ГЕОМЕТРИЧЕСКИЕ И АЛГОРИТМИЧЕСКИЕ ПРОЕКЦИИ

В основе первой классификации картографических проекций лежит метод их построения. По этому признаку проекции можно разделить на геометрические и алгоритмические («искусственные», аналитические или математические). Геометрические проекции — это проекции, которые с геометрической точки зрения можно интерпретировать как лучи света, которые исходят из точки, бесконечно удаленного источника или прямой и освещают Землю (ее можно представить как прозрачный пластиковый шар, на поверхности которого изображены континенты) согласно законам перспективы. Результатом этих проекций является изображение на плоской или промежуточной поверхности, например на поверхности цилиндра или конуса, которые затем разворачиваются на плоскости.

Геометрические проекции можно разделить на классы в зависимости от формы поверхности: это может быть плоскость, поверхность цилиндра или конуса. Такие проекции называются азимутальными, цилиндрическими и коническими соответственно. В качестве примеров геометрических проекций можно привести гномоническую, стереографическую, равновеликую цилиндрическую проекцию Ламберта или равновеликую коническую проекцию Альберса.

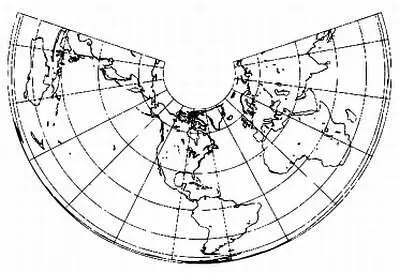

Карта, выполненная в равновеликой конической проекции Альберса(1805). Это геометрическая проекция, получаемая при проецировании сферической модели Земли на поверхность конуса, которая затем разворачивается на плоскости.

Тем не менее многие картографические проекции не имеют прямой геометрической трактовки и описываются с помощью математических формул, — они называются алгоритмическими. Среди них выделяются те, что основаны на принципах геометрии или являются производными от них, как, например, проекция Меркатора или Хаммера — Айтоффа. Существуют и чисто алгоритмические проекции, в числе которых выделяются знаменитые проекции Моллвейде, синусоидальная проекция Сансона — Флемстида, проекция Робинсона и тройная проекция Винкеля.

Деление на подклассы в зависимости от используемой вспомогательной поверхности (это может быть плоскость, цилиндр или конус) проводится, главным образом, среди алгоритмических проекций.

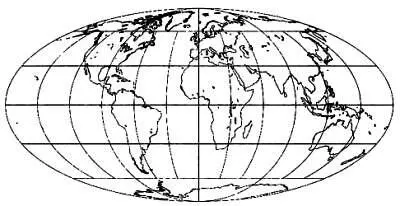

Карта, выполненная в проекции Моллвейде(1805). Это алгоритмическая проекция — она описывается чисто математическими выражениями. Она является равновеликой, в ней используется эллипс с соотношением длин осей 2:1. Параллели в этой проекции изображаются параллельными линиями.

ОРТОФОТОГРАФИЯ

При составлении небольших культурных или туристических карт городов очень часто используется ортофотография. При взгляде на ортофотографии большинство людей думают, что эти фото сделаны с самолета или спутника, то есть представляют собой карту в вертикальной перспективной проекции. Но это не совсем так. Ортофотография — это фотографическое изображение города, полученное из нескольких фотографий, сделанных с воздуха и скорректированных так, чтобы итоговое изображение соответствовало ортогональной проекции. Эта проекция строится с использованием параллельных лучей, идущих в одном направлении, и ее можно считать частным случаем вертикальной перспективной проекции, фокус которой расположен на бесконечности. Именно благодаря использованию ортогональной проекции при совмещении нескольких фотографий не возникает искажений.

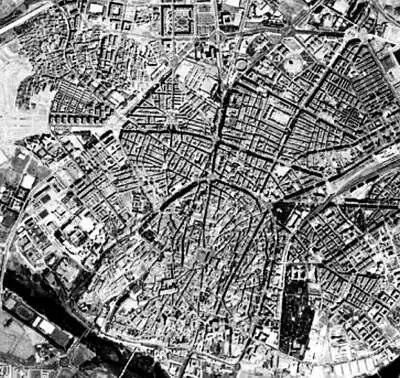

Ортофотография города Саламанка

(источник: SIGPAC).

Равновеликая цилиндрическая проекция Ламберта, также называемая проекцией Архимеда (возможно, она была уже известна этому греческому математику), — одна из семи проекций, предложенных математиком Иоганном Генрихом Ламбертом в книге «Примечания и комментарии о составлении земных и небесных карт» (1772). Возможно, эта книга стала первым математическим трудом, в котором были подробно исследованы картографические проекции с применением нового метода — математического анализа. В ней были представлены следующие проекции (перечислим их под современными названиями в том же порядке, что и в книге Ламберта).

1. Равноугольная коническая проекция Ламберта.

2. Проекция Лагранжа.

3. Поперечная проекция Меркатора.

4. Равновеликая цилиндрическая проекция Ламберта.

5. Равновеликая цилиндрическая поперечная проекция.

6. Равновеликая азимутальная проекция Ламберта.

7. Равновеликая коническая проекция Ламберта.

Проекции номер 1, 3 и 6 используются в последнем столетии наиболее часто. Хотя равновеликая цилиндрическая проекция Ламберта не представляет особого интереса в картографии, на ее основе созданы другие, более популярные проекции.

Важность проекции Ламберта обусловлена скорее ее простотой и множеством геометрических свойств, поэтому именно она чаще всего используется в книгах по картографии в качестве примера равновеликой проекции.

Равновеликая цилиндрическая проекция Ламберта при проецировании сферы на касающийся ее цилиндр определяется так: проекция любой точки сферы А — это точка цилиндра А' такая, что она является точкой пересечения поверхности цилиндра с прямой, проходящей через точку А и перпендикулярной оси цилиндра, как показано на рисунке. Эта проекция, очевидно, является геометрической, а Землю мы представляем как полупрозрачный пластиковый шар. Проекция земной поверхности на поверхность цилиндра образуется, если мы поместим источник света вдоль всей оси цилиндра, окружив ее линзой, которая пропускает только лучи света в горизонтальной плоскости, то есть перпендикулярно оси цилиндра.
