Юрий Зудбинов - Азбука ЭКГ и Боли в сердце

Рис. 60. Неполная атриовентрикулярная блокада 2-й степени, Мобитц 1, с периодикой 4:3

Естественно, что при варианте Мобитц 1 может на блюдаться и другая периодика, например 5:4, 6:5 и т. д. Могут иметь место также иные темпы постепенного затруднения проводимости каждого последующего синусового импульса, и, как следствие, время прохождения атриовентрикулярного соединения будет отлично от нашего случая, например изменение интервала Р- Qв пределах 0,1 6"-0,1 9"-0,22".

Постепенное удлинение интервала Р- Qописали независимо друг от друга Венкебах и Самойлов. В их честь эта разновидность периодики названа периодикой Венкебаха-Самойлова.

б) Вариант Мобитц 2

По мере ухудшения условий проведения синусового импульса по атриовентрикулярному соединению наблюдается другой вариант неполной блокады — Мобитц 2.

При этом варианте проводимость соединения настолько ухудшена, что после прохождения одного синусового импульса проведение к желудочкам второго становится уже невозможным.

На электрокардиограмме в этом случае отчетливо заметно, что после прохождения первого синусового импульса (зубец P 1) формируется желудочковый комплекс QRS, а проведение второго импульса заблокировано; после зубца Р 2нет комплекса QRS, на ЭКГ ленте вычерчивается прямая изолиния.

Важно подчеркнуть, что в связанных предсердно-желудочковых комплексах Р- QRSинтервал Р- Qостается постоянным, т. е. не изменяется в отличие от варианта Мобитц 1.

Поэтому Мобитц 2 называют еще и вариантом неполной атриовентрикулярной блокады с постоянным (фиксированным) интервалом Р- Q.

Рис. 61. Неполная атриовентрикулярная блокада 2-й степени, Мобитц 2, с периодикой 2:1

Указанная периодика 2:1 свидетельствует, что из двух синусовых импульсов атриовентрикулярное соединение прошел только один. Естественно, имеет место и другая периодика, например 3:1, которая подразумевает, что из трех синусовых импульсов только один пройдет атриовентрикулярное соединение и достигнет желудочков, возбудив их. Бывают периодики 4:1, 5:1, 6:1.

в) Вариант «высокостепенная блокада»

Какова же будет частота возбуждения (сокращения) желудочков при периодике 4:1, если синусовый узел вырабатывает, скажем, 80 импульсов в минуту? Всего 20 сокращений в минуту. Конечно, при такой частоте сердечных сокращений пациент будет находиться в критическом состоянии. Поэтому, учитывая особую опасность для жизни пациента, периодики 4:1 и выше выделяют в особый вариант неполной атриовентрикулярной блокады — высокостепенную блокаду.

Наконец, по мере дальнейшего ухудшения атриовентрикулярной проводимости наступает такое состояние, когда ни один синусовый импульс не проходит атриовентрикулярное соединение. Это и есть полная атриовентрикулярная блокада.

При полной атриовентрикулярной блокаде предсердия возбуждаются от основного водителя ритма сердца — от синусового узла. Поэтому на электрокардиограмме будет иметь место зубец Р, регистрируемый с определенной постоянной частотой (например, 90 в минуту), а интервалы Р- Р, измеренные на разных участках ЭКГ ленты, будут одинаковыми (в нашем примере — 0,67 с).

А что же будет водителем ритма для желудочков, если импульсы от синусового узла к желудочкам через заблокированное атриовентрикулярное соединение не проходят? В этих ситуациях активизируются водители ритма сердца 2-го порядка. Для понимания сути полной атриовентрикулярной блокады, настала очередь поговорить о них подробнее.

Пейсмекерные клетки, т. е. специфические клетки миокарда, способные генерировать электрический импульс, во множестве заложены в проводящей системе сердца. Помимо известного нам скопления их в синусовом узле, пейсмекерные клетки располагаются также в атриовентрикулярном соединении, в ножках и ветвях пучка Гиса, в волокнах Пуркинье. Чем дистальнее от синусового узла расположены пейсмекерные клетки, тем меньшей активностью они обладают, и частота генерации импульса у них существенно уступает частоте образования синусового импульса. Поэтому в норме синусовый импульс, образуясь чаще, как бы подавляет активность пейсмекерных клеток низшего порядка (разряжает их электрический потенциал). И в нормальных условиях эти пейсмекерные клетки не могут проявить себя как водители ритма сердца. Иное дело — полная атриовентрикулярная блокада, при которой синусовый импульс не может пройти атриовентрикулярное соединение и разрядить его пейсмекерные клетки. В этом случае пейсмекеры атриовентрикулярного соединения берут на себя роль водителя ритма для желудочков.

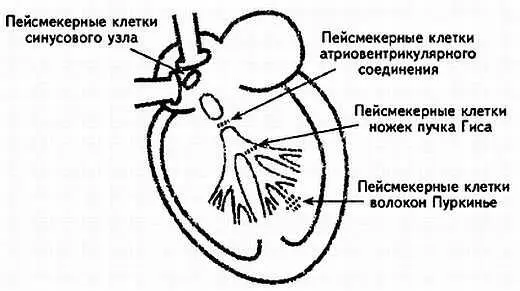

Рис. 62. Пейсмекерные клетки проводящей системы сердца

Однако частота генерации импульса этими клетками значительно ниже частоты, генерируемой пейсмекерами синусового узла. Поэтому желудочки будут возбуждаться реже, чем предсердия, и на ЭКГ ленте интервал R- Rбудет длиннее интервала Р- Р. Частота, с которой возбуждаются желудочки, равна приблизительно 40 в минуту, а длина интервала R- Rв этом случае — 1,5 с.

Форма желудочкового комплекса QRSпри этом существенных изменений не претерпевает, поскольку к желудочкам импульс от пейсмекерных клеток атриовентрикулярного соединения попадает своим обычным путем — по проводящей системе Гиса. Ширина комплекса QRSбудет в пределах нормы 0,10±0,02" и не превышает 0,12 с.

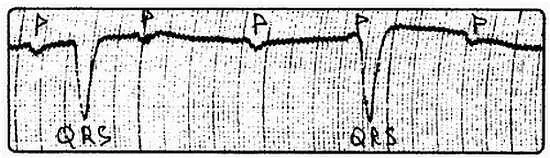

Рис. 63. Полная проксимальная атриовентрикулярная блокада. Реальная электрокардиограмма в отведении V 1

Естественно, одновременное существование двух независимых ритмов (синусового для предсердий, атриовентрикулярного для желудочков) неминуемо приведет к ситуации, когда в определенный момент оба ритма совпадут. На электрокардиограмме при этом произойдет наложение зубца Р(предсердный ритм) на комплекс QRS(желудочковый ритм), и в итоге получится так называемый сливной комплекс.

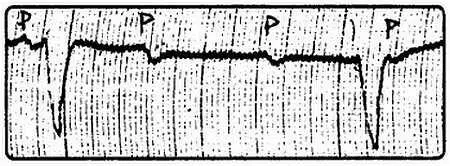

Рис. 64. Полная проксимальная ат риовентрикулярная блокада. Второй желудочковый комплекс ORS— сливной
