Николай Юшкин - Оптический флюорит

И. В. Степановым совместно с М. А. Васильевой была сконструирована довольно эффективная высокотемпературная вакуумная установка для выращивания кристаллов флюорита, в которую входят высокотемпературная печь, системы электропитания, терморегулирования, охлаждения, вакуумная система [Степанов, Феофилов, 1957].

Вакуумная печь состоит из вакуумной камеры, нагревателя и защитных отражающих экранов. Верхняя «горячая» камера печи отделена от нижней «холодной» камеры диафрагмой. Вакуумная камера ограничена водоохлаждаемым колпаком и плитой, герметически соединенных между собой. Отражательные экраны предназначены для концентрации тепла в рабочем пространстве печи и предохранения колпака от нагрева. Тигель из тонкой молибденовой жести устанавливается в печь на подвижную подставку с водоохлаждаемым штоком — строго концентрично относительно нагревателя. Вертикальное поступательное движение штока обеспечивается электромеханической системой. Управление тепловым режимом печи осуществляется программными терморегуляторами, работающими в комплексе с термопарами. Вакуум в установке создается системой форвакуумных и высоковакуумных диффузионных насосов.

Фото 1. Винтовая дислокация в кристалле флюорита, декорированная CaO. По Р. Хейману [1979]

Фото 2. Блочность природного (а) и искусственного (б) кристалла флюорита

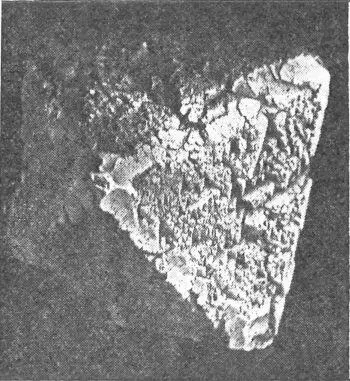

Фото 3. Скелетный кристалл флюорита

Фото 4. Двойник флюорита по (111)

Фото 5. Фигуры травления на грани (111) кристалла флюорита, протравленной в H 3PO 4(85%) при 140° С в течение 20 мин. По Р. Хейману [1979]

слева — в нормальном свете; справа — интерференционная картина

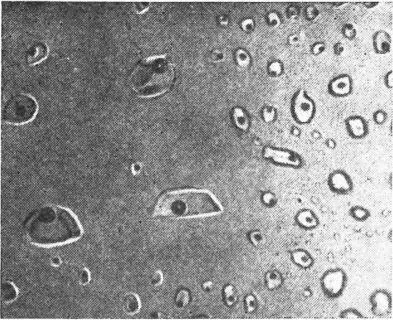

Фото 6. Газово-жидкие включения во флюорите

Фото. 7. Друза кристаллов флюорита из Куль-и-Колона

Фото 8. Кристаллы флюорита, полученные гидротермальным методом. Увел. 10

Фото 9. Друза кристаллов флюорита, выращенных гидротермальным методом. Увел. 10

Фото 10. Крупные полости (пузыри) в искусственном кристалле флюорита, выращенном в форме пластинки. Нат. вел.

Фото 11. Монокристаллы флюорита в виде блоков-булей. Производство Народного предприятия «Карл Цейс Йена» в ГДР

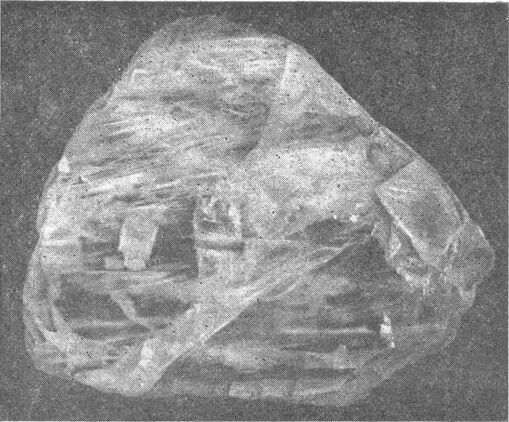

Фото 12. Зоны деформаций и монокристальные участки в природном флюорите

Фото 13. Неравномерное распределение радиационной окраски в облученном пластинчатом кристалле флюорита, отражающее неоднородность теплового поля в процессе выращивания

Фото 14. Кристаллы флюорита, выращенные в виде заготовок деталей заданной формы и размеров

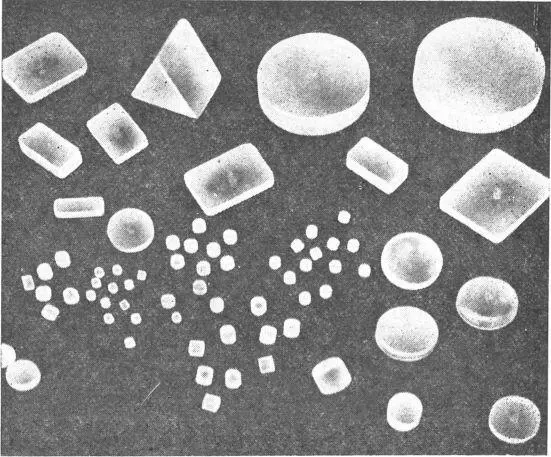

Фото 15. Оптические детали, изготовленные из заготовок заданной формы

Фото 16. Оптическая деталь, изготовленная из крупногабаритного кристалла искусственного флюорита

Фото 17. Нитевидный кристалл флюорита [Desai, John, 1978]

Фото 18. Оптические детали из флюоритовой керамики (слева) и монокристалла (справа)

Фото 19. Интерферограммы изделий из флюоритовой оптической керамики (справа) и монокристалла (слева). Образцы равной толщины

Фото 20. Флюоритовые окна, смонтированные на стандартных вакуумных фланцах (производство фирмы «Харшау», США)

Главное отличие установки И. В. Степанова от установки Д. Стокбаргера заключается в том, что в первой исключен нагрев нижней части печи, но зато в верхней, кроме бокового нагревателя, введен кольцевой нагреватель диафрагмы, благодаря чему увеличивается температурный градиент в зоне роста кристалла и регулируется форма изотерм кристаллизации. Установка позволяет устойчиво поддерживать температуру в пределах 800—1500° С при вакууме порядка 2—5∙10 -4мм рт. ст. Это было достигнуто благодаря выполнению ряда условий: 1) предельному уменьшению вакуумного объема за счет выноса за его пределы всех вспомогательных деталей, особенно тех. которые имеют полузакрытые полости, затрудняющие откачку газов; 2) удалению из вакуумного пространства материалов с затрудненной газоотдачей (керамики, слюды, волокнистых и порошковых термоизоляционных материалов); 3) использованию термостойких и одновременно фтороустойчивых материалов (химическая активность паров фтористых соединений при высоких температурах очень велика); 4) обеспечению перемещения тигля в вакууме без нарушения герметичности рабочей зоны.

Технология получения кристаллов по И. В. Степанову и П. П. Феофилову мало отличалась от стокбаргеровской технологии. Исходной шихтой также служил очищенный природный плавиковый шпат, так как реактивный CaF 2даже самых «чистых» марок давал вместо кристаллов фарфоровидные агрегаты. Но если реактив перекристаллизовать и получить более крупные зерна, то можно и его использовать как шихту. Для вывода кислорода также вводится фтористый свинец в количестве 0,25 вес. %.
