Обороны №11 бос о модификации самолета ББ-22 с двигателями М-105 и М-107. Оговаривались следующие расчетные данные: с двигателем М-105 максимальная скорость - 590 км/ч; с двигателем М-107 максимальная скорость - 650 км/ч.

Самолет с двигателями М-107 остался в планах, а машина с М-105 была построена уже в марте 1940 года. Модификацию с двигателями М-105 разработали на заводе №1, здесь внесли необходимые изменения в конструкцию, подготовили всю техническую документацию для возможной серии. Постройка самолета, который обозначили ББ-22бис ("изделие 70бис"), признавалась целесообразной.

Два таких опытных образца с двигателями М-105 построили на заводе №1. Судя по всему, они стали одними из последних самолетов ББ-22 завода (всего на авиазаводе №1 выпустили 81 ББ-22, из них 4 экземпляра вошли в план 1939 года).

Первый ББ-22бис с заводским номером 1002 изготовили в марте 1940 г. Внешне он отличался установкой увеличенных масляных радиаторов охлаждения на внутренней поверхности моторных гондол. В ходе проведения заводских испытаний в мае 1940 г. самолет показал максимальную скорость 574 км/ч на высоте 4800 метров, а скороподъемность составила 5,45 мин на высоту 5000 метров. Нагрузка на крыло достигла значения 200 кг/м², однако возросший вес силовой установки несколько выровнял центровку и позволял рассчитывать на более высокую устойчивость с полной бомбовой нагрузкой. Одним словом, установка двигателей М-105 вселяла оптимизм все участникам совершенствования самолета.

Тем временем производство ББ-22 решили полностью сосредоточить на авиазаводе №81, поэтому первый опытный ББ-22бис №1002 и второй подобный экземпляр №1045 решили передать в Тушино. Впрочем, самолет №1002 в скором времени потерпел аварию, поэтому его летная судьба закончилась. 23 мая 1940 г. летчик-испытатель П.Н.Моисеенко по причине неисправности тормозов во время руления по Центральному аэродрому врезался в два бомбардировщика СБ. В результате удара у ББ-22бис оторвало правую плоскость, и далее он мог использоваться только лишь на запчасти.

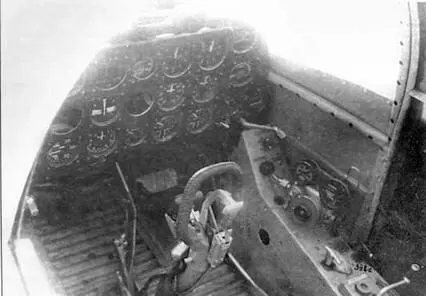

Общий вид пилотской кабины ББ-22. Боковые окна в боковых поверхностях носовой части фюзеляжа для улучшения обзора еще не оборудованы

Общий пилотской кабины и приборной доски на самолете Як-2 КАББ-МВ, оборудованного поворотной пулеметнопушечной батареей под фюзеляжем. На самом деле эта компоновка кабины с улучшенным обзором вперед предназначалась для пикировщика БПБ-22

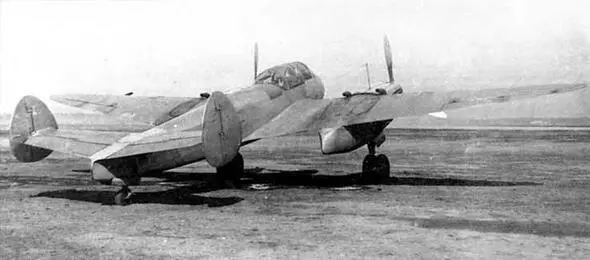

ББ-22бис с серийным номером № 1002

На заводе №81 машины с М-105 стали выпускать с октября 1940 г. Они уже были доработаны и в целом соответствовали тому самолету, который стал позднее именоваться Як-4. Фонарь кабины штурмана в районе турели ТСС округлился и стал почти сферическим. На бортовых поверхностях кабины пилота для улучшения обзора прорезали по два дополнительных окна, также сделали остекление в полу кабины штурмана. В самой штурманской кабине смонтировали второе, отключаемое управление самолетом. Снизу моторных гондол смонтировали подковообразные радиаторы ОП-252. В крыле разместили два дополнительных непротектированных топливных бака общей емкостью 180 литров, предусмотрели возможность подвески двух сбрасываемых баков емкостью по 100 литров. Костыльную установку оснастили увеличенным колесом размером 400x150 мм. Все перечисленные и многие другие изменения соответствовали стремлению довести ББ- 22 до полноценного боевого состояния. Тем более, что в декабре 1940 г. еще существовали планы выпуска 1300 таких бомбардировщиков. В том же декабре самолеты с двигателями М-103 стали именоваться Як-2, а с двигателями М-105 - Як-4.

Именно под новым обозначением два Як-4 81-го завода - №70602 и №70603 - 10 декабря 1940 г. поступили для проведения государственных испытаний в НИИ ВВС. На испытаниях была достигнута максимальная скорость у земли 458 км/ч, на высоте 5000 метров - 533 км/ч. Потолок составил 9700 метров, время набора высоты 5000 метров - 6,5 минут. Признавалось, что по этим основным показателям самолет не удовлетворяет требованиям, предъявленным еще в марте 1940 г. Далее говорилось, что "Як-4 на эксплуатационном диапазоне центровок 29-31 % САХ обладает неудовлетворительной продольной и боковой устойчивостью. С нормальным полетным весом 6115 кг... сложен в пилотировании, рассчитан на летчика выше средней квалификации и полет на нем в сложных метеоусловиях будет исключительно труден". Затем указывалось множество других недостатков, среди прочих указывалось, что "эксплуатация в строевых частях ВВС будет исключительно сложной".

Итоговое заключение по результатам государственных испытаний гласило, что в предъявленном виде самолеты Як-4 являются небоеспособными и недоведенными в части эксплуатации. Поэтому предлагалось Як-4 с серийного производства снять, а на уже выпущенных самолетах в целях безопасности полетов бомбовую нагрузку ограничить в 400 кг авиабомб, из которых только 200 кг размещать внутри фюзеляжа. От наружной подвески авиабомб калибром 250 кг военные испытатели требовали отказаться вовсе. Заключение было подписано начальником НИИ ВВС Филиным 7 марта 1941 г., однако еще ранее, в феврале выпуск Як-4 был прекращен решением правительства. Впрочем, на заводе в Тушино еще оставалось значительное количество недостроенных самолетов, поэтому они достраивались до лета 1941 года. Всего авиазавод №81 построил 120 двухмоторных Яков. Из них 57 самолетов сдали в 1940 году и 63 - в 1941 году. 30 экземпляров из этого количества оснастили моторами М-103 (Як-2), 90 - моторами М-105 (Як-4). Суммарный выпуск на двух авиазаводах (№1 и №81) всех двухмоторных ББ-22 - Як-2 - Як-4 составил 201 экземпляр.

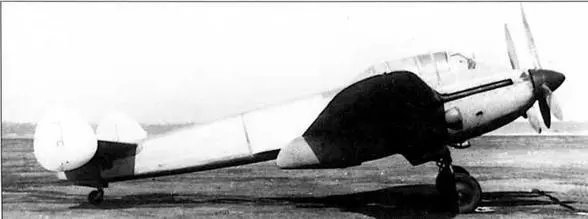

Первый самолет с двигателями М-105, с серийным номером №1002, получил обозначение ББ-22бис

Общий вид поворотной пулеметно-пушечной установки КАББ-МВ на самолете Як-2

Як-2 первых серий (еще под обозначением ББ-22) в демонстрационном полете осенью 1940 года

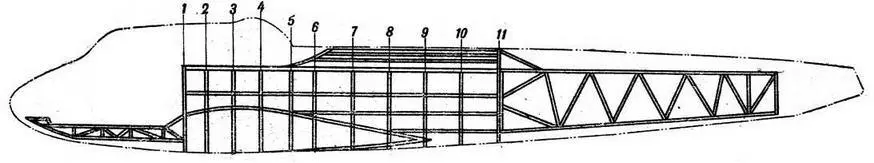

Каркас фюзеляжа (№ 1-11 - шпангоуты)
