Переключить осциллограф на вывод 11 DA1 и потенциометром R4 добиться на экране осциллографа подавления шумовой дорожки в основании импульсов (рис. 5.66, б ). Проконтролировать эпюры напряжений, приведенные на рис. 5.66, в соответствующих точках селектора и распределителя импульсов. При отсутствии ошибок монтажа эта часть схемы настройки не требует.

5.5.7. Приемник с двойным преобразованием частоты

Принципиальная схема

В [15] предлагается существенно улучшить характеристики приемника, применив две одинаковые микросхемы МС3361Р. Выигрыш достигается в основном за счет того, что первая промежуточная частота выбрана достаточно высокой — 10,7 МГц. В этом случае зеркальный канал отодвигается от основного на 21,4 МГц, что позволяет эффективно его подавлять с помощью простейшего одноконтурного преселектора.

А это означает, что уровень внешних шумов уменьшается практически в полтора раза, за счет чего и растет чувствительность. В указанной статье она задекларирована равной 0,35 мкВ. На рис. 5.68 приведена схема, позаимствованная из этой статьи.

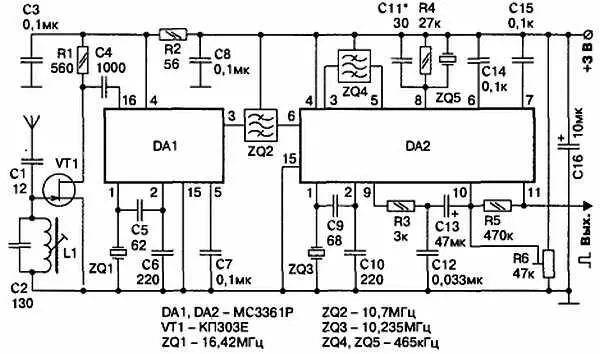

Рис. 5.68. Принципиальная схема приемника с двойным преобразованием частоты

Микросхема DA1 используется частично, в качестве первой ступени преобразования частоты. Поскольку частота гетеродина достаточно низкая и кварц работает на первой гармонике, нет необходимости применения колебательного контура в его цепях. Включение второй микросхемы ничем не отличается от предыдущего варианта приемника, кроме, естественно, гетеродинных цепей.

Детали и конструкция

Все конденсаторы, кроме С13 и С16, должны быть керамическими, у пленочных слишком велика собственная индуктивность. Катушка индуктивности L1 содержит 6 витков провода диаметром 0,16—0,2 мм, намотанных на каркасе диаметром 5 мм рисунка печатной платы здесь сделана перестановка элементов, входящих в состав DD1, что никак не влияет на работу схемы.

Если дешифратор не нужен, у печатной платы отсекается практически вся ее нижняя половина, и выходной сигнал приемника в виде положительных импульсов амплитудой не менее 200–250 мВ, снимается с вывода 11 микросхемы DA2.

Рис. 5.69. Печатная плата приемника с дешифратором

Настройка

Настройка приемника сводится к регулировке входного контура по максимуму напряжения промежуточной частоты на выводе 6 DA2 и подбору величины С11 по максимуму отрицательных импульсов на выводе 10 DA2. Далее потенциометром R6 необходимо установить такое постоянное смещение на выводе 10 , при котором пропадает шумовая дорожка в основании прямоугольных импульсов на выводе 11 . Настройка производиться по сигналам передатчика.

Данные кварцевых резонаторов и фильтров приведены для частоты входного сигнала 27,12 МГц. Понятно, что можно использовать и другие комбинации параметров этих элементов. Важно только, чтобы были обеспечены равенства f ZQ2= | f вх— f ZQ1I и f ZQ4= | f ZQ2— f ZQ3I.

5.5.8. Приемник на микросхеме МС3372

Принципиальная схема

В три раза лучшую чувствительность, чем предыдущая, имеет микросхема МС3372. На рис. 5.70 изображена схема приемника на ее базе.

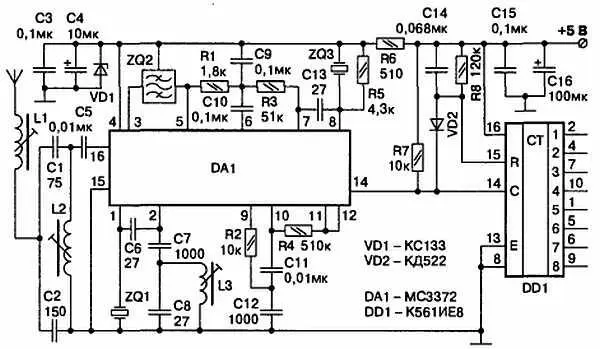

Рис. 5. 70. Принципиальная схема приемника на микросхеме МС3372

Последовательно с антенной включена удлинительная катушка L1, обеспечивающая компенсацию емкостной составляющей укороченной антенны, что благотворно сказывается на ее согласовании с входным контуром. Собственно выходом приемника является вывод 9 микросхемы. Выделенный им сигнал через ФНЧ R2, С12 далее поступает на операционный усилитель (вывод 10 ), коэффициент передачи которого определяется резистором R5. К выходу усилителя (вывод 11 ) подключен компаратор напряжения, реализованный на элементах встроенного шумоподавителя.

Приемник целесообразно (но не обязательно) использовать совместно с дешифратором и канальным распределителем, реализованным на микросхеме DD1. На его вход подаются отрицательные импульсы нормированной амплитуды с выхода компаратора (вывод 14 ).

Элементы VD1, С14 и R9 образуют детектор синхропаузы. Работает он следующим образом. Короткие отрицательные импульсы, соответствующие фронтам командных (рис. 5.71, а ) подаются на динамический вход счетчика DD1. Счет ведется по положительным перепадам этих импульсов. В результате на выводе 2 DD1 появляются канальные импульсы первого канала (рис. 5.71, в ), а на выводе 4 — второго (рис. 5.71, г ). Каждый из коротких входных импульсов успевает через диод VD1 зарядить конденсатор С14 до напряжения питания, делая потенциал выводе 14 равным практически нулю. В промежутке между импульсами конденсатор разряжается через резистор R9.

Напряжение на выводе 14 , определяемое выражением U 14= U пит— U С14, нарастает по экспоненте. Постоянная времени разряда выбрана такой, что нарастающее напряжение не успевает достичь уровня срабатывания (примерно U пит/2) входа сброса за время командного импульса. Напомним, что максимальная длительность командного импульса может составлять 2 мс. Синхропауза имеет длительность Т паузыминимум в два раза большую, поэтому происходит превышение порога (точка А на рис. 5.71, б ), и счетчик обнуляется. Далее цикл работы устройства повторяется.

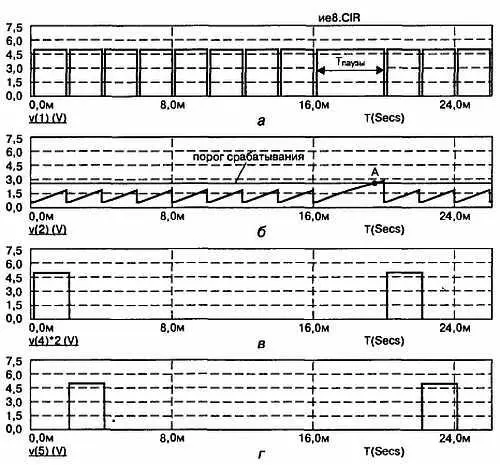

Рис. 5.71. Эпюры в характерных точках дешифратора

Детали и конструкция

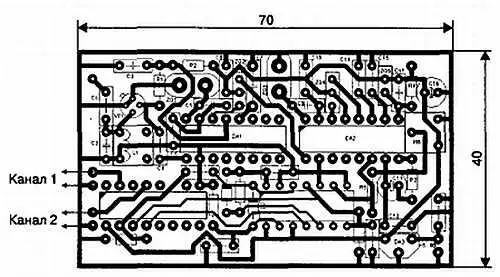

Печатная плата приемника изображена на рис. 5.72. Поскольку монтаж достаточно плотный, во избежание самовозбуждения приемника плату целесообразно изготовить из двухстороннего стеклотекстолита, используя фольгу со стороны установки деталей в качестве общего провода. Высокочастотные катушки лучше снабдить экранами.

При входной частоте 27,12 МГц кварцевый резонатор ZQ1 должен быть на 26,655 или 27,585 МГц. Фильтр ZQ2 и резонатор частотного дискриминатора ZQ3 — на 465 кГц. Катушки наматываются проводом диаметром 0,16 мм на цилиндрических каркасах диаметром 5–6 мм с карбонильными подстроечными сердечниками. L1 содержит 12 витков, L2 — 6, a L3 — 9 витков. Резистор R4 устанавливается на плате вертикально. Все конденсаторы, кроме электролитических, керамические. С14 желательно применить пленочный, чтобы исключить влияние температуры на настройку дешифратора.
