Большинство модулей промышленного класса работает в диапазоне 433 МГц с разделением на несколько фиксированных частотных каналов. Этот диапазон специально предназначен для систем телекоммуникации и беспроводного сбора информации. В последнее время появляется все больше модулей, особенно любительского и бытового назначения, работающих в диапазоне 2,4 ГГц. У этих двух частотных вариантов есть свои достоинства и недостатки. Диапазон 433 МГц специально предназначен для систем сигнализации и дистанционного сбора информации. На открытой местности он обеспечивает большую дальность при малой мощности, меньше подвержен интерференции, отражениям и затуханию на складках местности, в листве деревьев и т. д. Однако в этом диапазоне работают радиоканалы большинства автомобильных сигнализаций, что в городских условиях может служить источником сильных помех.

Оборудование на частоте 2,4 ГГц имеет меньшие габариты и массу. Благодаря более высокой несущей частоте теоретический лимит скорости выше. При сопоставимой дальности действия комплект оборудования 2,4 ГГц стоит дороже, но обеспечивает более помехоустойчивый и быстрый канал. С другой стороны, радиоканал на основе недорогого маломощного гигагерцевого оборудования обеспечивает меньшую дальность и более критичен к размещению и конструкции антенны, а также к климатическим условиям (туман, дождь) и рельефу местности. Кроме того, использование еще одного оборудования, работающего на частоте 2,4 ГГц, создает лишний риск взаимной интерференции с сигналами радиоуправления и видеоканала.

Если нет конструктивной возможности или желания соединять наземный модуль с ноутбуком или смартфоном проводом USB, то наземный модуль подключается к обычному адаптеру Bluetooth, а уже с ним соединяется смартфон, планшет или ноутбук. С точки зрения программного обеспечения это равносильно подключению к полетному контроллеру по Bluetooth, но при этом смартфон может находиться в кармане пилота, а коптер на расстоянии в километр от него.

Как и в случае с радиоуправлением, производители предпочитают использовать проприетарные протоколы передачи данных по радиоканалу, а также частотные сетки, несовместимые с модулями других производителей. Более того, даже у одного производителя бывают разные, взаимно не совместимые серии оборудования. Поэтому настоятельно рекомендуется для построения радиоканала телеметрии приобретать модули одного производителя и одной серии.

Бустеры и репитеры применяются для увеличения дальности действия и помехоустойчивости каналов радиоуправления и телеметрии на расстояние до десяти километров и более. В основном такая дальность требуется при полетах по видеокамере.

Бустер(booster) — это усилитель мощности радиосигнала. Вход бустера подключается к антенному выходу передатчика, а к выходу бустера подключается антенна.

Наиболее популярны бустеры на диапазон 2,4 ГТц с выходной мощностью 1–2 Вт (рис. 3.11), но для сверхдальних полетов иногда применяются бустеры диапазонов 27,40 или 72 МГц с выходной мощностью более 10 Вт.

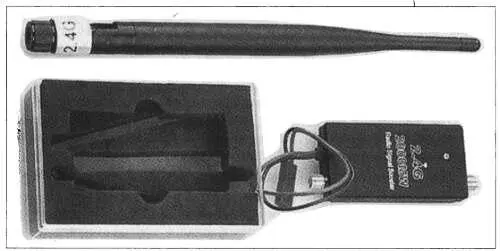

Рис. 3.11. Усилитель радиосигнала на диапазон 2,4 ГГц

Обычный недорогой бустер усиливает сигнал в одном направлении — от устройства к антенне. Это не создает проблем в случае односторонней передачи, например для пульта радиоуправления или видеопередатчика. Но в случае двустороннего канала телеметрии бустер блокирует принимаемый сигнал, т. к. прохождение сигнала в обратном направлении, от антенны к устройству, не предусмотрено схемой усилителя. Поэтому с простыми бустерами не работают радиомодемы, а также модули телеметрии типа FrSky для пультов радиоуправления.

Существуют более дорогие и сложные двунаправленные бустеры (2-Way Booster). Они содержат автоматически работающий коммутатор сигнала, который при наличии излучения на выходе радиомодема выводит сигнал через усилитель мощности в антенну, а все остальное время в режиме приема направляет принимаемый сигнал с антенны в обход цепей усилителя мощности на антенный вход модема. Обычно входной сигнал также подвергается усилению при помощи малошумящего усилителя, что существенно повышает дальность действия канала. Двунаправленные бустеры на 2,4 ГГц обычно продаются в качестве оборудования Wi-Fi, но подходят и для нужд телеметрии.

Репитер(repeater) — это повторитель сигнала. Он принимает сигнал передатчика и переизлучает его. Излучаемая мощность репитера может не превышать мощность передатчика радиоуправления или даже быть меньше, но за счет того, что репитер физически располагается на линии между передатчиком и приемником, дальность действия почти удваивается.

Некоторые бытовые Wi-Fi-роутеры удается заставить работать в качестве репитеров сигнала радиоуправления путем перепрошивки.

Иногда для сверхдальних полетов применяют ретрансляторы. Например, ретранслятор может принимать сигнал обычного пульта на частоте 2,4 ГГц, перекодировать его и излучать на частоте 72 МГц с мощностью 15–20 Вт. Такое устройство обычно стараются установить на возвышенности и питают от автомобильного аккумулятора. С точки зрения удобства эксплуатации, для дальних полетов ретранслятор с усилителем мощности более предпочтителен, т. к. его можно установить недалеко от оператора (например, на крыше автомобиля), и действовать он может одинаково для всех направлений полета.

Когда есть возможность использовать в качестве дисплея смартфон или планшет с операционной системой Android, подключенные к полетному контроллеру по Bluetooth, наличие дополнительного дисплея в составе конструкции может казаться лишним. Но зачастую использование аппаратного дисплея, смонтированного на коптере, оказывается удобнее и безопаснее. Если нужно быстро проверить количество доступных спутников GPS, напряжение батареи или суммарное время полета, удобнее посмотреть это на бортовом дисплее, а не подключать мобильный гаджет.

Управление отображаемыми данными, переключение режимов полетного контроллера и изменение параметров в ручном режиме производится при помощи перемещения рукояток пульта в определенные крайние положения. В дежурном режиме на дисплее отображаются данные телеметрии (напряжение, ток, обороты двигателей, время работы и т. д.).

В самодельных коптерах применяют один из двух типов дисплеев: жидкокристаллический (LCD, Liquid Crystall Display) или на органических светоэлементах (OLED, Organic Light Emitting Device). Обе разновидности по умолчанию поддерживаются большинством популярных версий прошивок. Для настройки и тестирования предусмотрено использование — так называемых виртуальных дисплеев. В этом случае в роли дисплея выступает запущенная на компьютере программа PuTTY, Hercules, Termite или любой другой программный терминал последовательного порта, а выход последовательного порта контроллера подключается к компьютеру через адаптер USB-COM.
