Новая обмотка должна быть сделана очень аккуратно. Ее нужно тщательно изолировать от остающейся на трансформаторе сетевой обмотки. Для этого лучше всего проложить несколько слоев плотной бумаги или лакоткани. Провод новой вторичной обмотки нужно укладывать туго, делая прокладки из плотной бумаги или даже из изоляционной ленты, хорошо закреплять сами выводы в боковых щечках каркаса. Не стоит особенно гоняться за местом, так как после удаления повышающей и накальной обмоток трансформатора для новой обмотки места хватит с избытком.

И, наконец, для тех, кто будет выполнять подобную работу впервые, сообщаем: не вздумайте мучиться и производить переделку трансформатора, не разбирая его. Нужно разобрать сердечник, снять каркас с обмотками, произвести необходимую переделку и затем вновь собрать сердечник. Дело это не очень сложное, и, если не торопиться, оно много времени не займет.

Все приведенные выше данные относятся к выпрямителю для зарядки автомобильных двенадцативольтовых аккумуляторов. Для зарядки мотоциклетных аккумуляторов нужно лишь перебросить провод, идущий к диодам, с отвода 1 на отвод 2 . При этом со вторичной обмотки будет сниматься напряжение от 1 в до 4–6 в и в цепи аккумулятора можно будет установить необходимый ток зарядки — около 1 а. К сожалению, в этом случае лампочки в цепи первичной обмотки уже не будут индикаторами нормального тока зарядки — они вообще не будут светиться из-за того, что потребляемый от сети ток слишком мал.

Не думайте, что, изготовив выпрямитель, вы уже сделали все необходимое для того, чтобы самостоятельно заряжать аккумуляторы. Нужно еще иметь представление, как именно, в каком режиме и в течение какого времени следует производить зарядку. Проще говоря, нужно не только иметь чем заряжать аккумулятор, но еще и уметь это делать.

Здесь, пожалуй, неуместно рассказывать о том, как это делается. Существует очень много пособий и инструкций по зарядке и эксплуатации аккумуляторов. Но одну рекомендацию мы все же дадим: будьте осторожны.

Будьте осторожны, так как в аккумуляторе имеется кислота, а она может испортить (проще говоря, сжечь) одежду, а попав на кожу, вызывает ожоги.

Будьте осторожны, так как при зарядке аккумулятора выделяется кислород и водород, а вместе они образуют гремучий газ, который, если поднести огонь, взрывается.

Будьте осторожны (трижды осторожны!), работая с выпрямителем, так как к нему подводится сетевое напряжение, попав под которое, особенно если у вас влажные руки или если вы стоите на сыром полу, можно стать участником (и жертвой!) весьма трагичных событий. Настолько трагичных, что в этих событиях лучше не участвовать. Даже если вам очень нужно зарядить аккумулятор.

Следующая практическая схема с участием полупроводникового диода — это двухдиапазонный детекторный приемник (рис. 43— 1 ).

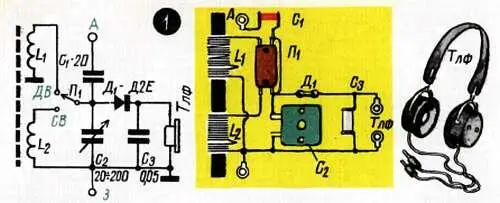

рис. 43 —1

Нужно прямо сказать, что детекторный приемник, если не считать разного рода помех, например грозовых разрядов, удовлетворительно принимает только местные мощные станции. И вполне вероятно, что на обоих диапазонах вы больше одной-двух станций и не услышите. Разумеется, для приема двух станций можно было и не строить приемник с плавной настройкой да еще двухдиапазонный. Однако для нас постройка такого приемника имеет определенный смысл. И не только учебный. В дальнейшем к детекторному приемнику будут добавлены усилительные каскады, и постепенно, шаг за шагом, мы превратим его в более или менее чувствительный аппарат, принимающий довольно много станций.

Прежде всего несколько слов о приведенных на рис. 43 трех схемах детекторных приемников.

Первая из них (рис. 43 —1 ) уже встречалась нам в общем виде (рис. 27– 21 ; вместо головных телефонов в качестве нагрузки включен резистор). Колебательный контур образуется конденсатором переменной емкости С 2 и одной из катушек — L 1 или L 2 . При приеме на длинных волнах переключатель П 1 подключает к контурному конденсатору С 2 катушку L 1 , а при приеме на средних волнах — катушку L 2 . Индуктивность L 2 в несколько раз меньше, чем L 1 , а значит, при включении L 2 вместо L 1 резонансная частота контура резко повышается, что и требуется при переходе на средние волны.

Через конденсатор С 1 небольшой емкости (его называют конденсатором связи) к контуру подключена антенна. Можно было бы присоединить антенну непосредственно к контуру и без конденсатора С 1 — в этом случае из антенны в контур попадало бы несколько больше энергии и прием был бы громче. Однако при непосредственном подключении антенны вся ее собственная емкость (антенна и Земля образуют своего рода конденсатор, емкость которого С А обычно составляет 100–500 пф и называется собственной емкостью антенны) вошла бы в контур, суммируясь с С 2 . При этом на настройке контура в меньшей степени сказывалось бы изменение емкости конденсатора С 2 и с его помощью удалось бы перекрыть лишь небольшую часть диапазона. Кроме того, при смене антенны менялась бы настройка контура — ведь у разных антенн разная собственная емкость.

Благодаря введению в схему конденсатора связи собственная емкость антенны уже входит в контур не сама, а соединенная последовательно с этим конденсатором. А поскольку при последовательном соединении конденсаторов их общая емкость меньше наименьшей (см. стр. 150, Воспоминание № 14), то и емкость, вносимая антенной в контур, всегда меньше чем 30 пф. После того как вы поймаете какую-нибудь станцию, попробуйте соединить антенну непосредственно с контуром и еще раз подстроиться конденсатором С 2 . Может быть, при этом станция будет слышна немного громче.

В нашей схеме выбран наиболее простой способ переключения (коммутации) катушек — на каждом диапазоне используется отдельная катушка, которая либо включается в контур переключателем П 1 , либо «висит в воздухе» (рис. 46— А' ). Иногда применяются и другие схемы коммутации. Вместо длинноволновой катушки, например, используется лишь своего рода «добавка» (рис. 46— А" ), катушка L 1 , которая на длинных волнах соединяется последовательно с нормальной средневолновой катушкой L 2 , и общая индуктивность оказывается больше суммы L 1 + L 2 (за счет взаимоиндукции). Подобная схема, в частности, применяется в приемнике «Селга».

Рис. 46. Существуют различные схемы переключения (коммутации) контурных катушек.

(Рис. 42–45 см. на цветной вклейке между стр. 128–129.)

В принципе возможна еще и такая схема коммутации: на средних волнах параллельно длинноволновой катушке подключается «добавка» L 2 (рис. 46— А" ), и общая индуктивность уменьшается до нужной на СВ диапазоне величины.
