Много остроумных схем коммутации можно встретить в супергетеродинных приемниках с большим числом растянутых коротковолновых диапазонов. Интересные схемы коммутации применяются в универсальных измерительных приборах для переключения предела измерений или рода работы. Нужно сказать, что составление экономных, разумных схем коммутации — занятие хотя и не простое, но довольно интересное.

Теперь о деталях детекторного приемника. В качестве самого детектора Д 1 можно применить любой точечный диод. Выключатель Вк 1 также может быть любого типа, лишь бы он осуществлял нужное переключение.

В нашем первом детекторном приемнике используется перекидной выключатель ТП-1 (рис. 43— 4 ; переключатели такой конструкции обычно называют тумблерами). Этот выключатель поочередно замыкает две пары неподвижных контактов ( 1 с 2 или 3 с 4 ), а сам подвижной контакт вывода не имеет.

рис. 43 —4

Соединив два неподвижных контакта, например, 2 и 4 , можно превратить ТП-1 в однополюсный переключатель. Роль подвижного контакта в нем будут играть соединенные вместе контакты 2 и 4 , которые могут подключаться либо к контакту 1 , либо к контакту 3.

В расчете на будущие более сложные схемы удобней было бы применить двухполюсный перекидной переключатель ТВГ, в котором есть два подвижных контакта (поэтому-то он и называется двухполюсным) с самостоятельными выводами и четыре неподвижных контакта. Каждый подвижной контакт «обслуживает» свою пару неподвижных контактов (рис. 43— 5 ). Для того чтобы заменить ТВГ, нужно иметь два выключателя ТП-1.

рис. 43 —5

Для плавной настройки контура используется малогабаритный конденсатор переменной емкости, специально выпускаемый для радиолюбителей. Можно применить и керамический подстроечный конденсатор типа КПК, например КПК-5 25—175. Последние две цифры указывают соответственно минимальную и максимальную емкость конденсатора. Из-за сравнительно небольшого изменения емкости в таком керамическом конденсаторе перекрываемый диапазон несколько уменьшится. Если вы не стеснили себя габаритами приемника (а на первых порах совсем не стоит гоняться за тем, чтобы подковать блоху), то лучше всего осуществить настройку одной секцией стандартного блока воздушных конденсаторов переменной емкости от любого старого лампового приемника.

Головные телефоны должны быть высокоомные, например ТОН-2, сопротивление каждого наушника которых 1600 ом. Сам приемник монтируется на небольшой фанерной панельке, в которую вставлены жестяные лепестки и такие же жестяные гнезда (рис. 47).

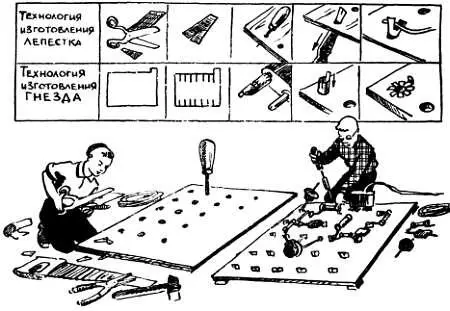

Рис. 47. Монтаж транзисторных схем можно производить на фанерных панелях, в которые вставлены монтажные лепестки из жести.

Более подробно нужно остановиться на изготовлении контурных катушек (рис. 48).

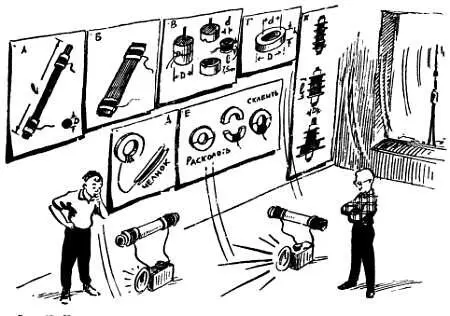

Рис. 48. Контурные катушки могут быть намотаны на ферритовых стержнях (магнитные антенны), в горшкообразных сердечниках, на ферритовых кольцах и на пластмассовых каркасах с подстроенными сердечниками.

Прежде всего одно важное общее замечание. Радиолюбители обычно очень старательно выполняют все указания по изготовлению контурных катушек. И это неплохо: катушка, изготовленная точно по описанию, как правило, получается именно такой, какой она и должна быть. А это упрощает налаживание приемника.

Но обратите внимание, что точное копирование катушки только облегчает налаживание, а не избавляет от него. Много разных, казалось бы, второстепенных факторов, таких, например, как емкость монтажа, собственная индуктивность соединительных проводов или, наконец, емкость полупроводниковых приборов, могут свести на нет все труды по точному копированию катушки.

Даже в заводских условиях, когда технология массового производства позволяет делать все приемники абсолютно одинаковыми, эти приемники одинаковыми все же не получаются. Именно поэтому в контурные катушки почти всегда вводят элементы подстройки, чаще всего подстроечные сердечники из магнитного материала. По той же причине при самостоятельном изготовлении катушек нужно спокойней относиться к некоторым небольшим отклонениям от описания и помнить, что индуктивность катушки можно тем или иным способом подогнать при налаживании приемника.

Главное, что характеризует катушку индуктивности, — это ее индуктивность L . А она, в свою очередь, зависит от числа витков, диаметра и длины намотки, размеров, конфигурации и материала сердечника. Очень часто, сохраняя заданную индуктивность L , можно заменять один тип катушек другим.

Например, вместо катушек в горшкообразном сердечнике (рис. 48— В ) применять катушки, намотанные на ферритовых кольцах (рис. 48— Д ). Если нет возможности точно воспроизвести какую-либо контурную катушку — нет нужного провода, нужного каркаса или нужного сердечника, — то вовсе не следует отчаиваться. Всегда можно сделать несколько иную катушку, на ином каркасе, намотанную иным проводом, и, подобрав число витков катушки (для этого, конечно, придется повозиться), получить нужную индуктивность.

Никто не говорит о том, что к контурной катушке можно относиться неуважительно. За небрежность и ошибки при изготовлении катушек приходится дорого платить, и прежде всего временем. Но не кидайтесь и в другую крайность: не бойтесь катушки. Помните, что главная характеристика контурной катушки — ее индуктивность L — всегда в ваших руках.

После этого общего замечания — несколько конкретных. Основные типы катушек, применяемых в любительских и промышленных приемниках, показаны на рис. 48. Контурные катушки, намотанные на длинном круглом (рис. 48, листок А ) или прямоугольном (листок Б ) ферритовом стержне, называются магнитной антенной. Это название связано с тем, что такая катушка хорошо отбирает энергию у приходящих к ней радиоволн, используя эту энергию на создание переменного тока в своей цепи. В этом отношении магнитная антенна делает, по сути дела, то же самое, что и обычная антенна. Только обычная антенна для создания электрического сигнала вылавливает (см. примечание на стр. 26) электрическую составляющую электромагнитных волн (радиоволн), а магнитная антенна вылавливает их магнитную составляющую.
