По своей эффективности магнитная антенна эквивалентна обычной проволочной антенне высотой 2–3 метра. Отличительная особенность магнитной антенны — направленный прием. Она лучше всего ловит энергию радиоволн, которые приходят с направлений, перпендикулярных стержню. Именно поэтому приемник, снабженный магнитной антенной, вращают, направляя эту антенну на принимаемую станцию (рис. 48).

Очень часто применяются катушки, намотанные на так называемых броневых (горшкообразных) сердечниках. Такой сердечник представляет собой собранную из двух половинок закрытую чашу, внутрь которой вставлен небольшой пластмассовый каркасик с самой катушкой. Броневые сердечники делают из прессованных магнитных порошков, чаще всего карбонильного железа или феррита. Карбонильный сердечник обозначается буквами СБ, ферритовый — Б. Цифра в названии сердечника указывает его внешний диаметр. Так, например, СБ-12 означает: «сердечник броневой, карбонильный диаметром 12 мм»; название «Б6» означает: «сердечник броневой ферритовый диаметром 6 мм».

В конце названия любого сердечника, в том числе и броневого, может стоять еще одна цифра. Она характеризует свойство магнитного материала, из которого сделан сердечник. Чем больше эта цифра, тем выше магнитная проницаемость сердечника, тем больше будет индуктивность намотанной на нем катушки. Однако, как правило, с повышением магнитной проницаемости сердечника уменьшается предельная частота, на которой его можно применять.

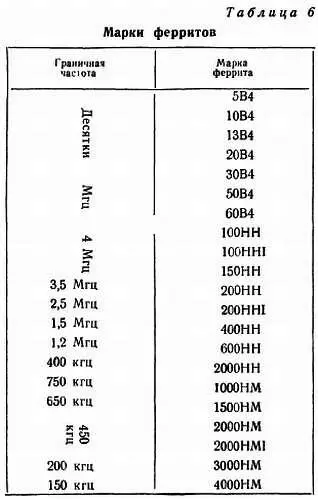

Так, например, из таблицы 6 видно, что сердечники с проницаемостью 4000 пригодны для частот не более 150 кгц, а сердечники с проницаемостью 1000 — до 750 кгц. В длинноволновых катушках обычно используют ферритовые сердечники с проницаемостью не более 1000, а в средневолновых катушках— сердечники с проницаемостью не более 600. Для коротковолновых катушек пригодны сердечники, проницаемость которых обычно не превышает нескольких десятков. Эти ограничения относятся к стержням магнитной антенны, к броневым сердечникам и к любым другим.

Радиолюбители для намотки катушек используют ферритовые кольца (рис. 48— Г ) разных размеров. Размеры кольца отражены в самом его названии: первая цифра названия указывает внешний диаметр кольца D , вторая — его внутренний диаметр d , третья цифра — высоту кольца h . В название кольца входит также и марка феррита. Так, например, название кольца К6 х 2,5 х 2,8 — 600НН означает: «кольцо с внешним диаметром D = 6 мм, внутренним диаметром d = 2,5 мм, высотой h = 2,8 мм; сделано из феррита с проницаемостью 600».

Существует два основных способа изготовления сердечников на ферритовых кольцах: можно использовать своего рода челнок, на который предварительно наматывают небольшой кусок провода (рис. 48— Д ), а можно намотать провод, предварительно расколов кольцо, а затем склеив его, например, клеем БФ-2 (рис. 48— Е ). При склейке нужно хорошо совместить и крепко сжать половинки кольца, так как зазор между ними резко уменьшает индуктивность катушки.

Для намотки катушек часто используют также стандартные каркасы из различных видов пластмассы с небольшими стержневыми ферритовыми сердечниками (рис. 48— Ж ).

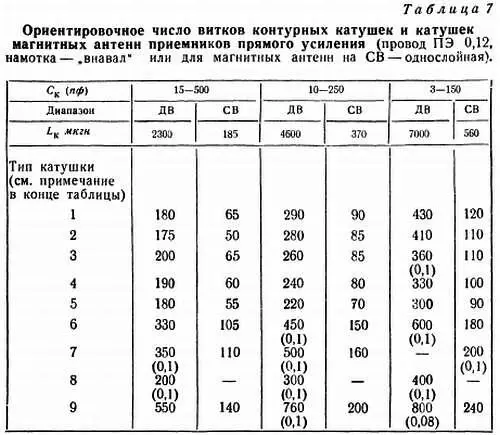

Примерные данные контурных катушек L 1 и L 2 при использовании разных типов сердечников приведены в таблице 7.

1. Магнитная антенна на круглом стержне из феррита 600 НН (Ф—600); диаметр — 8 мм, длина 140 мм.

2. То же, длина стержня 160 мм.

3. Магнитная антенна на плоском стержне из феррита 600 НН (Ф—6 °C) размеры стержня 2,8 х 11 x 85 мм.

4. То же, размеры стержня З х 20 х 100 мм.

5. То же, размеры стержня 4 х 16 х 125 мм.

6. Горшкообразный сердечник СБ—12а (см. рис. 48 — В ). Размеры D = 12,3 мм, d = 9 мм и l = 8 мм.

7. Катушка на ферритовом кольце (см. рис. 48 — Г ). Размеры кольца D = 10 мм, d = 6 мм, h = 2 мм. Феррит 600 НН (Ф—600).

8. То же, феррит 2000НМ (Ф—2000).

9. Катушка на секционированном пластмассовом каркасе с ферритовым сердечником. Размеры каркаса D = 6 мм, l = 4 x 3 мм.

В нашем приемнике можно применить любой тип катушек, указанный в таблице (так же, впрочем, как и другие типы катушек, не попавшие в нее), но лучше всего, пожалуй, сделать магнитную антенну. И лишь только потому, что она в дальнейшем будет использована в других приемниках.

Для детекторного приемника магнитная антенна не имеет никакого смысла — она не в состоянии отнять у радиоволн энергию, достаточную для того, чтобы прокормить (см. примечание на стр. 26) головные телефоны. Для детекторного приемника нужна очень хорошая, очень большая антенна из медной проволоки и обязательно нужно заземление. Комнатная антенна длиной в 5—10 м годится лишь при приеме мощных местных станций.

Данные катушек можно взять из таблицы 7, а также из описаний любительских или заводских приемников. Провод ПЭ — это обычный провод в эмалевой изоляции, провод ПЭЛШО — такой же провод, как и ПЭ, но покрытый снаружи еще и шелковой изоляцией, а провод марки ЛЭШО — это так называемый литцендрат. Он состоит из большого числа очень тоненьких жилок — в название литцендрата входит число жилок и диаметр каждой из них. Так, например, провод ЛЭШО 21х0,07 содержит 21 жилку, диаметром 0,07 мм каждая. Применение литцендрата всегда желательно, так как он обладает очень малыми потерями на высоких частотах, и катушки, намотанные таким проводом, отличаются высокой добротностью (Воспоминание № 20).

При изготовлении катушек из литцендрата нужно проявлять сверхаккуратность: если хотя бы одна из жилок окажется обломанной или непропаянной, то контур, по сути дела, будет погублен. Вот почему у литцендрата очень важно аккуратно зачистить тончайшей шкуркой и залудить все жилки, убедиться в том, что ни одна жилка не обломалась, и уже после этого, объединив все эти жилки, подпаять их к нужному монтажному лепестку.

Таблица 7 требует некоторых пояснений.

В средней колонке этой таблицы число витков указано в расчете на применение конденсатора с минимальной емкостью С мин = 10 пф и максимальной около С макс = 250 пф. Минимальная емкость контура С к-мин всегда больше, чем С мин конденсатора, за счет емкости монтажа, собственной емкости катушки и других «паразитных» емкостей. Все эти емкости как бы подключаются параллельно конденсатору настройки, суммируясь с его емкостью. Предполагается, что паразитная емкость равна 20 пф, и поэтому общая минимальная емкость контура С к-мин составит 30 пф, а максимальная С к-макс — 270 пф. Иными словами, при полном повороте ротора конденсатора настройки емкость контура изменяется примерно в девять раз (270:30 = 9). Запомните эту цифру, пожалуйста: девятьраз.
