Стандартный длинноволновый диапазон имеет граничные частоты от 150 кгц до 408 кгц, или, что то же самое (рис. 49), граничные длины волн от 2000 м до 735,3 м.

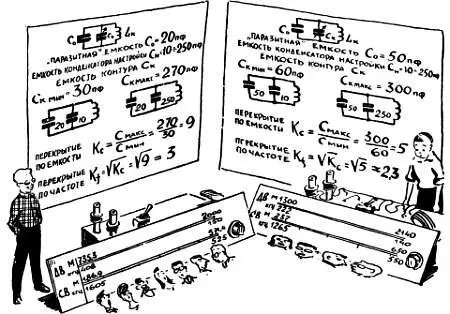

Рис. 49. Чем меньше начальная емкость контура, тем больший диапазон можно перекрыть одним и тем же конденсатором настройки.

Границы средневолнового диапазона такие: по частоте от 525 кгц до 1605 кгц и соответственно по длине волны от 571,4 м до 186,9 м. Легко подсчитать, что для полного перекрытия диапазона ДВ нужно, чтобы резонансная частота контура (или, что то же самое, резонансная длина волны) изменялась примерно в 2,7 раза (408:150 ~= 2,7). Аналогично для полного перекрытия с диапазона СВ нужно, чтобы резонансная частота контура (резонансная длина волны) изменялась бы примерно в три раза (1605:525 ~= 3). Запомните и эти цифры: 2,7и трираза.

Теперь поясним, почему понадобилось запоминать цифры, характеризующие перекрытие по емкости и по частоте. Дело в том, что оба эти показателя самым непосредственным образом связаны между собой. Ведь резонансная частота зависит от емкости контура (Воспоминания № 19 и № 20), а значит, изменение резонансной частоты, то есть частоты настройки, зависит от изменения емкости контура. Зависимость здесь квадратичная.

Для того чтобы изменить частоту в два раза, нужно изменить емкость в четыре раза; для изменения частоты в три раза необходимо изменение емкости в девять раз и т. д. Одним словом, если вы хотите, чтобы частота настройки контура изменялась в K f раз, то нужно, чтобы емкость настроечного конденсатора изменялась в К с = K 2 f раз. Это и есть квадратичная зависимость.

У нас как будто все получается прекрасно: емкость контура уже с учетом паразитных емкостей меняется в девять раз. Поэтому поворотом ротора конденсатора настройки мы полностью перекрываем средневолновый диапазон и даже с некоторым избытком длинноволновый (для точного перекрытия диапазона ДВ достаточно, чтобы емкость изменялась в 2,7 2~= 7,3 раза).

Нарисованная нами благополучная картина, к сожалению, не всегда соответствует действительности. И прежде всего потому, что паразитная емкость может оказаться значительно больше 20 пф, особенно при длинных монтажных проводах. К чему же приводит увеличение паразитной емкости? Об этом лучше всего расскажет числовой пример.

Представьте себе, что паразитная емкость равна не 20 пф, а 50 пф, а значит, минимальная и максимальная емкости контура соответственно равны С к-мин = 10 + 50 = 60 пф и С к-макс = 250 + 50 = 300 пф. В этом случае при полном повороте ротора конденсатора настройки емкость контура меняется в пять раз (300:60 = 5), а частота настройки соответственно в 2,3 раза (2,3 2~= 5). Естественно, что при таком изменении частоты настройки можно будет перекрыть лишь часть диапазона СВ или ДВ: например, от 525 до 1200 кгц (СВ) и от 150 до 250 кгц (ДВ).

Но и для такого частичного перекрытия диапазонов еще необходимо будет несколько уменьшить число витков контурной катушки. Ведь катушка рассчитана на максимальную емкость 250–270 пф, и при большей емкости (а у нас она теперь достигает 300 пф!) контур выйдет за границу диапазона и окажется настроенным на слишком длинные волны, где вещательные станции вообще не работают.

Такой избыток в низкочастотной (длинноволновой) части диапазона не был бы сам по себе неприятен, если бы у нас не оказался «отрезанным» большой участок в высокочастотной его части, то есть в области самых коротких волн диапазона. (Вряд ли стоит шить пиджак с большими накладными карманами, если не хватает материала на рукава.) Поэтому-то и возникает необходимость уменьшить число витков катушки, сдвинуть весь диапазон в сторону более коротких волн и таким образом хоть в какой-то степени скомпенсировать недостаточное перекрытие диапазона конденсатором переменной емкости.

Подобные же трудности возникают, если во входном контуре использовать конденсатор с иными значениями максимальной и минимальной емкости по сравнению с конденсатором, на который рассчитана контурная катушка. Так, например, применяя в качестве С 2 керамический конденсатор настройки типа КПК-3, имеющий максимальную емкость 150 пф и минимальную 25 пф, мы фактически сможем перекрыть лишь половину каждого диапазона. Если оставить данные катушек без изменения, то контур не будет настраиваться на длинноволновую часть диапазона (не хватит емкости), а если примерно в полтора раза увеличить число витков катушек, то мы скомпенсируем уменьшение максимальной емкости настроечного конденсатора, попадем в длинноволновые участки диапазонов, но, естественно, при этом выйдем из коротковолновых участков.

В сильной степени влияет на настройку контура и собственная емкость антенны. Причем влияние это всегда неприятное — чем больше емкость антенны, тем меньше перекрытие диапазона. Когда, добавив к детекторному приемнику несколько усилительных каскадов, вы сможете наконец вести прием только на магнитную антенну, а внешнюю антенну отключить, то диапазон, перекрываемый конденсатором С 2 , заметно увеличится.

Приведенные грустные примеры, конечно, не исчерпали осложнений, которые могут возникнуть при подгонке индуктивности и емкости колебательных контуров. Но эти примеры, по-видимому, достаточно ясно показали, что при изготовлении колебательных контуров может понадобиться в значительной степени отклониться от тех данных контурных катушек, которые с большой точностью приводятся в описаниях самодельных приемников.

Кроме этого общего примечания, таблица 7 нуждается еще и в нескольких конкретных примечаниях.

При изготовлении магнитных антенн средневолновая катушка наматывается в один слой, а длинноволновая — «внавал», то есть без определенного порядка. При намотке длинноволновой катушки желательно все же разбить ее на четыре секции, каждая из которых может иметь ширину 5–7 мм при расстоянии между секциями 3–5 мм. Во всех случаях обмотку укладывают на два-три слоя плотной бумаги или хлорвиниловой пленки, предварительно намотанной на ферритовый сердечник. Для того чтобы закрепить выводы катушек, проще всего надеть на стержень четыре (по числу выводов) тугие резинки.

Подгонка индуктивности катушек L 1 и L 2 осуществляется самым примитивным образом: отматыванием или добавлением витков. Это не слишком приятная операция, особенно если имеешь дело с литцендратом. Во всех других катушках, где есть подвижный сердечник, точная подгонка индуктивности производится с его помощью: чем глубже вдвинут сердечник в катушку, тем больше ее индуктивность. В магнитной антенне подвижного сердечника нет, и, если нужно осуществить точную подгонку индуктивности, пользуются иным способом.
