Для того чтобы изменить выходное напряжение, следует, прежде всего, изменить коэффициент резистивного делителя в базе ключа на КТ605АМ. При этом, конечно, надо снижать номинал верхнего по схеме резистора (680 кОм), а не повышать — нижнего (15 кОм). Например, при выходном напряжении ±24 В номинал верхнего резистора должен составлять примерно 75–82 кОм. Но для хорошей работы преобразователя этого изменения недостаточно — для получения максимального КПД следует также изменить число витков во вторичных обмотках и, насколько возможно, увеличить толщину провода, из которого они наматываются. Рассчитывать обмотки следует так: желаемое выходное напряжение умножить на коэффициент 1,3, затем полученную величину поделить на 9 (входное напряжение) и умножить на 10 (число витков в первичной обмотке). Например, при ±24 В выходного напряжения, число витков в каждой из вторичных обмоток должно быть равно 35.

При пониженном выходном напряжении можно упростить схему, убрав умножитель напряжения (удалить последовательно включенные конденсаторы 4,7 мкФ, подключив диоды аналогично VD1 и VD2 на схеме рис. 9.13 и увеличив вдвое число витков вторичной обмотки), при этом КПД повысится. Ток при выходном напряжении ±24 В может составить до 120–150 мА, при ±7,5 В — до 500 мА по каждому из напряжений.

* * *

Подробности

Зачем в схеме обсуждаемого преобразователя вообще умножитель напряжения? Если вы проанализируете процессы, происходящие в трансформаторе, то обнаружите, что действующее значение напряжения на первичной обмотке равно напряжению питания — т. е. 9 В. Соответственно, чтобы получить после выпрямления и фильтрации значение напряжения 165 В, нам понадобилось бы как минимум 10-165/9 ~= 180 витков в каждой вторичной обмотке, а с запасом на потери и регулирование примерно на 20–30 % больше — около 240. Такое количество витков (в сумме около 500) намотать на кольце диаметром 20 мм физически сложно. А когда мы снижаем требования к напряжению, число витков уменьшается, и умножитель, который отрицательно сказывается на КПД устройства, можно убрать.

* * *

Главным недостатком рассматриваемой схемы с точки зрения КПД, однако, является не умножитель, а форма сигнала на первичных обмотках. Так как включение одного ключа и выключение другого совпадают во времени, существует момент, когда через обе обмотки течет сквозной ток. Это очень плохо сказывается на КПД и ведет к излишним потерям на нагревание транзисторов. Для небольших мощностей, как здесь, этим эффектом можно пренебречь, но для больших его приходится учитывать и разносить моменты включения одного ключа и выключения другого во времени. Это делается обычно с помощью специализированных микросхем для управления ключами, хотя несложно сымитировать их на любом микроконтроллере.

Добавим, что по схеме, аналогичной рис. 9.19, построены многие фирменные усилители — преобразователи напряжения с развязкой входа и выхода. Такие готовые модули на самые различные напряжения (в том числе и с гальванической развязкой между входом и выходом), например, выпускает фирма TRACO. Фирмой RECOM выпускаются импульсные преобразователи-стабилизаторы напряжения — аналоги 78-й серии под названием R-78. Их КПД достигает 96 % при входном напряжении до 34 В, а единственный недостаток — рекомендованное минимальное потребление 10 мА, ниже этого значения стабилизатор может отказывать.

Мы уже слегка коснулись темы правильной разводки питания в главе 8 , когда рассказывали об усилителе звуковой частоты. Сейчас мы сформулируем несколько общих принципов.

Стандартная схема грамотной разводки питания между источниками и потребителями в электронных устройствах приведена на рис. 9.20.

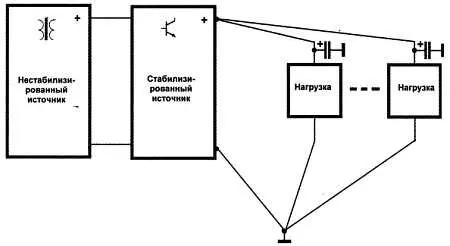

Рис. 9.20. Схема разводки питания между источниками и потребителями

На практике, если источник расположен в отдельном корпусе, то указанной на блок-схеме общей точкой соединения «земли» служит выходная клемма «минус» этого корпуса (кстати, поэтому лучше делать выходные клеммы источника не по одной, а, например, парами, чтобы можно было подключить как минимум две нагрузки к одной точке). Если же вся конструкция — и источники, и нагрузки — представляет собой набор плат в едином корпусе, то за общую точку удобно выбрать минусовой вывод основного фильтрующего конденсатора.

Смысл такой разводки заключается в том, чтобы токи от разных потребителей не протекали по одному и тому же проводу — это может вызвать их взаимное влияние и всякие другие нежелательные явления. Характерное подобное явление под названием захват частоты можно наблюдать, если на двух разных, но с общим питанием, платах имеются генераторы, работающие на близких или кратных частотах, — вдруг по непонятным причинам они начинают работать на одной и той же частоте! Иногда от этого очень трудно избавиться, поэтому лучше сразу делать все правильно.

Обычно по каким-то причинам идеала по образцу рис. 9.20 достичь не получается. В этом случае помогут установленные как можно ближе к выводу питания так называемые развязывающие конденсаторы (они как раз и показаны на рис. 9.20). Причем если это отдельная плата, то их ставят на ней прямо около входного разъема, ни в коем случае не в дальнем конце платы! Кроме того, во всех случаях провода и проводники питания на плате должны быть как можно толще — если провод тонкий, то на нем самом за счет протекающего тока происходит падение напряжения, и разные потребители оказываются под разными потенциалами — как по «земле», так и по питанию.

* * *

Заметки на полях

Кстати, о «земле» — почему я ее все время заключаю в кавычки? Схемотехническую «землю» самое правильное называть общим проводом, просто термин прижился, да и звучит короче. Дело в том, что в электротехнике существует совершенно определенное понятие «земли» — когда нечто находится под потенциалом земной поверхности, который принимается за истинный ноль напряжения. Под таким потенциалом по понятным причинам находятся, например, металлические водопроводные трубы или батареи отопления. Есть еще понятие нулевого провода (один из проводов в вашей домашней розетке всегда нулевой, второй называется фазным) — он теоретически находится тоже под потенциалом земли, но практически соединяется (возможно) с истинной землей только где-то на электростанции, а за счет несбалансированности протекающего по различным фазам тока потенциал его может «гулять», и довольно сильно. Поэтому правильно организованная бытовая электросеть всегда должна включать в себя третий провод, который есть истинное заземление. Если у вас такого третьего провода нет (печально, но в нашей стране до сих пор строили именно так, и только в последние годы положение начинает выправляться), то его можно организовать путем присоединения к металлической водопроводной трубе (СНиПы это допускают). Но это не только неудобно (представляете, сколько проводов придется растаскивать по всей квартире?), но иногда и опасно — в случае попадания фазного напряжения на такое заземление, до тех пор, пока сработает предохранитель, сопротивления между трубой и землей вполне может хватить, чтобы основательно тряхнуть кого-нибудь, кто будет в соседней квартире в этот момент мыть руки под краном.
