Рис. 4.1. Эволюция условного графического изображения катушки индуктивности на электрических схемах

В конце концов изображения деталей и их соединений стали делать условно, символично, но сохраняя при этом их особенности. В 1915 г. рисунок схем упростился, перестали изображать каркас, вместо этого стали применять линии разной толщины для подчеркивания цилиндрической формы катушки. Через 40 лет катушка уже изображалась линиями одной толщины, но еще с сохранением первоначальных особенностей ее вида. Только в начале 70-х годов нашего столетия катушку начали изображать плоской, то есть двумерной, а радиоэлектронные схемы стали приобретать свой нынешний вид. Вычерчивание сложных радиоэлектронных схем очень трудоемкая работа. Для ее выполнения необходим опытный чертежник-конструктор.

С целью упрощения процесса вычерчивания схем американский изобретатель Сесиль Эффингер в конце 60-х годов XX века сконструировал печатную машинку. В машинке вместо обычных букв были вставлены обозначения резисторов, конденсаторов, диодов и т. д. Работа по изготовлению радиосхем на такой машинке стала доступной для выполнения даже простой машинистке. С появлением персональных компьютеров процесс изготовления радиосхем значительно упростился. Теперь, зная графический редактор, можно на экране компьютера нарисовать радиоэлектронную схему, а затем ее распечатать на принтере. В связи с расширением международных контактов условные обозначения радиосхем усовершенствовались и сейчас они не очень отличаются друг от друга в разных странах. Это делает радиосхемы понятными для радиоспециалистов во всем мире. Условными графическими обозначениями и правилами исполнения электрических схем занимается третий технический комитет Международной электротехнической комиссии (МЭК).

В радиоэлектронике используются три типа схем: блок-схемы, принципиальные и монтажные. Кроме этого, для проверки радиоэлектронной аппаратуры составляют карты напряжений и сопротивлений. Блок-схемы не раскрывают особенностей ни деталей, ни количества диапазонов, ни количества транзисторов, ни того, по какой схеме собраны те или другие узлы, она дает только общее представление о составе аппаратуры и взаимосвязи ее отдельных узлов и блоков. На принципиальной схеме изображают условные обозначения элементов прибора или блоков и их электрические соединения. Принципиальная схема не дает представления ни о внешнем виде, ни о расположении деталей на плате, ни о том, как расположить соединительные провода. Это можно узнать только из монтажной схемы. Следует отметить, что на монтажной схеме детали изображаются так, чтобы своим видом напоминать реальные свои очертания. Для проверки режимов работы радиоэлектронной аппаратуры используют специальные карты напряжений и сопротивлений. На этих картах величины напряжений и сопротивлений указываются относительно шасси или заземленного провода.

В нашей стране при вычерчивании радиоэлектронных схем руководствуются государственным стандартом, сокращенно ГОСТ, который указывает, как следует условно изображать те или иные радиодетали. Для более легкого запоминания условных обозначений отдельных элементов радиоэлектронной аппаратуры их изображения содержат характерные особенности деталей. На схемах рядом с условным графическим изображением ставится буквенно-цифровое обозначение. Обозначение состоит из одной или двух букв латинского алфавита и цифр, указывающих порядковый номер этой детали на схеме. Порядковые номера графических изображений радиодеталей ставятся исходя из последовательности расположения однотипных символов, например, в направлении слева направо или сверху вниз. Латинские буквы указывают тип детали, С— конденсатор, R— резистор, VD— диод, L— катушка индуктивности, VT— транзистор и т. д. Возле буквенно-цифрового обозначения детали указывается значение ее основного параметра (емкость конденсатора, сопротивление резистора, индуктивность и т. п.) и некоторые дополнительные сведения.

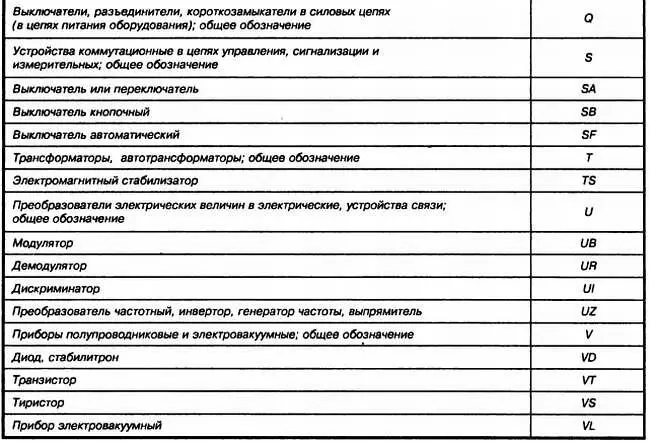

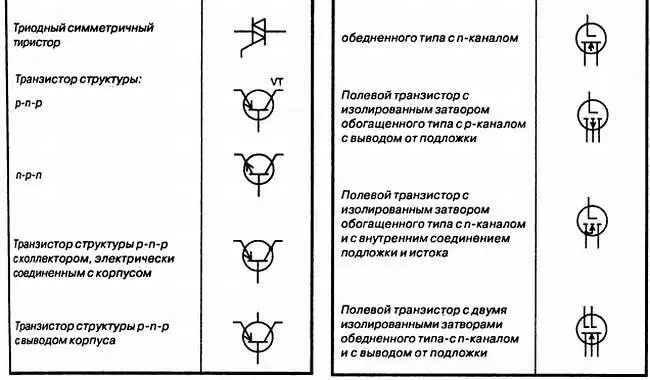

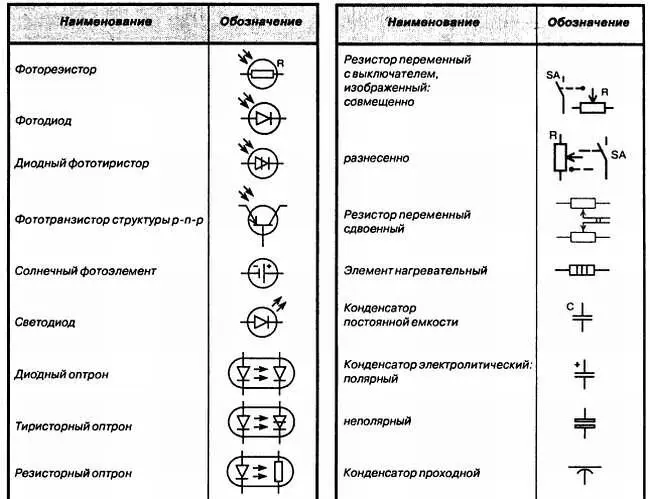

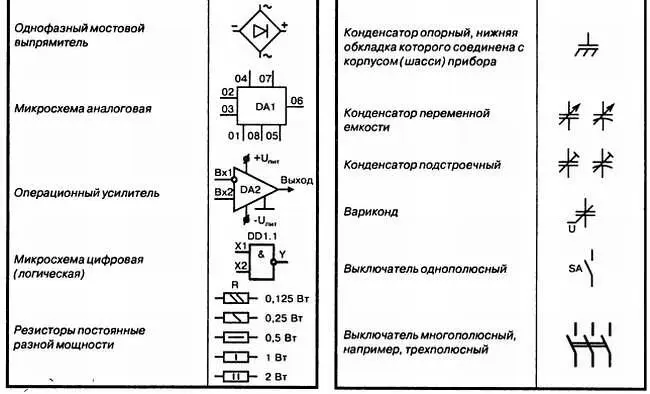

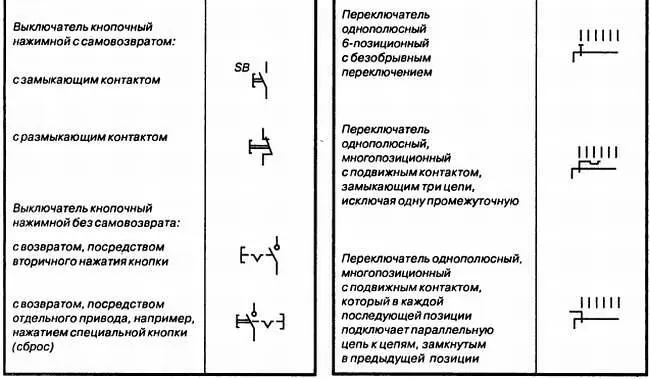

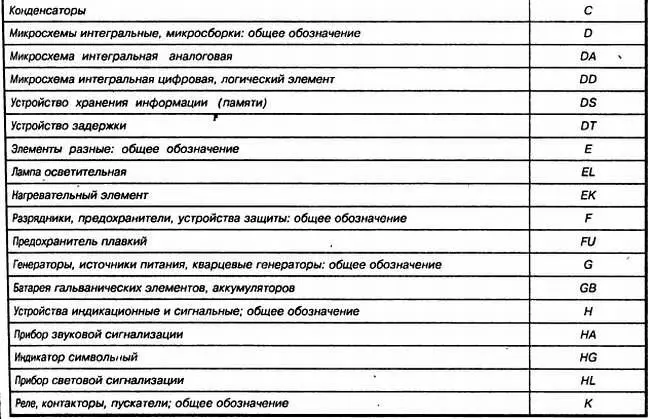

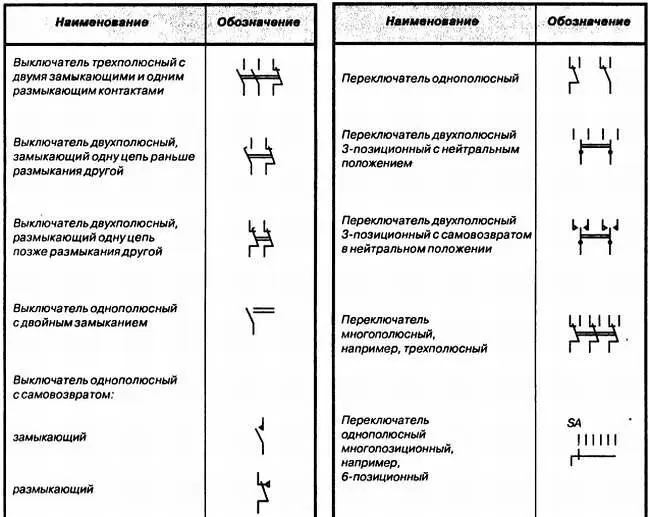

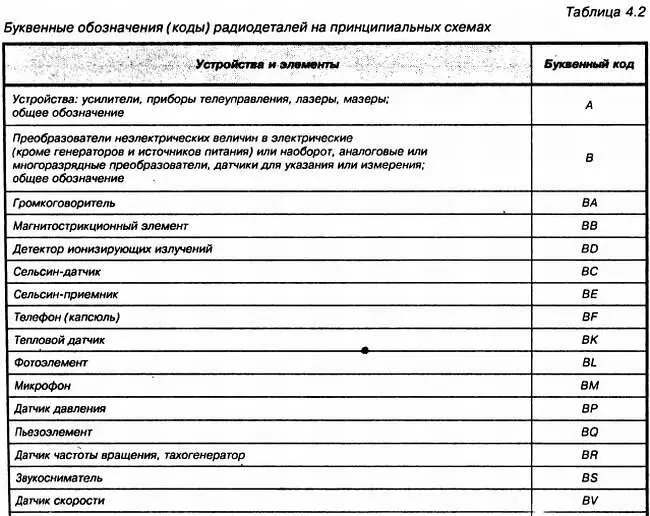

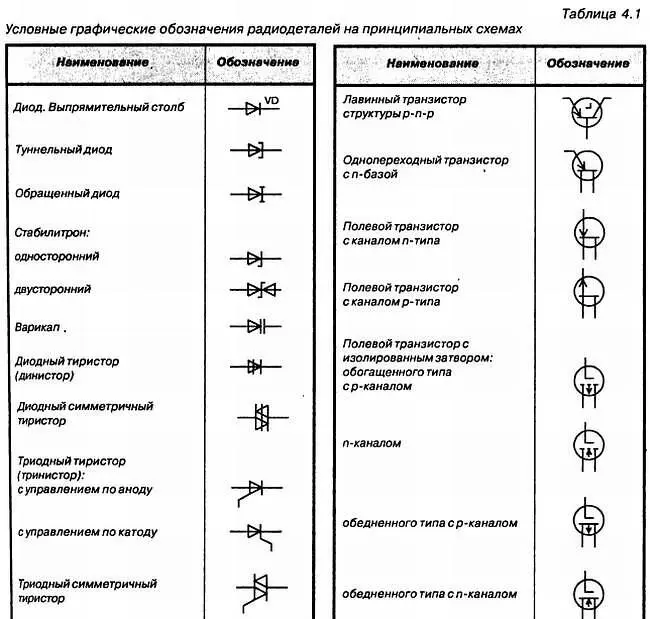

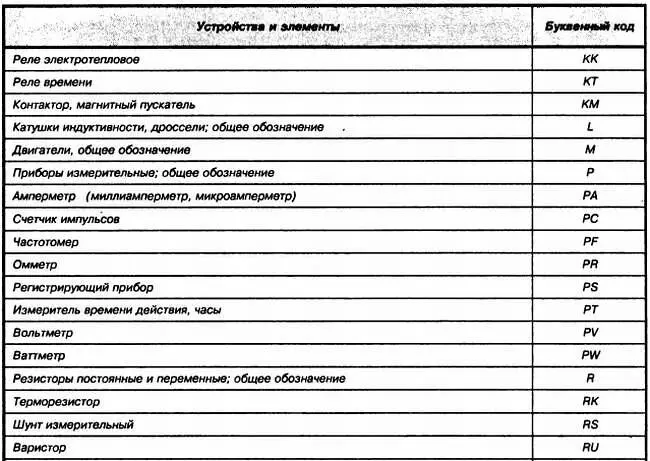

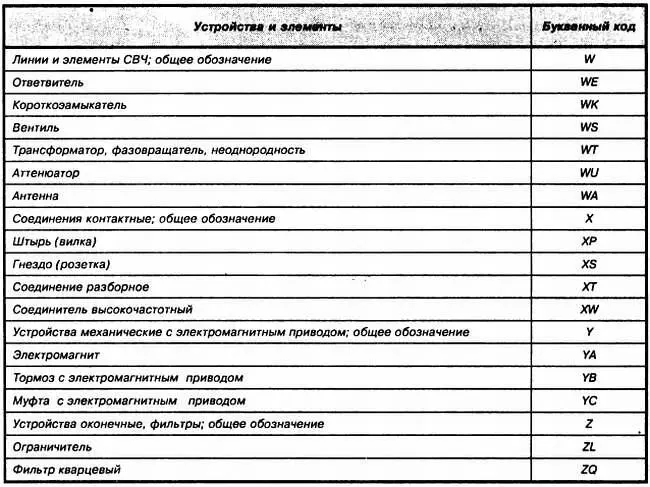

Наиболее употребительные условные графические изображения радиодеталей на принципиальных схемах приведены в табл. 4.1, а их буквенные обозначения (коды) даны в табл. 4.2.

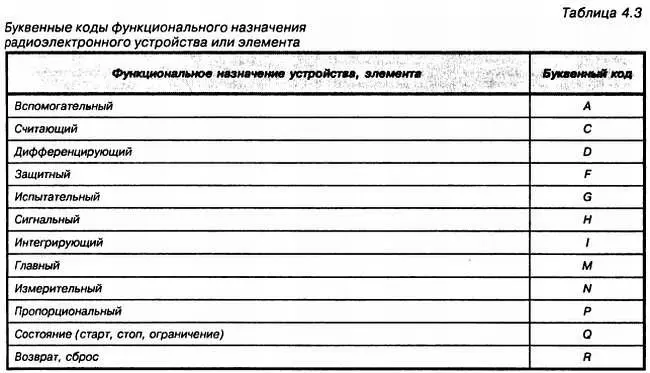

В конце позиционного обозначения может быть поставлена буква, указывающая на его функциональное назначение, табл. 4.3. Например, R1F — резистор защитный, SB1R — кнопка сброса.

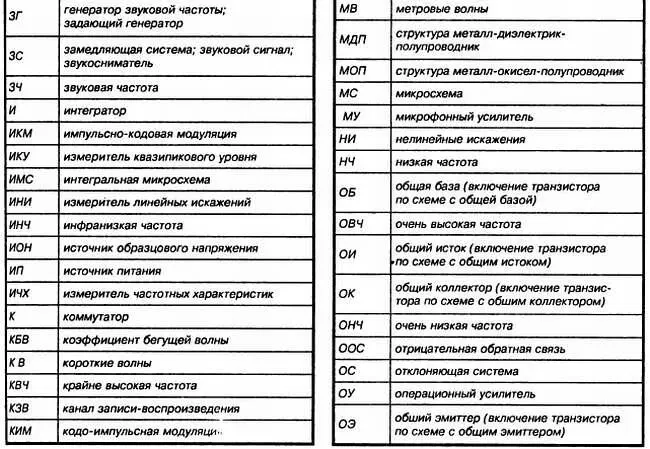

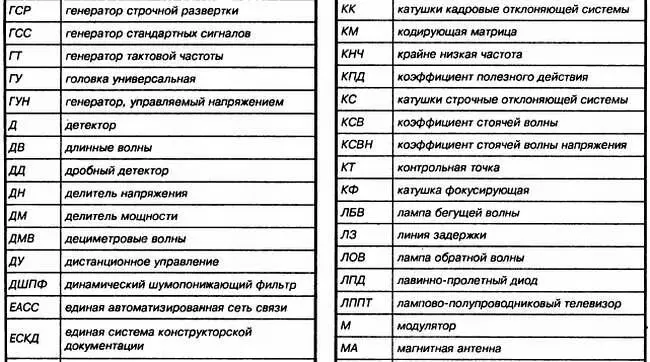

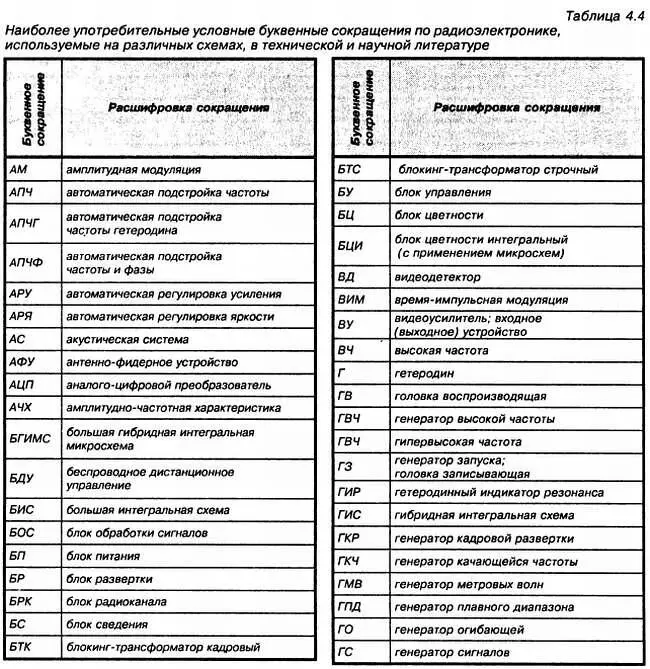

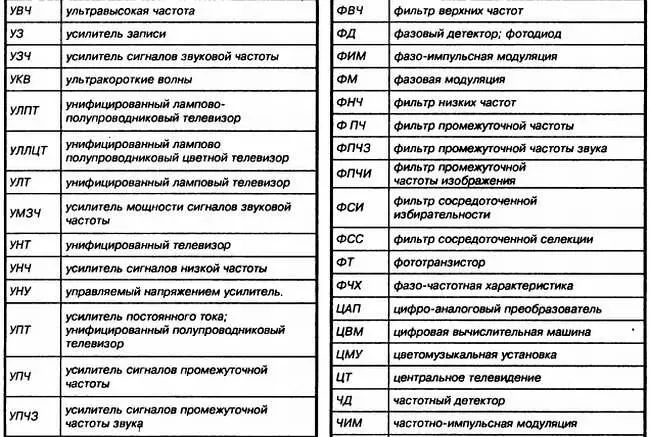

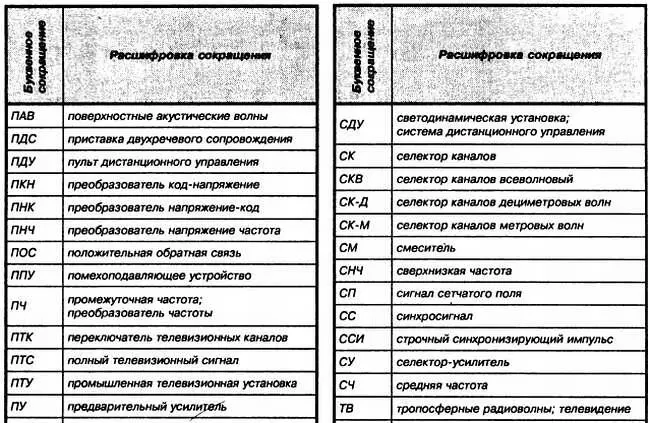

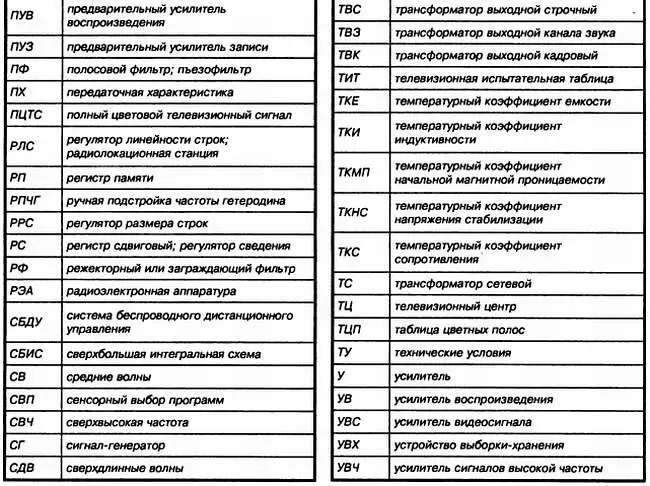

Для повышения информационной насыщенности печатного издания в научной и технической литературе по радиоэлектронике, а также на различных схемах, относящихся к этой области знаний, применяются условные буквенные сокращения устройств и протекающих в них физических процессов. В табл. 4.4 приведены наиболее употребительные сокращения и их расшифровка.
