Качество работы громкоговорителя обычно проверяют на слух. Для этого прослушивают качественную фонограмму при достаточной громкости. Звуковоспроизведение должно быть чистым. Не должно быть заметных частотных искажений, хрипов и дребезжания (нелинейные искажения). У хороших громкоговорителей неравномерность частотной характеристики не превышает 10 дБ. Для низкочастотных и широкополосных головок частота резонанса в зависимости от конструкции составляет 30… 100 Гц. Ниже частоты резонанса головка практически не излучает звук. Поэтому, чем ниже частота резонанса, тем лучше качество головки. Наиболее низкую частоту резонанса имеют головки с резиновым гофром диффузора.

Схемы включения громкоговорителей в каскады радиоэлектронных устройств

Громкоговорители могут включаться в радиоэлектронные схемы с помощью трансформатора, конденсатора или непосредственно в выходную цепь. Включение громкоговорителей через трансформатор в транзисторный УЗЧ показано: на рис. 3.14 — однотактный выходной каскад, рис. 3.15 — двухтактный выходной каскад, трансформатор T1 намотан на сердечнике из пермаллоя Ш4х6 мм, обмотки I аи I бсодержат но 200 витков ПЭВ-2 0,12, а II обмотка имеет 90 витков ПЭЛ 0,25. Автотрансформаторное включение громкоговорителя (рис. 3.16) позволяет повысить мощность выходного каскада примерно в 1,5 раза по сравнению с трансформаторным и расширить полосу воспроизводимых частот до 150… 10000 Гц. В схеме трансформатор Т1 и автотрансформатор Т2 намотаны на сердечниках из пермаллоя ШЗхб мм. Трансформатор T1 намотан проводом ПЭЛ 0,06, I обмотка содержит 1580 витков, II обмотка — 800 витков с отводом от середины. Автотрансформатор Т2 имеет общее число витков 1000, с отводами от 400, 500 и 600 витков. Секции намотаны проводом: 1–2 ПЭЛ 0,09, 2–3, 3–4 ПЭЛ 0,21, 4–5 ПЭЛ 0,09.

Рис. 3.14. Принципиальная схема однотактного транзисторного УЗЧ с трансформаторным выходом

Рис. 3.15. Принципиальная схема двухтактного транзисторного УЗЧ с трансформаторным выходом

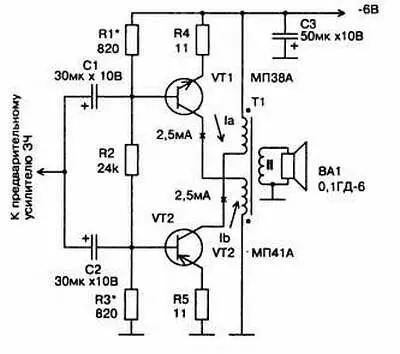

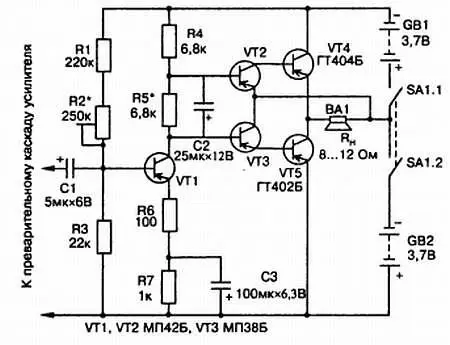

Рис. 3.16. Принципиальная схема двухтактного транзисторного УЗЧ максимальной мощностью 0,150 Вт с автотрансформаторным включением громкоговорителя

Громкоговоритель можно включать в УЗЧ и без выходного трансформатора. Варианты включения громкоговорителя без трансформатора в транзисторные УЗЧ показаны на рис. 3.17. В схеме рис. 3.18 в качестве громкоговорителя использован наушник ДЭМ-4М, а в схеме рис. 3.19 — самодельный громкоговоритель на базе электромагнитного микрофона ДЭМШ-1А. К мембране микрофона припаяна игла, которая соединяется с диффузором. Интересна схема рис. 3.20, где в коллектор и эмиттер выходного транзистора включены громкоговорители.

Рис. 3.17. Принципиальная схема однотактного транзисторного УЗЧ с непосредственным включением громкоговорителя:

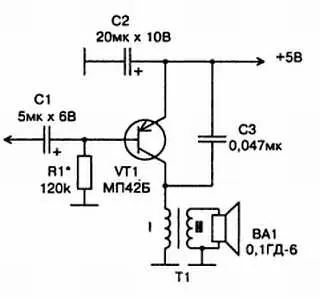

а— в эмиттерную цепь выходного транзистора; б— в коллектор выходного транзистора с питанием 1,5 В

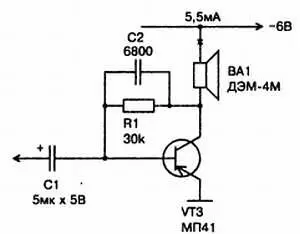

Рис. 3.18. Принципиальная схема однотактного транзисторного УЗЧ с использованием электромагнитного микротелефонного капсюля ДЭМ-4Мв качестве громкоговорителя

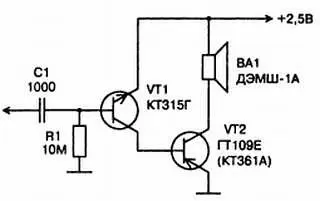

Рис. 3.19. Принципиальная схема однотактного транзисторного УЗЧ с использованием громкоговорителя, изготовленного на базе электромагнитного микрофона ДЭМШ-1А

Рис. 3.20. Принципиальная схема однотактного транзисторного УЗЧ с непосредственным включением двух громкоговорителей, одного в коллектор, а другого в эмиттер выходного транзистора

Включение громкоговорителя в двухтактный бестрансформаторный транзисторный УЗЧ показано на рис. 3.21. Некоторые такие схемы рассчитаны на высокоомные громкоговорители (рис. 3.22, а ). В этой схеме переходной трансформатор Т1 намотан на сердечнике Ш4 с толщиной набора 9 мм. Все обмотки трансформатора намотаны проводом ПЭВ 0,06, первичная обмотка I содержит 2500 витков, а каждая из вторичных обмоток II и III содержат по 350 витков. В принципе можно использовать готовый переходной трансформатор от любого малогабаритного транзисторного радиоприемника, разделив его вторичную обмотку на две изолированные секции. Если нет такого громкоговорителя и конденсатора большой емкости, то имеющийся низкоомный громкоговоритель включают по схеме рис. 3.22, б . В этой схеме трансформатор Т1 намотан на сердечнике Ш4x8 мм, I обмотка — 900 витков ПЭВ 0,09, II — 100 витков ПЭВ 0,23. У вторичной обмотки делается несколько выводов с целью лучшего согласования с нагрузкой. С аналогичной целью используется автотрансформатор в УЗЧ с двухтактным выходным каскадом на транзисторах одной проводимости, схема которого представлена на рис. 3.23. Трансформатор Т1 намотан на сердечнике Ш3х6 мм, обмотка содержит 200 витков провода ПЭВ-1 0,23 с отводом от середины.

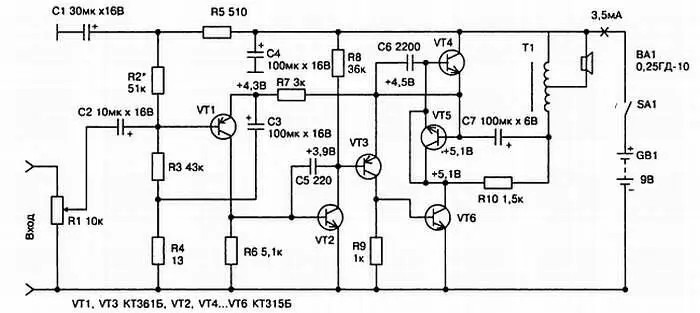

Рис. 3.21. Принципиальная схема двухтактного транзисторного УЗЧ максимальной мощностью 0,5 Вт с бестрансформаторным выходом и двумя источниками питания

Рис. 3.22. Принципиальная схема двухтактного транзисторного УЗЧ максимальной мощностью 0,1 Вт с бестрансформаторным выходом, с одним источником питания:

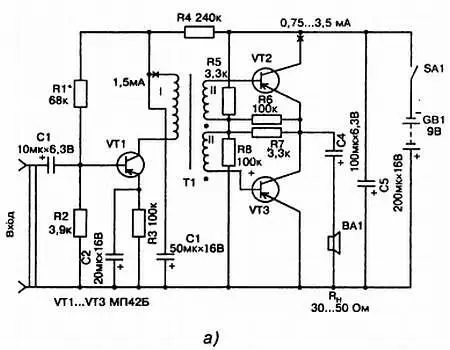

а— включение громкоговорителя через конденсатор С4 большой емкости,

б— включение громкоговорителя через конденсатор С1 небольшой емкости

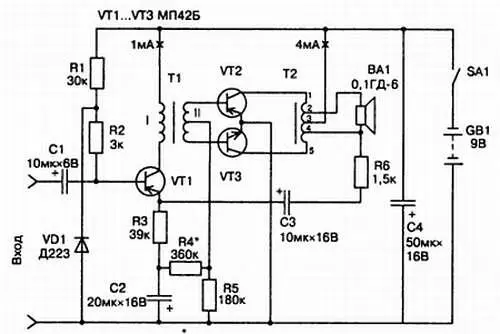

Рис. 3.23. Принципиальная схема транзисторного УЗЧ с максимальной мощностью 0,16 Вт с двухтактным выходным каскадом на транзисторах одной проводимости и включением громкоговорителя через автотрансформатор

Зная общий вид радиодеталей, можно конечно в некоторой мере разобраться в устройстве радиоэлектронного устройства, но все равно радиолюбителю придется нарисовать на бумаге контуры деталей и соединение между ними. Еще в прошлом веке с целью сохранения конструктивных и схемных решений радиоустройств пионеры радиотехники делали их рисунки. Если посмотреть на эти рисунки, то можно увидеть, что они выполнены на очень высоком художественном уровне. Это делали обычно сами изобретатели, если имели способности или приглашенные художники. Рисунки конструкций и соединение деталей делались с натуры. Чтобы не затрачивать больших средств на рисование радиотехнических устройств и облегчить труд конструкторов начали делать рисунки с упрощениями. Это позволило значительно быстрее повторить конструкцию в другом городе или стране и сохранить схемные решения для потомков. Первые начерченные схемы появились в начале XIX столетия. Детали рисовали подробно. Так, например, катушку индуктивности в 1905 году изображали в изометрии, то есть в трехмерном пространстве, со всеми подробностями, каркасом, намоткой, количеством витков (рис. 4.1).
