Электродинамические микрофоны

(название микрофонов этого типа считается устаревшим и сейчас эти микрофоны называют катушечными)

Микрофоны этого типа очень часто используют любители звукозаписи, благодаря их сравнительно высокой чувствительности и практической нечувствительности к атмосферному влиянию, в частности, действию ветра. Они также не боятся толчков, просты в использовании и обладают способностью выдерживать без повреждений большие уровни сигналов. Положительные качества этих микрофонов преобладают над их недостатком: средним качеством записи звука.

В настоящее время для радиолюбителей большой интерес представляют выпускаемые отечественной промышленностью малогабаритные динамические микрофоны, которые используются для звукозаписи, звукоперсдачи, звукоусиления и различных систем связи.

Изготавливаются микрофоны четырех групп сложности — 0, 1, 2 и 3. Микрофоны малогабаритные групп сложности 0, 1 и 2 используются для звукопередачи, звукозаписи и звукоусиления музыки и речи, а группы 3 — для звукопередачи, звукозаписи и звукоусиления речи.

Условное обозначение микрофона состоит из трех букв и цифр. Например, МДМ-1, микрофон динамический малогабаритный первого конструктивного исполнения.

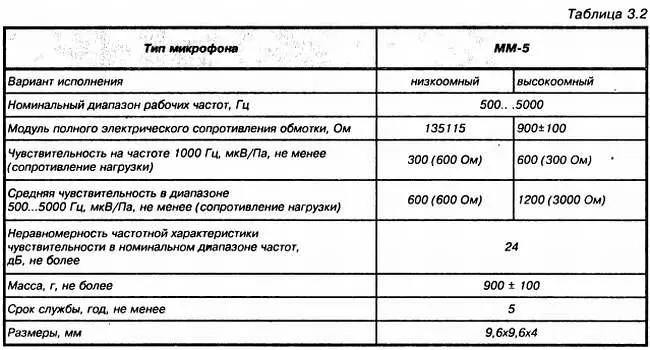

Особый интерес представляют электродинамические миниатюрные микрофоны серии ММ-5, которые можно впаивать прямо в плату усилителя или использовать в качестве встроенного элемента радиоэлектронной аппаратуры. Микрофоны относятся к четвертому поколению компонентов, которые разработаны для РЭА на транзисторах и интегральных микросхемах. Микрофон ММ-5 выпускается одного типа в двух вариантах: высокоомном (600 Ом) и низкоомном (300 Ом), а также тридцати восьми типоразмеров, которые отличаются только сопротивлением обмотки постоянному току, расположением акустического входа и его вида. Основные электроакустические параметры и технические характеристики микрофонов серии ММ-5 приведены в табл. 3.2.

При отсутствии динамического микрофона радиолюбители часто используют вместо него обычный электродинамический громкоговоритель (рис. 3.6).

Рис. 3.6. Принципиальная схема включения на входе УЗЧ громкоговорителя в качестве микрофона

Электромагнитные микрофоны

Для усилителей низкой частоты, собранных на транзисторах и имеющих низкое входное сопротивление, обычно используют электромагнитные микрофоны. Электромагнитным микрофонам свойственна обратимость, то есть они могут использоваться и как телефоны. Широкое распространение имеют так называемый дифференциальный микрофон типа ДЭМШ-1 и его модификация ДЭМШ-1А. Неплохие результаты получаются при использовании вместо электромагнитных микрофонов ДЭМШ-1 и ДЭМ-4М обычных электромагнитных наушников от головных телефонов ТОН-1, ТОН-2, ТА-56 и др. (рис. 3.7…3.9).

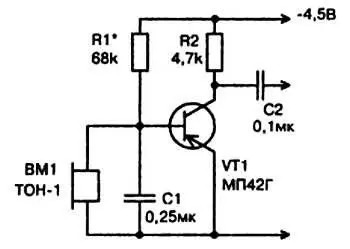

Рис. 3.7. Принципиальная схема включения на входе УЗЧ электромагнитного наушника в качестве микрофона

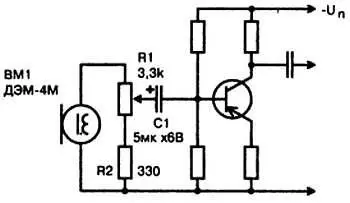

Рис. 3.8. Принципиальная схема включения электромагнитного микрофона на входе УЗЧ на транзисторах

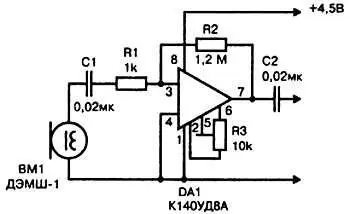

Рис. 3.9. Принципиальная схема включения электромагнитного микрофона на входе УЗЧ на операционном усилителе

Электретные микрофоны

В последнее время в бытовых магнитофонах используются электретные конденсаторные микрофоны. Электретные микрофоны имеют самый широкий диапазон частот: 30…20000 Гц. Микрофоны этого типа дают электрический сигнал в два раза больший нежели обычные угольные.

Промышленность выпускает электретные микрофоны МКЭ-82 и МКЭ-01 по размерам аналогичные угольным МК-59 и им подобным, которые можно устанавливать в обычные телефонные трубки вместо угольных без всякой переделки телефонного аппарата. Этот тип микрофонов значительно дешевле обычных конденсаторных микрофонов, и поэтому более доступны радиолюбителям. Отечественная промышленность выпускает широкий ассортимент электретных микрофонов, среди них МКЭ-2 односторонней направленности для катушечных магнитофонов 1 класса и для встраивания в радиоэлектронную аппаратуру — МКЭ-3, МКЭ-332 и МКЭ-333. Для радиолюбителей наибольший интерес представляет коденсаторный электретный микрофон МКЭ-3, который имеет микроминиатюрное исполнение. Микрофон применяется в качестве встраиваемого устройства в отечественные магнитофоны, магниторадиолы и магнитолы, такие как, «Сигма-ВЭФ-260», «Томь-303», «Романтик-306» и др.

Микрофон МКЭ-3 изготовляется в пластмассовом корпусе с фланцем для крепления на лицевой панели радиоустройства с внутренней стороны. Микрофон является ненаправленным и имеет диаграмму круга. Микрофон не допускает ударов и сильной тряски. В табл. 3.3 приведены основные технические параметры некоторых марок миниатюрных конденсаторных электретных микрофонов. На рис. 3.10 приведена схема включения распространенного в радиолюбительских конструкциях электретного микрофона типа МКЭ-3.

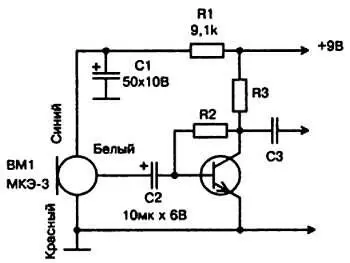

Рис. 3.10. Принципиальная схема включения микрофона типа МКЭ-3на входе транзисторного УЗЧ

Угольные микрофоны

Невзирая на то что угольные микрофоны постепенно вытесняются микрофонами других типов, но благодаря простоте конструкции и достаточно высокой чувствительности они все еще находят свое место в различных устройствах связи. Наибольшее распространение имеют угольные микрофоны, так называемые телефонные капсюли, в частности, МК-10, МК-16, МК-59 и др. Наиболее простая схема включения угольного микрофона приведена на рис. 3.11.

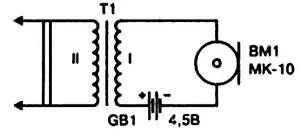

Рис. 3.11. Принципиальная схема включения угольного микрофона с использованием трансформатора

В этой схеме трансформатор должен быть повышающим и для угольного микрофона с сопротивлением R = 300…400 Ом его можно намотать на Ш-образном железном сердечнике с сечением 1…1,5 см 2. Первичная обмотка (I) содержит 200 витков провода ПЭВ-1 диаметром 0,2 мм, а вторичная (II) — 400 витков ПЭВ-1 диаметром 0,08…0,1 мм. Угольные микрофоны в зависимости от их динамического сопротивления делят на 3 группы:
