1… низкоомные (около 50 Ом) с током питания до 80 мА;

2… среднеомные (70… 150 Ом) с током питания не более 50 мА;

3… высокоомные (150…300 Ом) с током питания не более 25 мА.

Из этого следует, что в цепи угольного микрофона необходимо устанавливать ток, соответствующий типу микрофона. В противном случае при большом токе угольный порошок начнет спекаться и микрофон испортится. При этом появляются нелинейные искажения. При очень малом токе резко снижается чувствительность микрофона. Угольные капсюли могут работать и при пониженном токе источника питания, в частности, в усилителях на лампах и транзисторах. Снижение чувствительности при пониженном питании микрофона компенсируется простым повышением коэффициента усиления усилителя звуковой частоты. В этом случае улучшается частотная характеристика, значительно снижается уровень шумов, повышается стабильность и надежность работы. Вариант включения угольного микрофона в усилительный каскад на транзисторе дано на рис 3.12.

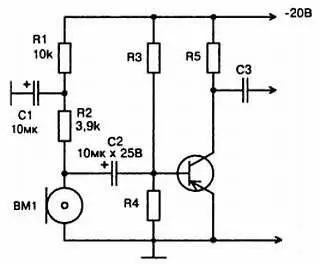

Рис. 3.12. Принципиальная схема включения угольного микрофона на входе транзисторного У3Ч

Вариант включения угольного микрофона в сочетании с транзистором на входе лампового усилителя звуковой частоты по схеме рис. 3.13 позволяет получить большое усиление по напряжению.

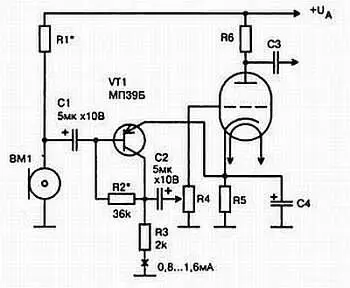

Рис. 3.13. Принципиальная схема включения угольного микрофона на входе гибридного УЗЧ, собранного на транзисторе и электронной лампе

Общая характеристика

Громкоговорители сейчас чаще называют сокращенно по названию одного из широкораспространенных типов громкоговорителей, электродинамического — «динамик». Основные конструкции громкоговорителей такие же как и у телефонных наушников, но есть и оригинальные конструкции. Громкоговоритель обычно состоит из двух основных частей: головки и акустического оформления. Головка громкоговорителя преобразует электрические сигналы в акустические и является самостоятельным узлом громкоговорителя. Громкоговорители могут содержать одну или несколько излучающих головок, необходимое акустическое оформление, пассивные электрические устройства (фильтры, трансформаторы, регуляторы и др.). Применение акустического оформления позволяет повысить качество излучения звука. Головки различаются как по принципу действия, так и по конструкции.

Громкоговорители и электроакустические головки характеризуются такими основными параметрами: номинальной мощностью, номинальным диапазоном частот, частотной характеристикой, полным электрическим сопротивлением, стандартным звуковым давлением и др.

Громкоговорители обычно делят по следующим основным признакам:

• принципу электромеханического преобразования сигналов в акустические;

• типу РЭА, где они используются;

• ширине воспроизводимого диапазона частот;

• мощности;

• величине сопротивления звуковой катушки;

• конструкции механико-акустической системы.

В настоящее время наиболее широкое распространение имеют электродинамические, электростатические, ленточные и изодинамические громкоговорители.

Электродинамические громкоговорители

Электродинамические громкоговорители катушечного типа имеют наибольшее распространение. Принцип их действия основывается на взаимодействии магнитных полей токов звуковой катушки и постоянного магнита. В зависимости от величины тока в катушке происходят ее колебания. Диффузор, жестко соединенный со звуковой катушкой, повторяет эти колебания и заставляет колебаться окружающий воздух, создавая тем самым звуковые волны. В зависимости от способа создания магнитного поля различают громкоговорители с постоянным магнитом и с подмагничиванием. Преобладающими в РЭА являются электродинамические головки прямого излучения (диффузорные).

Классификация этих головок обычно производится в зависимости от воспроизводимого диапазона частот:

Широкополосные от 50…100 Гц до 16…20 кГц. Для улучшения воспроизведения высших частот такие головки часто имеют дополнительный диффузор в виде небольшого конуса, вклеенного в основной диффузор головки. Головки с номинальной мощностью 3…4 Вт воспроизводят наиболее широкий диапазон частот, а малой мощности — более узкий.

Низкочастотные от 20…40 Гц до 500… 1000 Гц, головки имеют значительные размеры и рассчитаны на подведение электрической мощности 5…50 ВЧА. Эффективность излучения низших частот возрастает с увеличением размера диффузора и повышения гибкости подвижной системы.

Среднечастотные 300…500 Гц до 5000…8000 Гц.

Высокочастотные 1000…5000 Гц до 16000…30000 Гц.

Мощность среднечастотных и высокочастотных головок меньше, чем у широкополосных. Это связано с тем, что в реальном звуковом сигнале, содержащем речь, музыку, максимальную энергию несут звуки низших частот.

Использовать электродинамические головки прямого излучения без акустического оформления не рекомендуется. В этом случае происходит резкое ослабление излучения низших частот звукового диапазона.

Головки прямого излучения электродинамического типа имеют достаточно высокие параметры и относительно просты по конструкции. И это при том, что КПД у них довольно низкий и меньше, чем у электромагнитных головок.

Маркировка

Маркировка отечественных громкоговорителей основывается на буквенно-цифровой системе. В нее входят несколько элементов: на первом месте стоит цифра, указывающая номинальную мощность в вольтамперах, на втором — буква Г— громкоговоритель, за ней буква, соответствующая типу электромеханической системы преобразования электрических сигналов в акустические ( Д— динамическая, Л— ленточная, Э— электростатическая, П— пьезоэлектрическая и т. д.). Цифры (одна или две), стоящие после этих букв, обозначают номер разработки громкоговорителя данного типа. После номера иногда стоят цифры, соответствующие частоте механического резонанса подвижной системы в герцах. В конце маркировки встречаются буквы Тили Е( Т— тропическое исполнение, Е— для работы при повышенных вибрациях).

Отечественная промышленность выпускает громкоговорители разных типов, различной мощности в зависимости от их применения: для массовых приемников, телевизоров и магнитофонов, для вещания на площадях, улицах и для прочего. Радиолюбители при конструировании радиоэлектронной аппаратуры чаще используют электродинамические громкоговорители, так как они являются более доступными в плане приобретения.
