В. Пестриков - Энциклопедия радиолюбителя

Современный ассортимент стереонаушников довольно большой. В табл. 3.1 приведены основные характеристики некоторых отечественных моделей стереонаушников.

Маркировка

Марка наушника обычно наносится на его корпусе, рядом с нею иногда указывается его сопротивление. Маркировка наушника состоит из букв и цифр. Первая буква, как правило, Т— телефон, последующие отражают конструкцию электроакустического преобразователя: М— электромагнитная, Д— электродинамическая, П— пьезоэлектрическая, ДЭМили ЭМ— дифференциальная электромагнитная. Далее стоящие буквы указывают номер разработки. После цифр иногда ставятся буквы, наиболее употребительные, расшифровываются так: М— малогабаритный телефон, Т— тропическое исполнение. После буквы Тиногда ставится буква К, что расшифровывается, как телефонный капсюль (например, ТК-47). Капсюлем обычно называют один наушник, то есть сам телефон.

Схемы включения наушников в каскады радиоэлектронных устройств

Наилучшая работа наушников будет в том случае, когда их сопротивление равно сопротивлению цепи, в которую они включаются. В детекторном приемнике лучшие результаты получаются с наушниками сопротивлением около 2000 Ом. Включение наушников электромагнитного типа в детекторный приемник приведено на рис. 3.1. Вариант включения наушников в транзисторный УЗЧ приведен на рис. 3.2. Миниатюрные наушники для лучшего согласования с УЗЧ иногда включают в эмиттер выходного транзистора (рис. 3.3). Включение наушников в УЗЧ на микросхемах приведено на рис. 3.4. Включение стереофонических наушников электродинамического типа в каскады УЗЧ на транзисторах показано на рис. 3.5.

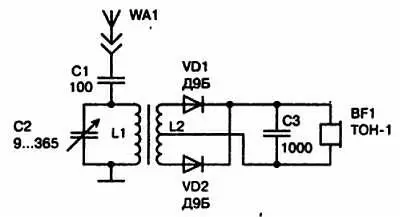

Рис. 3.1. Принципиальная схема включения высокоомных наушников в детекторный приемник

Рис. 3.2. Принципиальная схема включения наушников в УЗЧ на транзисторе

Рис. 3.3. Принципиальная схема включения наушников в эмиттер выходного транзистора УЗЧ

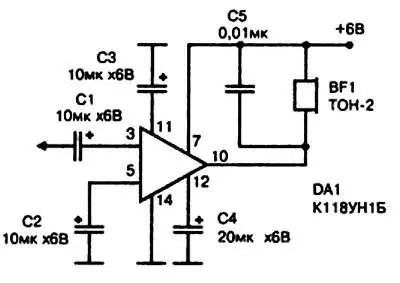

Рис. 3.4. Принципиальная схема включения наушников в УЗЧ на микросхеме

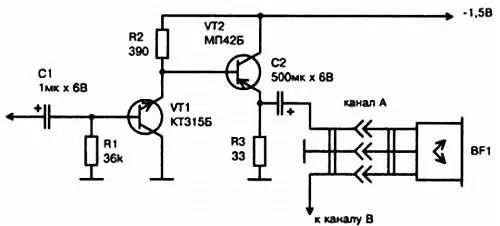

Рис. 3.5. Принципиальная схема включения стереонаушников в УЗЧ

Современные наушники, как не удивительно, имеют некоторые особенности эксплуатации, которые необходимо знать. Наушники позволяют прослушивать музыкальные программы с любым уровнем громкости, не создавая неудобства окружающим.

Наряду с этим использование наушников несет некоторую опасность для органов слуха. В последнее время прослушивание на стереонаушники музыкальных программ с плейеров настолько стало популярным, что с головными телефонами не расстаются не только дома, но и на улице, в транспорте и других местах. Сила звука в стереонаушниках при этом иногда достигает 114 дБ, что сравнимо с работой отбойного молотка или стартующего от вас в 100 м турбореактивного самолета. Исследования ученых показывают: если пренебречь шумовой защитой, то уже после 4 часов такого грохота в неделю могут возникнуть кратковременные нарушения слуха в области высших частот и, как следствие, ухудшение слуха в целом. В связи с этим не рекомендуется злоупотреблять прослушиванием звуковых программ современной музыки при больших уровнях громкости и длительное время. Нужно помнить, что случайное резкое повышение громкости, близкое к максимальной мощности используемого усилителя звуковой частоты, может привести в первую очередь к серьезной травме органов слуха. При относительно небольшой подводимой мощности звуковое давление, создаваемое головными телефонами, может превысить уровень 120… 130 дБ. К этому следует добавить, что постоянное давление амбушюров на ушные раковины, даже во время небольшого времени прослушивания, может вызвать у человека чувство тесноты и раздражения. Это связано с тем, что поступает недостаточное количество воздуха к органам слуха.

Общая характеристика

В радиоэлектронике находит широкое применение микрофон — устройство, преобразующее звуковые колебания в электрические. Под микрофоном обычно понимают электрический прибор, служащий для обнаружения и усиления слабых звуков.

Основные параметры микрофонов

Качество работы микрофона характеризуется несколькими стандартными техническими параметрами: чувствительностью, номинальным диапазоном частот, частотной характеристикой, направленностью, динамическим диапазоном, модулем полного электрического сопротивления, номинальным сопротивлением нагрузки и др.

Маркировка

Марка микрофона обычно наносится на его корпусе и состоит из букв и цифр. Буквы указывают тип микрофона:

МД… катушечный (или «динамический»),

МДМ… динамический малогабаритный,

ММ… миниатюрный электродинамический,

МЛ… ленточный,

МК… конденсаторный,

МКЭ… электретный,

МПЭ… пьезоэлектрический.

Цифры обозначают порядковый номер разработки. После цифр стоят буквы А, Ти Б, обозначающие, что микрофон изготовлен в экспортном исполнении — А, Т— тропическом, а Б— предназначен для бытовой радиоэлектронной аппаратуры (РЭА). Маркировка микрофона ММ-5 отражает его конструктивные особенности и состоит из шести символов:

первый и второй… ММ— микрофон миниатюрный;

третий… 5— пятое конструктивное исполнение;

четвертый и пятый… две цифры, обозначающие типоразмер;

шестой буква, которая характеризует форму акустического входа (О — круглое отверстие, С — патрубок, Б — комбинированное).

В практике радиолюбителей используется несколько основных типов микрофонов: угольные, электродинамические, электромагнитные, конденсаторные, электретные и пьезоэлектрические.
