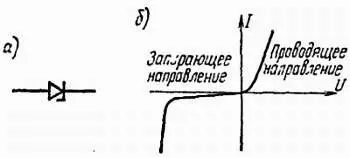

Рис. 3.10. Условное графическое обозначение полупроводникового стабилитрона ( а) и его характеристика ( б)

Напряжение, зависящее от свойств перехода (ширины, материала, концентрации примесей), составляет от нескольких до 1000 В и называется напряжением зенеровского пробоя или напряжением стабилизации . Если не будет превышена допустимая мощность рассеяния диода, пробой не разрушает диод.

Причиной резкого увеличения тока является чрезмерное увеличение напряженности электрического поля в запирающем слое, которое вызывает два эффекта: зенеровскую и лавинную ионизацию.

Для узких переходов, образующихся при сильном легировании, уже при напряжениях около нескольких вольт напряженность электрического поля становится настолько большой, что наступает зенеровская ионизация, основанная на переходе электронов из валентной зоны материала p -типа и переносе их через барьер в зону проводимости в материал n -типа [7] Подобные переходы электронов вызваны туннельным эффектом , зависящим от легирования и температуры перехода. . Лавинная ионизация, имеющая место в широких переходах при малом легировании, вызывается бомбардировкой атомов кристаллической решетки ускоренными электронами, создающими обратный ток. Столкновение электронов с атомами вызывает лавинный процесс образования новых носителей заряда, быстро увеличивающих обратный ток.

Это полупроводниковый диод, в котором благодаря использованию высокой концентрации примесей возникает очень узкий барьер и наблюдается туннельный механизм переноса зарядов через р-n переход. Характеристика туннельного диода (рис. 3.11) имеет область отрицательного сопротивления 1 , т. е. область, в которой положительному приращению напряжения соответствует отрицательное приращение тока. В таком диоде прохождение электронов через область барьера наблюдается при обратном смещении и даже при небольшом смещении в проводящем направлении, при котором имеет место максимум тока.

Рис. 3.11. Характеристика туннельного диода

Дальнейшее увеличение напряжения смещения вызывает такое уменьшение электрического ноля в барьере, что прохождение электронов через область барьера прекращается. Одновременно по мере роста напряжения возрастает «нормальный» ток диода, смещенного в прямом направлении. Название «туннельный» вытекает из более подробного рассмотрения сложных явлений в переходе, которое предполагает, что электроны, будучи не в состоянии пройти нормальным способом над потенциальным барьером, проходят под барьером, как бы через туннель.

Туннельный диод, называемый иногда диодом Есаки , используется в электронных устройствах в качестве элемента с отрицательным сопротивлением.

Это полупроводниковый диод с р-n переходом, изготовленный по специальной технологии, в котором имеет место нелинейная зависимость емкости запертого р-n перехода от приложенного к диоду обратного напряжения. Емкость диода зависит от ширины запирающего слоя, который в этом случае можно трактовать как диэлектрик конденсатора. Обкладками конденсатора служат прилегающие к запирающему слою области полупроводника. Если напряжение, смещающее диод в обратном направлении, возрастает, то емкость диода уменьшается. Для типичного диода в интервале отрицательных напряжений от нескольких десятков вольт до нуля емкость изменяется от 10 до 200 пФ (рис. 3.12).

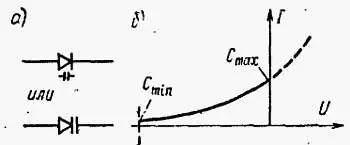

Рис. 3.12. Условное графическое обозначение варакторного диода ( а) и характеристика изменения емкости ( б)

Варакторные диоды, называемые также емкостными диодами ил и варикапами , находят применение, в частности, как элементы, включаемые в резонансные контуры, которые можно при этом перестраивать, изменяя напряжение смещения на аноде (например, с помощью потенциометра). Такое решение часто используют в радиоприемниках, исключая, таким образом, неудобный и дорогостоящий конденсатор переменной емкости поворотного типа (рис. 3.13).

Рис. 3.13. Принцип перестройки резонансного контура с помощью варакторного диода

Регулируемое напряжение подводится к диоду через резистор R, сопротивление которого должно быть настолько большим, чтобы не шунтировать резонансный контур. Зависящее от этого напряжения изменение емкости диода вызывает изменение емкости, подключенной параллельно емкости резонансного контура. Тем самым изменяется результирующая емкость этого контура, а следовательно, и его резонансная частота.

Это диод, содержащий слой собственного полупроводника между областями р - и n -типа. Положительное смещение полупроводника р по отношению к полупроводнику n -типа вызывает перемещение электронов из n-области и одновременно дырок из р -области в собственный полупроводник. Концентрация примесей в собственном полупроводнике увеличивается, и сопротивление этой области уменьшается. При противоположном смещении из-за высокого удельного сопротивления области собственного полупроводника и большой ширины перехода (запирающего слоя) сопротивление велико. При смещении в прямом направлении получают изменение сопротивления диода в интервале, например, от нескольких ом до нескольких килоом.

В частности, р-i-n диоды применяют в переключающих устройствах как элементы с высокой скоростью переключения, в схемах аттенюаторов, управляемых напряжением постоянного тока, и в технике сверхвысоких частот.

Это светочувствительный диод, обычно с одним р-n переходом, работающими при смещении в обратном направлении. Под влиянием излучения, например видимого света, наступает изменение сопротивления диода и, следовательно, изменение тока, протекающего во внешней цепи. Внешнее излучение вызывает увеличение количества основных и неосновных носителей заряда и уменьшение сопротивления, что эквивалентно увеличению обратного тока диода.

Существуют также вакуумные и газонаполненные фотоэлементы (фотодиоды). В типичном вакуумном фотоэлементе подвергаемый воздействию света катод покрыт слоем металла с фотоэмиссионными свойствами, например слоем натрия, калия, цезия. Выбор применяемого металла зависит от длины волны падающего света. Фотоэлементы применяются в фотоэкспонометрах.
