И. Хабловски - Электроника в вопросах и ответах

Z рез= L/ RC

На частотах, меньших резонансной, сопротивление цепи имеет характер индуктивной реактивности, на больших — емкостной реактивности. Если сопротивление потерь мало, а добротность Qкатушки и всей цепи высока, кривая, представляющая изменение сопротивления Z, получается узкой и высокой. Условием сохранения узкой и крутой резонансной кривой является возбуждение цепи от источника с соответственно большим внутренним сопротивлением ( Z вн >> Z рез). Важно также, чтобы сопротивление нагрузки, подключенной на выходе цепи, было достаточно высоким. Если эти условия не выполняются, то даже при большом значении Qсамой цепи резонансное сопротивление снижается из-за нагружения цепи сопротивлением источника или нагрузки, а резонансная кривая расширяется и снижается.

Цепи с параллельным резонансом находят широкое применение в электронике и радиоэлектронике, в частности в усилителях и генераторах.

Это цепь, состоящая из катушек индуктивности и конденсатора, соединенных последовательно. Если учесть потери в катушке и конденсаторе (сопротивление R), то такую цепь можно представить в виде, показанном на рис. 2.19, а . Полное сопротивление такой цепи зависит от частоты (рис. 2.19, б ) и достигает наименьшего значения Z= Rна частоте собственных колебаний, выражаемой той же формулой, что и в случае параллельного резонанса. На частотах, меньших резонансной, сопротивление пони имеет емкостной характер, на больших индуктивный. Чем больше добротность цепи, тем меньше сопротивление при резонансе и тем уже кривая изменения сопротивления.

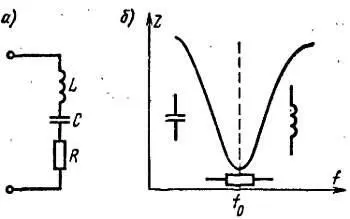

Рис. 2.19. Цепь с последовательным резонансом ( а) и зависимость полного сопротивления цепи ( б) от частоты

Это график или аналитическое выражение, представляющее для данной цепи или устройства зависимость тока, напряжения или коэффициента усиления от частоты подводимого к нему синусоидального колебания. Частотная характеристика называется иногда передаточной характеристикой . Можно рассматривать график изменения фазового угла от частоты, называемой частотной характеристикой фазы или фазовой характеристикой .

Примеры частотных и фазовых характеристик для нескольких цепей показаны на рис. 2.20. Для двух первых цепей приведено изменение отношения напряжений U 2/ U 1, выраженное и децибелах, а для третьей — изменение тока, протекающего в цепи, в функции частоты.

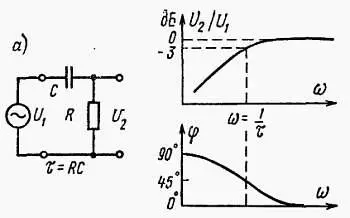

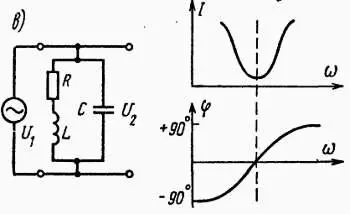

Рис. 2.20. Частотные и фазовые характеристики дифференцирующей ( а), интегрирующей ( б) цепей и цепи с параллельным резонансом ( в)

Это искажения сигнала, возникающие в электронных цепях (линейных и нелинейных), связанные с тем, что синусоидальные сигналы с различными частотами передаются с разным затуханием (усилением) и разным отставанием по фазе. В результате этих искажении частотная характеристика отличается от линейной плоской характеристики так, как показано на рис. 2.20.

Это полоса частот, заключенная между граничными частотами и численно равная разности этих частот (рис. 2.21). Граничные частоты — такие частоты, на которых разность ординат на резонансной характеристике относительно отсчет нон частоты имеет точно определенное условное значение, равное, например, 3 дБ. Отсчетной частотой для данной цепи может быть средняя (центральная), резонансная или какая-нибудь другая частота. Из двух граничных частот частоту, имеющую меньшее значение, называют нижней граничной частотой, а имеющую большее значение — верхней граничной частотой.

В случае резонансной цепи ширина полосы пропускания тем меньше, чем больше добротность цепи.

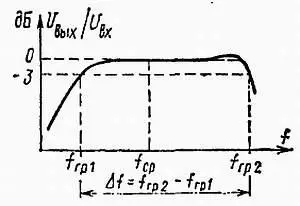

Рис. 2.21. Определение ширины полосы цепи

Импульсной характеристикой цепи называется электрический сигнал, получаемый на выходе при возбуждении цепи прямоугольным импульсом большой длительности с очень коротким временем фронта. Такой импульс называется единичным скачком , а сигнал, полученный после возбуждения цепи таким скачком, называется откликом на единичный скачок или ступенчатым откликом .

Пример сигнала отклика показан на рис. 2.22.

Рис. 2.22. Пример отклика единичный скачок

Отклик по своей форме отличается от возбуждающего колебания и позволяет оценивать динамические свойства исследуемой цепи.

Если амплитуда возбуждающего сигнала такова, что нелинейные искажения не возникают (например, ограничение), то отклик связан с линейными искажениями, вносимыми цепью. В сигнале отклика можно определить время фронта (см. рис. 1.26) и размер выброса (см. рис. 1.27).

Между частотной характеристикой и откликом существует взаимосвязь, однако математически она достаточно сложна. В общем случае можно утверждать, что чем больше ширина полосы пропускания данной цепи, тем форма отклика меньше отличается от формы возбуждающего сигнала.

Диод — простой электронный прибор с двумя электродами, имеющий несимметричную характеристику выходного тока, протекающего через него и зависящего от входного напряжения (амплитуды и полярности) (рис. 3.1).

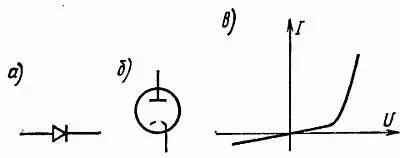

Рис. 3.1. Условные графические обозначения полупроводникового ( а), вакуумного ( б) диодов и вольт амперная характеристика диода ( в)

Такая характеристика позволяет использовать диод во многих электронных устройствах в качестве элемента, который легко пропускает ток в одном направлении и почти не пропускает в противоположном, в частности для выпрямления переменных и детектирования модулированных колебаний и т. п.
