Различают полупроводниковые и ламповые диоды. Полупроводниковый диод работает на принципе использования свойств р-n перехода, возникающего при соединении полупроводников n - и р -типов.

Плоскостной диод (или иначе диод с р-n переходом) — полупроводниковый прибор, образованный р-n переходом с двумя металлическими контактами (выводами), присоединенными к р - и n -областям (рис. 3.2, а ) и хорошо проводящими электрический ток (омические контакты). Контакты выводятся наружу из корпуса диода и называются анодом и катодом (рис. 3.2, б). Графическое изображение полупроводникового диода и способы обозначения катода показаны на рис. 3.2, в .

Рис. 3.2. Графические изображения для р-nперехода диода ( а), его выводов ( б) и других полупроводниковых диодов ( в)

Полупроводники р и n , образующие переход, отличаются типом основных носителей и их концентрацией. В области p -типа акцепторные примеси увеличивают концентрацию дырок, а в области n -типа донорные примеси обеспечивают преимущественную концентрацию электронов (рис. 3.3).

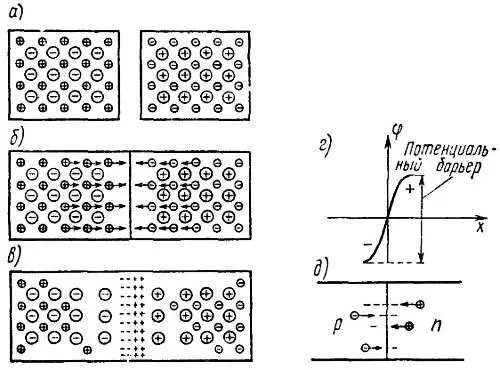

Рис. 3.3. Явления в р-nпереходе:

а— начальное состояние p- и n- слоев; б— распределение зарядов в р-n переходе перед установлением равновесного состояния; в— распределение объемных зарядов в р-n переходе в равновесном состоянии; г— распределение потенциала; д— направления движения неосновных носителей через переход

Соединение полупроводников обоих типов с разной концентрацией вызывает протекание (диффузию) основных носителей через переход: дырки из p-области переходят в n -область, а электроны из n -области диффундируют в р -область. На большом расстоянии от перехода происходит рекомбинация (повторное соединение) дырок и электронов, в то же время вблизи перехода в полупроводнике n -типа наблюдается избыток положительных зарядов, образованных неподвижными положительными ионами доноров, а в полупроводнике р -типа — избыток отрицательных зарядов, образованных неподвижными отрицательными ионами акцепторов. В результате вблизи перехода возникает пространственный заряд ионов, создающий электрическое поле на переходе и вызывающий появление потенциального барьера, который препятствует дальнейшему протеканию основных носителей после достижения состояния равновесия. При этом состоянии n -область заряжена положительно относительно p-области. Существующий в переходе запирающий слой делает невозможным протекание основных носителей заряда, однако не препятствует протеканию через переход в противоположном направлении неосновных носителей, т. е дырок из n - в р - и электронов из р - в n -область.

К р-n переходу можно подвести внешнее напряжение от источника постоянного тока. В результате получают переход со смещением. Имеются две возможности смещения, которые зависят от полярности подключения источника к переходу. На рис. 3.4, а показан переход, смещенный в проводящем направлении. В этом случае источник действует таким образом, что положительный полюс «вытягивает» электроны из полупроводника p -типа во внешнюю цепь и «отталкивает» дырки, тогда как отрицательный полюс поставляет электроны в полупроводник n -типа и притягивает дырки. В связи с этим в полупроводнике происходит перемещение (диффузия) основных носителей: дырок из р -области в n -область и электронов из n -области в p -область. Ток, протекающий в цепи в результате диффузии основных носителей, называют диффузионным током . Следовательно, действие внешнего источника таково, что в результате увеличения числа основных носителей вблизи перехода оно нейтрализует пространственный заряд в запирающем слое, т. е. уменьшает ширину этого слоя и снижает потенциальный барьер, который до подключения источника препятствовал протеканию основных носителей заряда в полупроводнике после достижения равновесного состояния. Уменьшение потенциального барьера приводит к дальнейшему росту числа основных носителей, диффундирующих через переход.

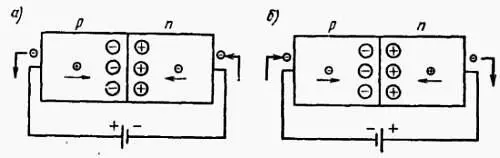

Рис. 3.4. р-nпереход, смещенный в прямом ( а) и обратном ( б) направлениях

Независимо от движения основных носителей в р-n переходе существует также перемещение неосновных носителей в противоположном направлении. Ток, протекающий в цепи в результате движения неосновных носителей заряда, называют обратным током (или тепловым). При смещении в проводящем направлении диффузионный ток значительно больше, чем обратный.

При подключении источника противоположной полярности (рис. 3.4, б ) переход смещается в обратном направлении. В этом случае дырки, находящиеся в области n -типа, движутся в направлении отрицательного полюса батареи через полупроводник p -типа, а электроны из полупроводника р -типа — в направлении положительного полюса батареи через полупроводник n -типа. Это движение неосновных носителей. Такое смещение вызывает расширение запирающего слоя и повышение потенциального барьера для основных носителей. При такой ситуации протекание основных носителей становится полностью невозможным, и во внешней цепи протекает лишь относительно малый обратный ток.

Свойства плоскостного (полупроводникового) диода определяются явлениями, происходящими в р-n переходе. На рис. 3.5 показана характеристика типичного плоскостного диода, представляющая зависимость постоянного тока, протекающего через диод, от постоянного напряжения, подводимого к диоду. Для малых напряжений в проводящем направлении ток равен нулю. Когда напряжение таково, что преодолевается потенциальный барьер в переходе, ток начинает возрастать, сначала незначительно, а затем почти линейно.

Напряжение, необходимое для преодоления потенциального барьера (пороговое значение), составляет около 0,2 для германиевых и 0,7 Б для кремниевых диодов. При отрицательных напряжениях, смещающих диод в обратном направлении, существует относительно небольшой обратный ток, возрастающий с ростом температуры. Этот рост особенно велик для кремниевых диодов, однако обратный ток для германиевых диодов значительно больше. Обратные токи для типовых плоскостных диодов лежат обычно в пределах от микроампер до пикоампер, в то же время токи, протекающие в прямом направлении при напряжении, не превышающем нескольких вольт, составляют от нескольких миллиампер до нескольких ампер.
