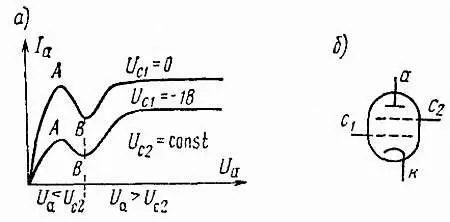

Рис. 5.22. Примерный вид характеристик тетрода ( а) и его условное графическое обозначение ( б)

При напряжениях U a< U C2электроны, достигающие анода, выбивают из него вторичные электроны, которые двигаются в направлении второй сетки, имеющей большее положительное напряжение, чем анод. Когда число вторичных электронов больше числа первичных, анодный ток изменяет направление (участок АВна характеристике). В определенном (динатронном) интервале напряжений лампа имеет отрицательное сопротивление и может быть использована для генерирования колебаний.

Разработаны лучевые тетроды специальной конструкции, у которых на выходной характеристике I а = f( U а ) нет участка, соответствующего отрицательному сопротивлению.

Пентод по сравнению с тетродом отличается в конструктивном отношении введением третьей сетки, называемой нулевой , защитной или антидинатронной и расположенной между второй сеткой и анодом. Защитная сетка соединена (снаружи или внутри лампы) с катодом лампы. Действие этой сетки заключается в создании нулевого потенциала между анодом и второй сеткой. Выбитые из анода вторичные электроны не попадают на вторую сетку, как это имеет место в тетроде (даже если ее потенциал значительно выше потенциала анода), и возвращаются к аноду и улавливаются им. На характеристике пентода (рис. 5.23) отсутствует участок с отрицательным сопротивлением.

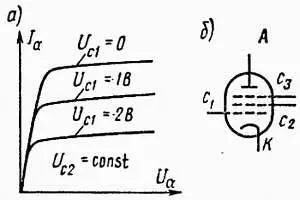

Рас. 5.23. Анодные характеристики пентода ( а) и его условное графическое обозначение ( б)

Роль анода сводится только к собиранию электронов. В пентоде, так же как и в тетроде, анодное напряжение оказывает очень слабое влияние на анодный ток. Внутренние емкости пентода во много раз меньше, чем у триода (тысячные доли пикофарад). В то же время по сравнению с триодом пентод имеет значительно большие внутреннее сопротивление (до нескольких мегом), коэффициент усиления и крутизну (до 10–20 мА/В). Благодаря этим свойствам пентода удается получать большое усиление в диапазоне как низких, так и высоких частот. Коэффициент усиления по напряжению К uпентода, работающего в качестве усилителя и нагруженного сопротивлением, значительно меньшим, чем внутреннее сопротивление пентода, приближенно равен произведению крутизны Sна сопротивление нагрузки R н: К u= S· R н. Из-за высокого внутреннего сопротивления пентод в большинстве случаев можно рассматривать как источник, ток которого не зависит от сопротивления нагрузки в широком интервале изменений этого сопротивления, т. е. как источник тока. Недостатком пентода как усилителя являются большие шумы, чем получаемые в случае триода. Это связано со значительно более высоким входным сопротивлением пентода по сравнению с триодом, что в основном следует из того факта, что малая емкость С а. св пентоде ограничивает обратное влияние с выхода на вход.

Электронно-лучевые трубки — это электровакуумные приборы, в которых образуется электронный пучок малого поперечного сечения, причем электронный пучок может отклоняться в желаемом направлении и, попадая на люминесцентный экран, вызывать его свечение (рис. 5.24). Электронно-лучевая трубка является электронно-оптическим преобразователем, превращающим электрический сигнал в соответствующее ему изображение в виде импульсного колебания, воспроизводимого на экране трубки. Электронный пучок образуется в электронном прожекторе (или электронной пушке), состоящем из катода и фокусирующих электродов. Первый фокусирующий электрод, который называют также модулятором , выполняет функции сетки с отрицательным смещением, направляющей электроны к оси трубки. Изменение напряжения смещения сетки влияет на число электронов, а следовательно, на яркость получаемого на экране изображения. За модулятором (в направлении к экрану) расположены следующие электроды, задачей которых является фокусирование и ускорение электронов. Они действуют на принципе электронных линз. Фокусирующе-ускоряющие электроды называются анодами и на них подается положительное напряжение. В зависимости от типа трубки анодные напряжения имеют значения от нескольких сотен вольт до нескольких десятков киловольт.

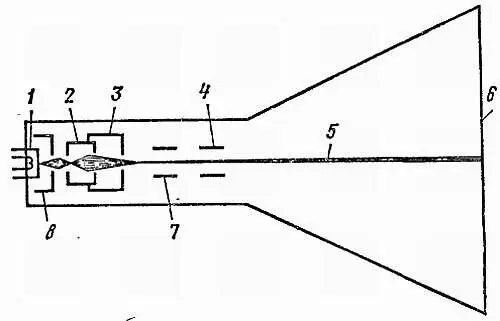

Рис. 5.24. Схематическое изображение электронно-лучевой трубки:

1 — катод; 2— анод I: 3— анод II; 4— горизонтальные отклоняющие пластины; 5— электронный пучок; 6— экран; 7— вертикальные отклоняющие пластины; 8— модулятор

В некоторых трубках фокусировку пучка производят с помощью магнитного поля путем использования катушек, расположенных снаружи лампы, вместо электродов, находящихся внутри трубки и создающих фокусирующее электрическое поле. Отклонение пучка также осуществляется двумя методами: с помощью электрического или магнитного поля. В первом случае в трубке помещают отклоняющие пластины, во втором — снаружи трубки монтируют отклоняющие катушки. Для отклонения как в горизонтальном, так и в вертикальном направлениях используют пластины (или катушки) вертикального или горизонтального отклонения луча.

Экран трубки покрыт изнутри материалом — люминофором, который светится под влиянием бомбардировки электронами. Люминофоры отличаются различным цветом свечения и разным временем свечения после прекращения возбуждения, которое называется временем послесвечения . Обычно оно составляет от долей секунды до нескольких часов в зависимости от назначения трубки.

Электронно-лучевые трубки в зависимости от их свойств и параметров находят очень широкое применение в измерительных приборах, в частности осциллографах (осциллоскопах), в качестве трубок, воспроизводящих колебания токов и напряжений, в радиолокационной технике и телевидении, в качестве приемных трубок — кинескопов.

Это электронно-лучевая трубка, предназначенная для воспроизведения телевизионного изображения, подводимого к трубке в виде электрического сигнала. Электрический видеосигнал, представляющий изображение, подводится к катоду. Он определяет яркость свечения точки на экране в данный момент, а сигналы, подводимые к отклоняющим катушкам (вертикальным и горизонтальным), — положение этой точки в тот же момент времени. Время послесвечения кинескопа подбирается таким, чтобы свечение каждой точки длилось настолько долго, чтобы одновременно наблюдались все поочередно высвечиваемые точки изображения. Впечатление непрерывности структуры изображения и непрерывности свечения на экране является следствием не только соответственно длительного послесвечения, но прежде всего особенности человеческого зрения, его инерционности и ограниченной разрешающей способности. В кинескопах, предназначенных для телевидения, применяют только магнитное отклонение с помощью катушек, расположенных снаружи трубки. В кинескопах для цветного телевидения, применяют три типа люминофоров с разным цветом свечения: зеленым, красным и синим. Такие люминофоры, например в виде очень малых таблеток, размещают в определенном порядке рядом друг с другом на экране трубки. Каждый из трех люминофоров возбуждается пучком электронов, выходящих из отдельной электронной пушки. Значения анодных напряжений в кинескопах для черно-белого телевидения не более 20 кВ, а в трубках, предназначенных для цветного телевидения, не более 30 кВ.
