Это электронно-лучевые трубки, предназначенные для накопления (запоминания) информации и воспроизведения этой информации по истечении длительного времени (нескольких часов). С этой целью в трубке предусмотрен дополнительный накопительный электрод, на котором электронный пучок образует определенное поверхностное распределение зарядов, представляющее записываемую информацию. В качестве запоминающих трубок используют также электронно-лучевые осциллографические трубки с очень большим временем послесвечения.

Это преобразователи, заменяющие оптическое изображение соответствующим ему электрическим сигналом. Передающие трубки работают на принципе использования явления фотоэмиссии или фотоэлектрической проводимости. Изображение с помощью объектива проектируется на пластину со светочувствительным материалом. Под влиянием света на пластине (мишени) возникает плоское распределение электрических зарядов, соответствующее распределению света и тени в проецируемом оптическом изображении. Электронный пучок, выходящий из электронной пушки передающей трубки в направлении мишени, вызывает последовательное преобразование «зарядного изображения» мишени («изображения», созданного различными электрическими зарядами) в ток, зависящий от этих зарядов, т. е. от света, падающего в данное место мишени. Последовательность преобразования отдельных зарядов в электрический ток задается телевизионной системой. Существуют различные виды передающих трубок. Чаще всего применяют трубки, называемые видиконами или суперортиконами (или ортиконом изображения ).

Декадные лампы (декатроны) — лампы тлеющего разряда (газосветные), предназначенные для счета импульсов в десятичном исчислении [19] Существуют также вакуумные декадные счетные лампы. . Типичная лампа такого типа имеет один анод и девять катодов, расположенных по окружности. Под влиянием подводимых к лампе импульсов возникают разряды, переходящие после каждого импульса на следующий катод. Светящееся пятно указывает цифру, соответствующую числу импульсов.

Это лампы специальной конструкции, используемые в технике сверхвысоких частот для усиления или генерирования колебаний. Их применяют в телевизионных и радиолокационных передающих устройствах большой мощности.

Это полупроводниковый прибор, использующий эффект Холла, основанный на том, что в полупроводниковой пластинке, включенной в электрическую цепь и соответствующим образом расположенной в магнитном поле, возникает напряжение, зависящее от этого поля. Датчики на эффекте Холла применяют для измерения напряженности поля, тока и мощности, а также в качестве усилителей и генераторов.

Это процесс, в результате которого переменное входное электрическое колебание преобразуются в выходное колебание только одного знака (рис. 6.1). Процесс выпрямления используется в устройствах электропитания (блоках питания) и демодуляторах.

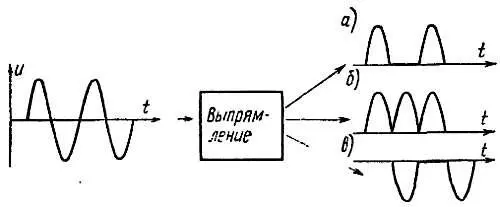

Рис. 6.1. Выпрямление синусоидального колебания:

а, в— однополупериодное; б— двухполупериодное

Выпрямление всегда осуществляется при использовании нелинейных элементов, обладающих свойством однонаправленного пропускания электрического тока. Благодаря таким свойствам на выходе выпрямляющего элемента получают ток одного знака.

Применяют полупроводниковые и вакуумные (кенотроны) диоды, газоразрядные диоды (газотроны), тиратроны, кремниевые и селеновые элементы, тиристоры и другие элементы с нелинейными свойствами в зависимости от применения, значений выпрямленных, напряжений и токов, отбираемых нагрузкой. В маломощных электронных устройствах для выпрямления чаще всего применяют полупроводниковые диоды.

Название «выпрямитель» используется прежде всего для схем, преобразующих переменный ток в постоянный. Выпрямителем называется также и сам элемент с однонаправленными свойствами, используемый в процессе выпрямления.

Однополупериодным выпрямителем называется такой выпрямитель, на выходе которого после процесса выпрямления остаются колебания одного знака. Схема однополупериодного выпрямителя, возбуждаемого синусоидальным сигналом, представлена на рис. 6.2.

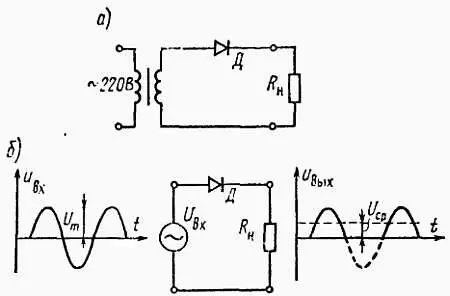

Рис. 6.2. Схема одпополупериодного выпрямителя, управляемого синусоидальным напряжением от трансформатора ( а) и внешнего источника ( б)

Диод включен таким образом, что проводит ток только при положительных полупериодах входного колебания, т. е. когда напряжение на его аноде больше потенциала катода. Среднее значение U cрколебания, полученного в результате выпрямления синусоидального напряжения с действующим значением Uи максимальным значением U m(см. рис. 4.4), равно

Например, при выпрямлении напряжения с действующим значением U = 220 В после выпрямления получаем среднее напряжение U cр~= 100 В. В отрицательный полупериод диод не проводит ток и все подведенное к выпрямителю напряжение действует на диоде как обратное напряжение выпрямителя. При изменении направления включения диода он будет проводить в отрицательные полупериоды и не проводить в положительные. Рассматриваемая схема выпрямителя называется последовательной . Название связано с тем, что нагрузка включается последовательно с нелинейным элементом (вентилем).

Двухполупериодным выпрямителем называют такой выпрямитель, в котором после процесса выпрямления остаются участки входного колебания, имеющие один знак. К ним после изменения знака добавляются участки, имеющие противоположный знак. Принципиальная схема двухполупериодного выпрямителя, управляемого синусоидальным сигналом от трансформатора, показана на рис. 6.3.
