Рис. 6.3. Схема двухполупериодного выпрямителя, управляемого синусоидальным напряжением от трансформатора

В периоды времени, когда на аноде диода Д 1 действует положительное напряжение, на аноде диода Д 2присутствует отрицательное и наоборот. Это происходит потому, что средняя точка вторичной обмотки трансформатора заземлена, и, следовательно, она имеет нулевой потенциал. При положительной полуволне напряжения на вторичной обмотке диод Д 1пропускает ток, а диод Д 2не пропускает. При отрицательной полуволне положительное напряжение действует на диоде Д 2, который при этом проводит, а диод Д 1, смещенный в обратном направлении, не проводит. Среднее значение напряжения, полученного на выходе двухполупериодного выпрямителя, как легко заметить, в 2 раза больше напряжения, полученного на выходе однополупериодного выпрямителя.

Выпрямитель на мостовой схеме, называемой иногда схемой Гретца , является двухполупериодным выпрямителем с четырьмя диодами, соединенными, как это показано на рис. 6.4.

Рис. 6.4. Двухполупериодная мостовая схема выпрямителя

Когда мгновенная полярность напряжения на вторичной обмотке такая, как это показано на рисунке, то проводит диод Д 1, а диод Д 2 не проводит. В это же время в другой ветви проводит диод Д 3, а диод Д 4не проводит. При этом в один полупериод входного напряжения ток протекает следующим путем: вывод трансформатора, находящийся при отрицательном потенциале («нижний»), диод Д 3, нагрузка, диод Д 1, вывод трансформатора, находящийся при положительном потенциале («верхний»), В данный момент — это однополупериодный выпрямитель с двумя диодами Д 3и Д 1, соединенными последовательно. В следующий полупериод полярность входного напряжения изменяется. Проводят диоды Д 2и Д 4и не проводят Д 1и Д 3. Теперь ток течет от верхнего вывода трансформатора через диод Д 4, нагрузку и диод Д 2к нижнему выводу трансформатора. Схема также работает как однополупериодный выпрямитель, и ток, текущий, через нагрузку, имеет то же самое направление, что и в предыдущий полупериод. Следовательно, ток течет через нагрузку в течение обоих полупериодов, и в сумме мостиковый выпрямитель работает как двухполупериодный выпрямитель.

Коэффициентом пульсаций выпрямителя называется отношение максимального значения переменной составляющей напряжения на выходе выпрямителя к значению его постоянной составляющей на этом выходе. В большинстве применении желательно, чтобы коэффициент пульсации был как можно меньше (например, меньше чем 0,002). Уменьшение пульсаций достигается путем применения соответствующих фильтров.

Использование трансформатора, работающего в выпрямительной схеме, характеризуется коэффициентом, определенным как отношение двух мощностей: выходной мощности постоянного тока и номинальной мощности вторичной обмотки трансформатора.

Это параметр, характеризующий эффективность схемы выпрямителя при преобразовании переменного напряжения в постоянное.

Коэффициент полезного действия (КПД) выпрямителя выражается отношением мощности постоянного тока, выделяемой в нагрузке, к входной мощности переменного тока. Коэффициент полезного действия определяется для резистивной нагрузки.

Это основная частота переменной составляющей, существующей на выходе выпрямителя. В случае однополупериодного выпрямителя частота пульсаций равна частоте входного колебания. Фильтрация пульсаций тем проще, чем выше частота пульсаций.

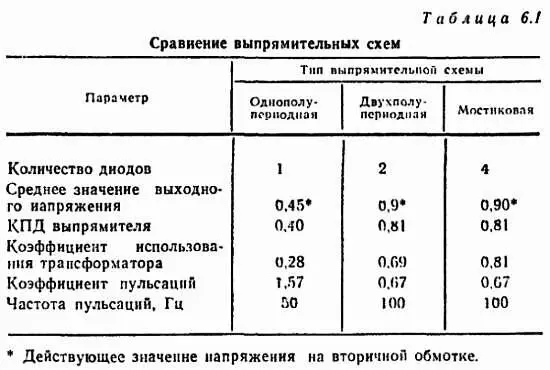

Существенным является сравнение с точки зрения технических параметров. При сравнении допустим, что действующее значение напряжения на вторичной обмотке трансформатора, питающего выпрямитель, во всех схемах одинаково и равно U, и его частота составляет 50 Гц. Трансформаторы влияют на напряжение Uи тем самым на выпрямленное напряжение. Простыми расчетами можно показать, что параметры отдельных схем такие, как указано в табл. 6.1. Из сопоставления следует, что наиболее выгодным с точки зрения технических параметров является выпрямитель по мостиковой схеме. Однако следует помнить, что в этой схеме применяют четыре диода или другие выпрямительные элементы.

Задачей фильтра, размещенного на выходе выпрямителя, является уменьшение пульсаций в выпрямленном напряжении. Выходное напряжение выпрямителя представляет собой полусинусоиду, мгновенное значение которой изменяется от нуля до максимального значения. Такое напряжение имеет определенную постоянную составляющую, которая, однако, не подходит для питания транзисторов и ламп из-за наличия «нежелательной» переменной составляющей.

Переменная составляющая в напряжении питания вызывает неустойчивость рабочей точки и проникает в полезный сигнал, проходящий через схемы, питаемые этим «нежелательным» колебанием. Из-за использования фильтра на выходе выпрямителя получают постоянное напряжение с относительно небольшой переменной составляющей, значение которой может быть настолько малым, что его можно использовать для питания транзисторов и ламп, т. е. в качестве напряжения питания. Переменная составляющая в питающем напряжении должна быть во много раз меньше полезного сигнала, проходящего через данную схему. Поэтому при питании выпрямленным напряжением схем, работающих при малых сигналах, необходимо применять фильтры с достаточной эффективностью фильтрации.

Это фильтры нижних частот, пропускающие с малым затуханием постоянную составляющую (с частотой, равной 0 Гц) и с большим затуханием переменную составляющую (в случае выпрямителей сетевого напряжения с частотой 50, 100 Гц и более), причем ослабление пульсаций тем больше, чем больше частота переменной составляющей. В однополупериодных сетевых выпрямителях частота основной составляющей пульсаций равна 50, в двухполупериодных — 100 Гц. Из этого следует, что эффективней подавляются пульсации, возникающие на выходе двухполупериодного выпрямителя. Помимо основной частоты в выпрямленном колебании имеется ряд гармонических частот.
