Самой важной чертой импульсной модуляции является временная дискретизация (временнóе квантование), заключающаяся в замене непрерывного временного колебания, например акустического, последовательностью дискретных значений (отсчетов) этого колебания, действующих в определенные отрезки времени. При передаче сигнала с импульсной модуляцией по радиоканалу импульсы, содержащие информацию о модулирующем сигнале, модулируют передатчик высокой частоты по амплитуде или частоте. В результате имеет место двухтактная модуляция.

Импульсы характеризуются многими параметрами: амплитудой, временным положением, длительностью, частотой и т. п. Благодаря этому имеется возможность применения многих видов импульсной модуляции. К наиболее часто встречаемым относится модуляция амплитуды, длительности или ширины импульсов, модуляция положения импульсов и импульсно-кодовая модуляция.

На рис. 11.27 представлены колебания, соответствующие различным видам импульсной модуляции.

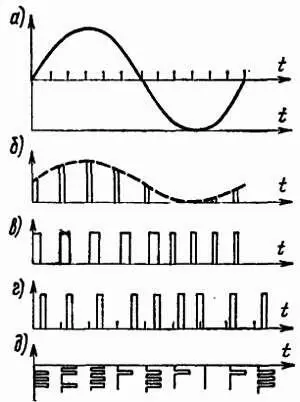

Рис. 11.27. Методы импульсной модуляции:

а— модулирующий сигнал; б— модуляция амплитуды импульса; в— модуляция ширины импульса; г— модуляция положения импульса; д— кодовая модуляция

При амплитудно-импульсной модуляции в каждый момент дискретизации амплитуда импульса пропорциональна мгновенной амплитуде модулирующего сигнала. При широтно-импульсной модуляции импульсы имеют постоянную амплитуду, но их ширина (длительность) пропорциональна амплитуде модулирующего сигнала в момент дискретизации. Для получения изменения ширины импульсов можно сдвигать во времени передний или задний фронт либо оба фронта одновременно. Если средняя ширина импульса составляет 5 мкс, то в процессе модуляции она может меняться от 1 до 9 мкс.

При модуляции положения импульсов их положение изменяется вблизи среднего значения. Сдвиг соответствует амплитуде сигнала в момент дискретизации. Два последних вида модуляции относятся к системе временной модуляции импульсов.

Импульсно-кодовая модуляция имеет наилучшие показатели. Эта модуляция основывается на одновременном использовании принципа дискретизации, временного квантования и кодирования. Квантование — это процесс, в котором модулирующий сигнал с непрерывно меняющейся амплитудой заменяется дискретным — ступенчатым сигналом с заранее заданным числом уровней. Это означает, что импульсам, амплитуда которых лежит в определенном интервале, называемом шагом квантования, соответствует один общий уровень.

Кодирование заключается в том, что отдельным уровням квантованного сигнала приписывается соответствующий кодовый символ. На практике кодовая модуляция осуществляется с помощью цифровых кодов, чаще всего двоичных. Например, четырехбитовый (разрядный) двоичный код позволяет принять 2 4, т. е. 16, амплитудных уровней от 0 до 15.

Если группы импульсов, полученные в результате импульсно-кодовой модуляции, снова преобразовать в сигнал, то возникает некоторое расхождение между воспроизведенным сигналом и первоначальным. Это расхождение, называемое шумами квантования, уменьшается с ростом числа уровней квантования.

Из упомянутых видов импульсной модуляции реже всего используется амплитудно-импульсная из-за невыгодных шумовых свойств. Наибольшее значение в связи с развитием цифровой техники имеет импульсно-кодовая модуляция.

Система группообразования (объединения и разделения) основана на одновременной передаче более чем одного сообщения на общей несущей частоте. Известны два метода группообразования — частотный и временной.

При частотном группообразовании каждому частотному каналу приписывается другая поднесущая частота. Каждое сообщение модулирует поднесущую. Модулированные поднесущие, суммированные соответствующим способом, модулируют затем высокочастотную несущую.

При временном группообразовании используется тот факт, что в системах с импульсной модуляцией длительность импульсов очень мала по сравнению с периодом дискретизации, т. е. имеется возможность размещения между импульсами, соответствующими одному сообщению, импульсов других сообщений. Это требует применения соответствующих коммутационных устройств. Последовательностью импульсов, представляющей много информационных каналов, модулируется затем высокочастотный передатчик.

Это отрасль техники (электроники), в которой сигналы, действующие в схемах, могут, как правило, иметь лишь два крайних (дискретных) уровня; высокий и низкий в отличие от аналоговых сигналов, которые имеют произвольные уровни и изменяются непрерывно (рис. 12.1).

Рис. 12.1. Пример цифрового ( а) и аналогового ( б) сигналов:

1 — высокий уровень; 2— низкий уровень

Элементы схем (лампы, транзисторы, диоды) работают как электронные ключи и находятся в одном из двух крайних состояний: пропускания (включения) или запирания (выключения).

Главные достоинства цифровой техники: высокая надежность и очень высокая помехоустойчивость. Кроме того, «двухуровенность» сигналов часто исключает ошибки при передаче и воспроизведении информации, содержащейся в цифровом сигнале, поскольку распознавание двух крайних уровней сигнала является надежным даже при наличии больших искажений и помех.

Цифровая техника находит широкое применение в измерительных, устройствах, математических и вычислительных машинах, различных профессиональных электронных устройствах и все более широко в бытовой аппаратуре повседневного использования. Во многих случаях введение цифровой техники вместо аналоговой увеличивает надежность работы и точность (в частности, устраняется погрешность отсчета), упрощает конструкцию, уменьшает габаритные размеры и массу устройств, упрощает программирование, дает возможность регистрации информации. Используемые в цифровой технике схемы имеют также ряд преимуществ: их можно изготавливать в виде полупроводниковых интегральных микросхем.

Основу цифровой техники образует двоичная система выражения цифр, называемая также бинарной системой, и связанный с ней математический аппарат, называемый булевой алгеброй.
