Зависимость выходного напряжения ограничительного каскада от напряжения на его входе изображена графически на рис. 345. На графике видно, что как бы ни повышалось входное напряжение, начиная с 0,1 В, напряжение на выходе ограничительного каскада не увеличится более чем до 4 В.

Рис. 345. Зависимость выходного напряжения ограничительного каскада от напряжения на его входе

С выхода ограничительного каскада усиленный сигнал через конденсатор С4 подается одновременно на входы обоих СЭР. Срабатывает же электромагнитное реле того СЭР, фильтр которого настроен в резонанс с частотой командного сигнала.

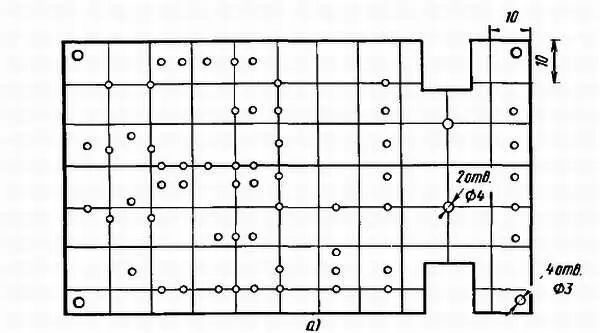

Приемник монтируй на гетинаксовой или текстолитовой плате толщиной 2–2,5 мм. Чертеж платы с разметкой отверстий на ней приведен на рис. 346, а .

Увеличив чертеж до натуральной величины, наклей его на плату и уже по нему сверли отверстия. Отверстия диаметром 4 мм предназначены для крепления электромагнитных реле, диаметром 3 мм — для крепления платы на модели, отверстия меньшего диаметра — для проволочных монтажных стоек-шпилек.

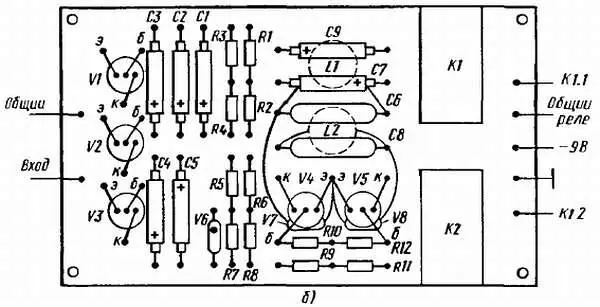

Размещая детали на плате и соединяя их, придерживайся схем, показанных на рис. 346, б и в . Соединения деталей делай медным проводом диаметром 0,4–0,5 мм в поливинилхлоридной изоляции.

Рис. 346. Монтажная плата двух командного приемника звукоуправляемой модели:

а— плата; б —вид на монтажную плату сверху; в— вид на монтажную плату снизу

Для приемника используй малогабаритные детали, иначе они не уместятся на монтажной плате или придется увеличивать ее размеры. Электромагнитные реле типа РЭС-10 (паспорт РС4.524.302), РЭС-6 (паспорт РФО.452.145) или самодельные. Диоды V6-V8 серии Д9 или Д2 с любым буквенным индексом. Статический коэффициент передачи тока h 21Э всех транзисторов может быть от 40 до 100. Электролитические конденсаторы К50-3 или К50-1. Их емкости могут быть больше, чем указаны на схеме. Если будешь использовать конденсаторы К50-6, разметку отверстий для них в плате придется изменить.

Катушки L1 и L2 фильтров СЭР намотай на кольцах из феррита марки 1000НМ или 2000НМ с наружным диаметром 10–13 мм. Всего на каждое кольцо с помощью челнока намотай около 1000 витков провода ПЭВ-1 0,08-0,1. Если кольца из феррита марок 400НН или 600НН, тогда для каждой катушки фильтра придется использовать два кольца, склеив их вместе торцами клеем БФ-2. Катушки фильтров, намотанные на ферритовых кольцах, крепи на монтажной плате винтами диаметром 2–2,6 мм с гайками (рис. 347).

Рис. 347. Крепление деталей фильтра СЭР приемника на монтажной плате

Микрофон — электромагнитный типа M1 (от слухового аппарата). Размещай его на амортизаторе, роль которого может выполнять пористая резина или поролон. Иначе от сотрясений модели могут быть ложные срабатывания приемника. Роль микрофона может также выполнять телефонный капсюль ДЭМ-4м или ТА-56М.

Даже при использовании малогабаритных деталей монтаж приемника получается очень плотным. В связи с этим принимай все меры, предупреждающие случайные соединения между деталями при ударах, которые неизбежны при испытании модели. На электролитические конденсаторы надень отрезки изоляционной трубки, чтобы избежать замыкания их корпусов с соседними деталями или монтажными стоиками. На выводы транзисторов надень более короткие отрезки изоляционной трубки, что исключит замыкание базовых цепей.

С особой осторожностью производи пайку, чтобы не повредить детали, изоляционные трубки.

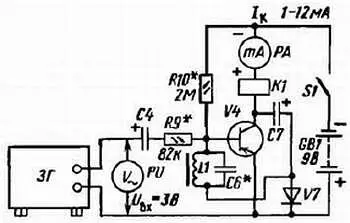

Налаживание приемника начинай с проверки работы фильтров СЭР дешифратора. Сначала проверь фильтр СЭР первого, затем второго канала управления. На вход селективного электронного реле СЭР1 через электролитический конденсатор С4, предварительно отпаяв его от резистора R7 и поменяв полярность его включения, подай от звукового генератора сигнал напряжением 3 В, а в коллекторную цепь транзистора V4 включи миллиамперметр РА на ток 20–30 мА (рис. 348).

Рис. 348. Снятие частотной характеристики фильтра СЭР дешифратора

Входное напряжение контролируй вольтметром переменного напряжения. При отсутствии сигнала на входе СЭР ток коллектора транзистора должен составлять 1,5–2 мА. Если этот ток значительно меньше, то уменьшай сопротивление резистора R10. При подключении параллельно этому резистору другого сопротивлением 1–2 кОм коллекторный ток транзистора должен резко возраст, а реле сработать.

После этого приступай к настройке контура L1C6 на частоту одного из командных сигналов. А для этого придется, пользуясь звуковым генератором, прежде всего снять частотную характеристику фильтра. Работа эта кропотливая, требует большого внимания и точности, но без нее не удастся заставить модель быть послушной звуковым командам. Кроме того, это поможет тебе прочно закрепить в памяти сущность работы дешифратора и получить наглядное представление о роли его деталей.

Следя за тем, чтобы напряжение сигнала на входе СЭР все время было равно 3 В, плавно изменяй частоту генератора примерно от 500 до 5000 Гц. Миллиамперметр в коллекторной цепи транзистора вначале будет показывать ток 1–2 мА. Затем на каком-то участке диапазона звуковых частот ток резко возрастает до 8-12 мА, а при дальнейшем изменении частоты генератора снова уменьшится до 1–2 мА. Вот этот участок возрастания и спадания тока транзистора, который тебе надо изобразить графически, и есть частотная характеристика фильтра. Тебе надо знать, какой она получится и что надо сделать, чтобы настроить фильтр на частоту командного сигнала.

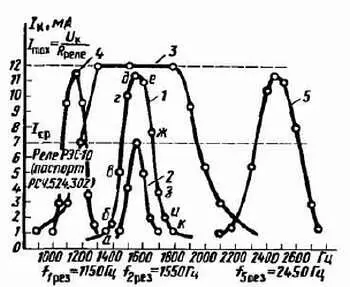

Возьми лист миллиметровой или клетчатой бумаги, начерти на ней две взаимно перпендикулярные линии - оси координат — и раздели их на одинаковые участки длиной по 5-10 мм (рис. 349).

Рис. 349. Частотные характеристики фильтров

По вертикальной оси вверх откладывай значения тока коллектора I к в миллиамперах, а по горизонтальной вправо — значения частоты генератора в герцах.
