Допустим, что до частоты 1350 Гц ток коллектора не изменялся и был равен 1 мА. С этого момента, который на кривой 1 (рис. 349) отмечен буквой а , ток начал увеличиваться. При частоте 1400 Гц он был равен 1,5 мА (точка б ), при частоте 1450 Гц — 5 мА (точка в ), а при частоте 1500 Гц — 10 мА (точка г ).

Если электромагнитное реле типа РЭС-10 с обмоткой сопротивлением 630 Ом (паспорт РС4.524.302), то при частоте 1550 Гц ток коллектора достигает наибольшего значения (точка д ), а затем начинает уменьшаться. Если значения тока коллектора отмечать точками примерно через каждые 500 Гц (точки е, ж, з, и, к ), а затем все эти точки соединить сплошной линией, получится график частотной характеристики фильтра. Для: нашего случая это будет кривая 1 , соответствующая резонансной частоте фильтра 1550 Гц при R9 = 82 кОм и С6 = 0,05 мкФ.

Резонансная частота фильтра СЭР твоего приемника может быть иной, но форма кривой его частотной характеристики должна быть близка к форме кривой 1 . Чем острее получится кривая частотной характеристики фильтра, тем выше его селективные свойства, тем, следовательно, выше качество работы приемной аппаратуры.

Допустим, что у тебя получилась именно такая кривая. Попробуй теперь (уже для эксперимента) сопротивление резистора R9 увеличить до 150–200 кОм и снова снять частотную характеристику фильтра. У тебя получится кривая, близкая к кривой 2 . Резонансная частота фильтра останется той же, а максимальный ток коллектора окажется настолько малым, что реле не сработает. Далее попробуй, наоборот, уменьшить сопротивление этого резистора до 20–27 кОм и еще раз снять частотную характеристику фильтра. Резонансная частота фильтра опять-таки останется прежней, а кривая ( 3 на рис. 349), не поднявшись выше тока насыщения транзистора, охватит очень широкую полосу частот. Фильтр с такой характеристикой совершенно непригоден, так как его селективность окажется прескверной — СЭР станет срабатывать при сигналах самых различных частот.

Эти эксперименты, которые займут не более часа, позволят тебе судить о влиянии резистора R9 на качество дешифратора приемника. Изменяя его сопротивление, тебе надо добиться, чтобы кривая частотной характеристики фильтра максимально приблизилась по форме к кривой 1 .

Теперь увеличь емкость конденсатора С6, подключив параллельно ему второй конденсатор емкостью 0,05 мкФ, или замени его конденсатором емкостью 0,1 мкФ, и снова сними частотную характеристику фильтра при R9 = 82 кОм. Кривая сдвинется в сторону низших звуковых, частот (кривая 4 ), так как теперь собственная частота колебательного контура фильтра уменьшилась. А если емкость конденсатора С6 уменьшить, например, до 0,025 мкФ (R9 = 82 кОм), увеличив, таким образом, собственную частоту контура, то и кривая частотной характеристики фильтра сдвинется в сторону высших звуковых частот (кривая 5 ).

Итак, изменяя емкость колебательного контура фильтра СЭР, можно подобрать такую резонансную частоту его, которая соответствует частоте звуковой команды свистка или дудочки. Аналогичные результаты получатся, если изменять индуктивность контурной катушки фильтра. Таким образом, перед тобой стоит задача: снимая частотные характеристики и подбирая опытным путем данные контуров фильтров, настроить их на частоты звуковых команд. При этом следи, чтобы напряжение сигнала на выходе звукового генератора все время было равно 3 В. Когда резонансные частоты контуров фильтров обоих СЭР подгонишь под частоты командных сигналов, еще раз сними их частотные характеристики.

Кривые не должны перекрывать друг друга, иначе могут происходить ложные срабатывания реле. Частотные характеристики фильтров приемника, изготовленного моими юными друзьями, о котором я здесь рассказываю, соответствовали кривым 1 и 5 (рис. 349).

Усилитель 3Ч приемника, если в нем нет неисправных деталей и он смонтирован без ошибок, налаживания не требует. Проверить же его работу можно так. Вместо резистора R7 включи в цепь коллектора транзистора V3 головные телефоны, а на вход усилителя — микрофон. Перед микрофоном подай звуковой сигнал свистком или дудочкой — в телефоне должен прослушиваться достаточно громкий звук, а одно из СЭР должно сработать. Громкость звука любой команды не должна меняться по мере удаления его источника от микрофона на расстояние до 18–20 м. Это подтвердит, что усилитель и каскад ограничения сигнала работают исправно. Налаженный таким образом приемник можно ставить на модель.

Если ты захочешь увеличить зону действия приемника управляемой модели, тебе придется отказаться от свистков или дудочки и собрать более надежный передатчик звуковых команд.

Принципиальная схема и возможная конструкция такого передатчика показаны на рис. 350.

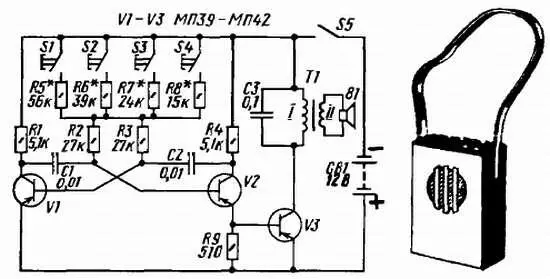

Рис. 350. Принципиальная схема ( а) и возможная конструкция ( б) передатчика звуковых команд

Это симметричный мультивибратор с усилителем мощности. Нагрузкой усилителя служит динамическая головка В1, являющаяся источником командных сигналов, включенная в коллекторную цепь транзистора V3 через выходной трансформатор T1.

Передатчик четырехкомандный (с запасом на случай, если потребуется увеличить число команд). Управлялся он четырьмя кнопочными выключателями (или тумблерами) S1-S4. Для питания потребуется источник напряжением около 12 В, составленный, например, из трех батарей 3336Л.

Частота звукового сигнала определяется сопротивлением того из резисторов R5-R8, который одной из кнопок S1 — S4 включается (через резисторы R2 и R4) в базовые цепи транзисторов мультивибратора. Если ни один из этих резисторов не включен в эти цепи, отрицательное напряжение не подается на базы транзисторов V1 и V2 и мультивибратор не возбуждается.

Подбирая резисторы R5 R8, генератор передатчика можно настроить на частоты 1550, 1950, 2350 и 2720 Гц. Если выберешь иные резонансные частоты фильтров СЭР приемника, соответственно придется подобрать и номиналы этих резисторов. Разумеется, число команд можно уменьшить.

Конструкция передатчика произвольная. Важно лишь, чтобы он был удобен при управлении моделью. Это может быть фанерный ящичек размерами примерно 120х160 мм с ремешком, накидывающимся на шею. На передней стенке ящичка динамическая головка, на верхней (или задней) — выключатель питания и кнопки управления передатчиком, внутри — монтажная плата и батарея питания.

Для управления моделями по радио Министерством связи СССР отведен участок любительского диапазона 28,0-28,2 МГц и частота 27,12 МГц. Разрешенная мощность передатчика не больше 1 Вт. Но для надежного управления моделями вполне достаточна мощность передатчика 0,25-0,5 Вт.
