Виктор Борисов - Юный радиолюбитель [7-изд]

Во вторичной обмотке трансформатора Т2, через которую питаются коллекторные цепи транзисторов V4 и V5 усилителя мощности передатчика, развивается переменное напряжение с амплитудой около 12 В. В результате воздействия этого напряжения на ток транзисторов передатчика антенна W1 излучает электромагнитные колебания, модулированные по амплитуде колебаниями звуковой частоты командного сигнала. Глубину модуляции регулируют переменным резистором R15.

В целом передатчик работает так. Задающий генератор вырабатывает переменное напряжение частотой, соответствующей участку 28,0-28,2 МГц, которое подается на усилитель мощности, питающий антенну. Одновременно на усилитель мощности подается переменное напряжение звуковой частоты. Когда не нажата ни одна из кнопок управления звуковым генератором, с выхода модулятора на усилитель мощности передатчика через дроссель L7 подается напряжение частотой 70–80 Гц. В это время антенна передатчика излучает электромагнитные колебания, несущая которых промодулирована по амплитуде колебаниями частотой 70–80 Гц. При нажатии одной из кнопок звукового генератора несущая электромагнитной энергии, излучаемой передатчиком, модулируется напряжением частотой 1000 или 2500 Гц, что и является шифром команд радиоуправления.

Модулятор и задающий генератор с усилителем мощности, налаживать которые ты будешь раздельно, монтируй на отдельных гетинаксовых платах размерами 145х70 и толщиной 2–2,5 мм. Плата модулятора с разметкой отверстий и соединения деталей на ней показаны на рис. 353.

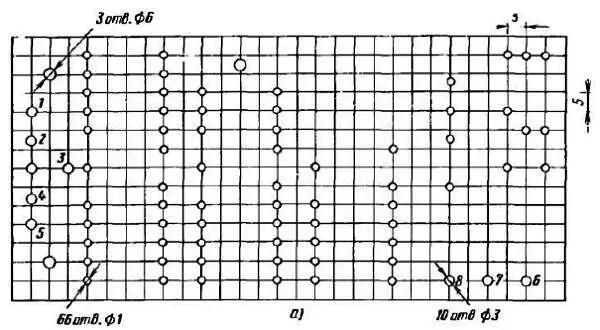

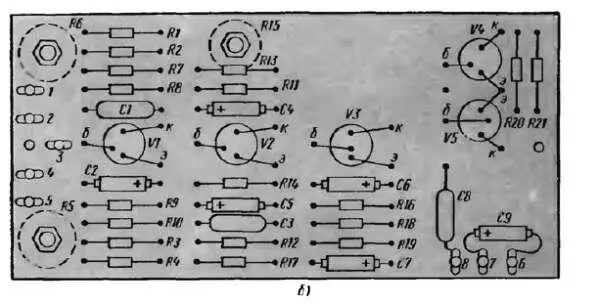

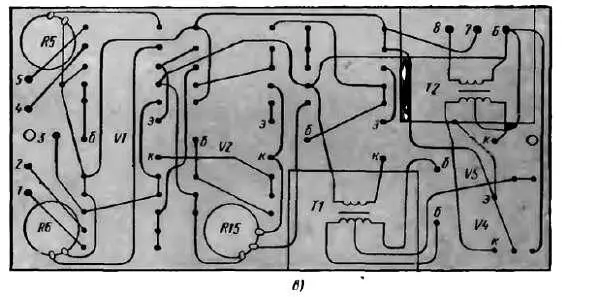

Рис. 353. Плата модулятора:

а— разметка отверстий; б— вид на монтаж сверху; в— вид на монтаж снизу

Отверстия в плате сверли сверлами трех диаметров: 6 мм — для переменных резисторов, 3 мм — для выводных ламелей, 1 мм — для монтажных стоек. Два отверстия диаметром 3 мм, свободные от деталей, предназначены для крепления платы в футляре передатчика.

Статический коэффициент передачи тока транзисторов модулятора может быть от 40 до 100. Те из них, которые будут работать в усилителе мощности (V4 и V5), должны иметь возможно более близкие параметры по h 21Э и I КБО . Переменные резисторы R5, R6 и R15 — типа СПО. Постоянные резисторы и конденсаторы — любые малогабаритные.

Трансформаторы Т1 и Т2 самодельные. Для них нужны магнитопроводы из пластин Ш-8; толщина наборов 8 мм. Первичная обмотка трансформатора Т1 содержит 2000 витков провода ПЭВ-1 0,12, вторичная — 250 витков провода ПЭВ-1 0,15 с отводом от середины (две секции по 125 витков). Первичная обмотка трансформатора Т2 — 1300 витков провода ПЭВ-1 0,15, с отводом от середины (две секции по 650 витков), вторичная — 700 витков такого же провода. Оба трансформатора крепи с нижней стороны платы. Отверстия для крепежных винтов сверли по месту.

Никакой специальной регулировки модулятор не требует, а с наладкой отдельных его каскадов ты уже знаком. Если на выход модулятора (выводы 6 и 8 ) подключить высокоомные телефоны, то в них будет прослушиваться достаточно громкий звук очень низкого тона. При нажатии кнопок S1 и S2 звук в телефонах должен соответствовать частотам 1000 и 2500 Гц.

Нагрузи вторичную обмотку трансформатора Т2 на резистор сопротивлением 390–430 Ом и измерь на нем вольтметром переменное напряжение. Вращая ось переменного резистора R15, добейся, чтобы вольтметр показывал напряжение 8 В. Отключив эту временную нагрузку, можешь считать, что модулятор передатчика готов.

Плата генератора передатчика с разметкой всех необходимых отверстий под монтажные стойки, детали и выводные ламели, а также схемы соединения деталей показаны на рис. 354. От качества сборки и монтажа его в большой степени зависит качество работы всего передатчика.

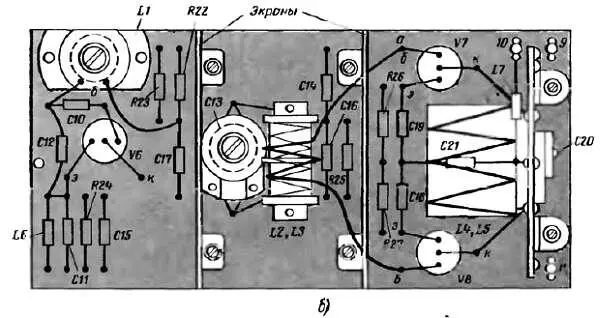

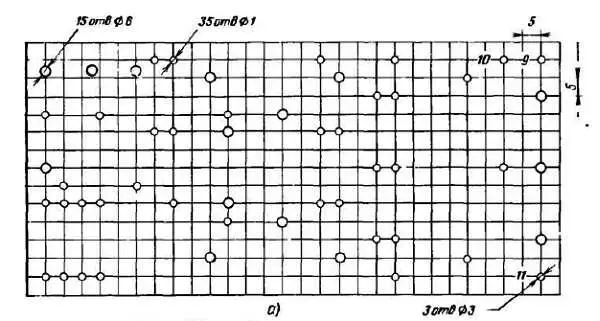

Рис. 354. Плата задающего генератора передатчика с усилителем мощности:

а— разметка отверстий; б— вид на монтаж сверху; в— вид на монтаж снизу

Для стабильной работы задающего генератора и усилителя мощности их детали должны быть высокого качества: конденсаторы постоянной емкости КТК или КДК, подстроечные конденсаторы — КПК, резисторы — MЛT-0,5, а катушки должны быть выполнены с особой тщательностью. Для устранения паразитной связи между группами деталей на плате установлены экраны — пластинки из листового алюминия шириной 35 мм с лапками для крепления.

Транзисторы V6-V8 (П403, П416, П422, ГТ308 и др. высокочастотные) должны иметь коэффициент h 21Э от 80 до 150. Различие в коэффициёнте h 21Э для транзисторов V7 и V8 не должно превышать 20–30 %. Каркас катушки L1 выточи из органического стекла или полистирола по чертежам, показанным на рис. 355, а . Подстроечный сердечник катушки выточи из алюминия, а в его «пяточке» сделай шлиц для отвертки. Перемещая сердечник внутри катушки, ты будешь настраивать задающий контур на необходимую частоту. Во избежание самопроизвольного вывинчивания сердечника между ним и внутренней поверхностью каркаса вставь кусочек резины сечением 1х1 мм. Катушку намотай проводом ПЭВ-1 0,4–0,5, уложив на каркасе 10 витков. Более точно число витков установишь в процессе налаживания задающего генератора.

Катушки L2 и L3 намотай на двухсекционном каркасе, выточенном из органического стекла по чертежам, приведенным на рис. 355, б . Катушка L2 должна содержать 14 витков провода ПЭВ-1 0,5, уложенных по семь витков в каждой секции, с шагом намотки 1 мм. Катушку L3 намотай проводом диаметром 0,8 мм в поливинилхлоридной изоляции поверх катушки L2. Всего она должна содержать четыре витка — по два витка в каждой секции, но намотанных в равные стороны. Наматывай катушку так: отрезок провода длиной примерно 300 мм оголи в середине на длине 30–40 мм, сложи провод вдвое, а оголенный участок скрути и пропаяй — это будет средний вывод катушки L3. Закрепи его в прорези среднего фланца каркаса, а половинки провода намотай в разных направлениях. Крайние витки катушки аккуратно закрепи шелковой ниткой. Длинные выводы катушки L3 пойдут к базам транзисторов V7 и V8.

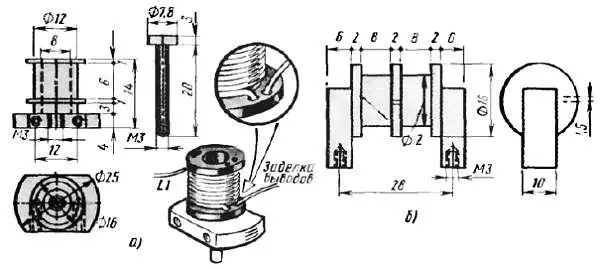

Рис. 355. Катушка L1и каркас катушек L2и L3задающего генератора
