Проследи цепь питания нагрузки R н (приемник, усилитель), подключаемый к зажимам X1 «-» и Х2 «+» блока. Ток в этой цепи, а значит, и напряжение на нагрузке зависят от состояния транзистора V7, включенного в эту цепь. Когда этот транзистор открыт и сопротивление его участка эмиттер-коллектор мало (несколько ом), все напряжение выпрямителя падает на нагрузке R н . Когда же транзистор закрыт и сопротивление участка эмиттер-коллектор становится очень большим, то почти все напряжение выпрямителя падает на этом участке, а на долю нагрузки практически ничего не остается. Состоянием же транзистора V7 управляет транзистор V6, который в свою очередь управляется напряжением, подаваемым на его базу с движка переменного резистора R2. Оба транзистора включены по схеме ОК (эмиттерные повторители) и работают как двухкаскадный усилитель тока. Нагрузкой транзистора V6 являются эмиттерный р-n переход транзистора V7 и резистор R3, а нагрузкой регулирующего транзистора V7 — цепи приемника или усилителя, подключенные к выходу блока.

Управляющую цепь стабилизатора напряжения образуют параметрический стабилизатор, состоящий из резистора R1 и стабилитрона V5, и подключенный к нему переменный резистор R2. Благодаря стабилитрону и конденсатору С2 на переменном резисторе (по отношению к стабилитрону он включен потенциометром, т. е. делителем напряжения) действует постоянное напряжение, равное напряжению стабилизации U cт используемого в блоке стабилитрона.

В описываемом блоке это напряжение равно 12 В. Когда движок переменного резистора находится в крайнем нижнем (по схеме) положении, управляющий транзистор V6 закрыт, так как напряжение на его базе (относительно эмиттера) равно нулю. Регулирующий транзистор V7 в это время тоже закрыт. По мере перемещения движка переменного резистора вверх на базу транзистора V6 подается открывающее отрицательное напряжение и в его эмиттерной цепи появляется ток. Одновременно отрицательным напряжением, падающим на эмиттерном резисторе R3 транзистора V6, открывается транзистор V7, и во внешней цепи блока питания появляется ток. Чем больше отрицательное напряжение на базе транзистора V6, тем больше открываются транзисторы, тем больше напряжение на выходе блока питания и ток в его нагрузке.

Наибольшее напряжение на выходе блока почти равно напряжению стабилизации стабилитрона V5 (Д813), а наибольший ток, потребляемый нагрузкой от блока, удвоенному прямому току диодов выпрямителя. В выпрямителе описываемого блока используются диоды серии Д226, максимальный выпрямленный ток которых равен 300 мА (03 А). Значит, и наибольший ток, потребляемый от блока питания нагрузкой, может достигать 600 мА. При изменении тока в нагрузке от нескольких миллиампер до 280–300 мА напряжение на ней остается практически неизменным.

Возможная конструкция блока питания показана на рис. 170, а . Штриховыми линиями условно обозначены углы фанерного ящичка — корпуса блока. Все детали, кроме переменного резистора R2 с выключателем питания S1, резистора R4 и выходных зажимов, смонтированы гетинаксовой панели, которая винтами укреплена на дне корпуса.

Ориентировочные размеры этой панели, схема размещения и соединения деталей на ней показаны на рис. 170, б . На этом чертеже детали изображены так же, как на принципиальной схеме — символически, а соединительные проводники, находящиеся снизу панели, — штриховыми линиями.

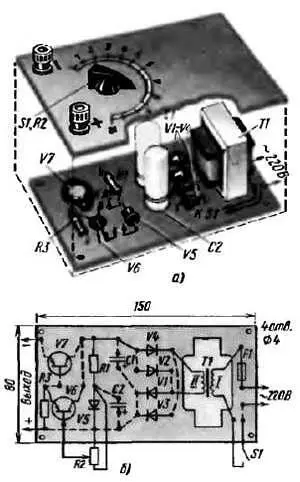

Рис. 170. Конструкция блока питания и схема соединения деталей на монтажной плате

Корпус транзистора V6 находится в отверстии (диаметром 10 мм) в плате. Нижняя часть корпуса транзистора V7 также находится в отверстии в плате (диаметром 17 мм), сверху он прижат к плате фланцем. Переменный резистор R2 с выключателем S1 (переменный резистор ТК или ТКД) и выходные зажимы блока укреплены на другой панели, выпиленной из листового гетинакса, стеклотекстолита или иного изоляционного материала толщиной 2–3 мм (в крайнем случае — из фанеры), являющейся крышкой ящика. Они соединяются с соответствующими им точками монтажной панели многожильными проводниками в надежной изоляции. Резистор R4 подпаян непосредственно к выходным зажимам.

Резистор R2 на мощность рассеяния менее 0,5 Вт должен быть группы А , т. с. его сопротивление между выводом движка и любым из крайних выводов прямо пропорционально углу поворота оси. Это необходимо для того, чтобы его шкала выходных напряжений была возможно более равномерной. Коэффициент h 21Э транзисторов может быть небольшим, например 15–20, важно лишь, чтобы они были исправными. Причем вместо транзистора МП39 можно использовать любые другие маломощные низкочастотные транзисторы (МП40-МП42), а вместо П213Б — транзисторы П214-П217, П201, П4 с любым буквенным индексом. Мощный транзистор V7 желательно установить на радиаторе. Резисторы R1, R3 — типа МЛТ на любую мощность рассеяния. Электролитические конденсаторы — типа К50-6. Их емкости могут быть больше 500 мкФ, что еще лучше сгладит пульсации выпрямленного тока. Что же касается их номинальных напряжений, то для конденсатора С1 оно должно быть не менее 25 В, а для С2 — не менее 15 В. Стабилитрон V5 серии Д813 или подобные ему Д811, Д814Г с напряжением стабилизации 12 В. Для самого выпрямителя кроме диодов серии Д226 можно использовать диоды Д7 с любым буквенным индексом.

Функцию сетевого трансформатора Т1 выполняет выходной трансформатор кадровой развертки ТВК-70, первичная обмотка которого используется как сетевая. При напряжении сети 220 В на его вторичной обмотке получается переменное напряжение около 12 В, а на выходе выпрямителя (на конденсаторе С1) — постоянное напряжение 16–17 В.

Но сетевой трансформатор может быть самодельным, о чем у нас уже был разговор в этой беседе. Монтируя детали блока питания, особое внимание удели правильной полярности включения диодов, электролитических конденсаторов и выводов транзисторов. А закончив монтаж, проверь его по принципиальной схеме — нет ли ошибок, ненужных соединений. Только после этого подключай его к сети и проверяй его работоспособность.

Включив питание, сразу же измерь вольтметром постоянного тока напряжение на выходе блока. В положении движка переменного резистора R2 в крайнем верхнем (по схеме) положении оно должно соответствовать номинальному напряжению стабилизации стабилитрона (в нашем случае 12 В) и плавно уменьшаться почти до нуля при вращении оси переменного резистора против направления движения часовой стрелки. Если, наоборот, при таком вращении оси резистора напряжение увеличивается, то поменяй местами проводники, идущие к крайним выводам этого регулятора выходного напряжения блока.
