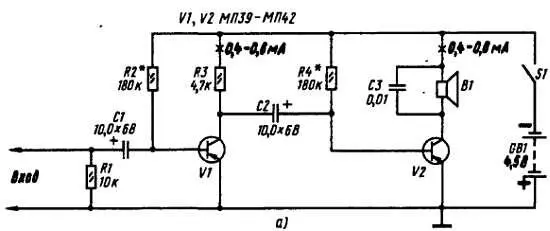

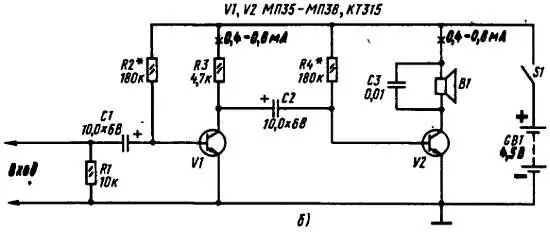

Рис. 174. Двухкаскадные усилители 3Ч на транзисторах структуры р-n-р( а) и на транзисторах структуры n-р-n( б)

В любом из этих вариантов усилителя могут работать транзисторы со статическим коэффициентом передачи тока h 21Э 20–30 и больше. В каскад предварительного усиления (первый) надо поставить транзистор с большим коэффициентом h 21Э . Роль нагрузки В1 выходного каскада могут выполнять головные телефоны, телефонный капсюль ДЭМ-4м или абонентский громкоговоритель. Для питания усилителя используй батарею 3336Л или сетевой блок питания (о котором я рассказал в предыдущей беседе).

Предварительно усилитель собери на макетной панели, чтобы всесторонне изучить и научиться налаживать его, после чего перенесешь его детали на постоянную плату.

Сначала на панели смонтируй детали только первого каскада и конденсатор С2. Между правым (по схеме) выводом этого конденсатора и заземленным проводником источника питания включи головные телефоны. Если теперь вход усилителя соединить с выходными гнездами детекторного приемника, настроенного на какую-либо радиостанцию, или подключить к нему звукосниматель и проиграть грампластинку, в телефонах появится звук радиопередачи или грамзаписи. Подбирая сопротивление резистора R2 (так же, как при подгонке режима работы однотранзисторного усилителя, о чем я рассказывал в седьмой беседе), добейся наибольшей громкости. При этом миллиамперметр, включенный в коллекторную цепь транзистора, должен показывать ток, равный 0,4–0,6 мА. При напряжении источника питания 4,5 В это наивыгоднейший режим работы транзистора.

Затем смонтируй детали второго (выходного) каскада усилителя, телефоны включи в коллекторную цепь его транзистора. Теперь телефоны должны звучать значительно громче. Еще громче, возможно, они будут звучать после того, как подбором резистора R4 будет установлен коллекторный ток транзистора 0,4–0,6 мА.

Можно, однако, поступить иначе: смонтировать все детали усилителя, подбором резисторов R2 и R4 установить рекомендуемые режимы транзисторов (по токам коллекторных цепей или напряжениям на коллекторах транзисторов) и только после этого проверять его работу на звуковоспроизведение. Такой путь более техничный. А для более сложного усилителя, а тебе придется иметь дело в основном именно с такими усилителями, он единственно правильный.

Надеюсь, ты понял, что мои советы по налаживанию двухкаскадного усилителя в равной степени относятся к обоим его вариантам. И если коэффициенты передачи тока их транзисторов будут примерно одинаковыми, то и громкость звучания телефонов — нагрузок усилителей должна быть одинаковой. Но, как я уже говорил, нагрузкой усилителя может быть телефонный капсюль ДЭМ-4м или абонентский громкоговоритель. Режим работы выходного транзистора при этом должен измениться. С капсюлем ДЭМ-4м, сопротивление которого 60 Ом, ток покоя транзистора каскада надо увеличить (уменьшением сопротивления резистора R4) до 4–6 мА, а с абонентским громкоговорителем (сопротивление первичной обмотки его согласующего трансформатора, используемого как выходной трансформатор, еще меньше) — увеличить до 8-10 мА.

Принципиальная схема третьего варианта двухкаскадного усилителя показана на рис. 175.

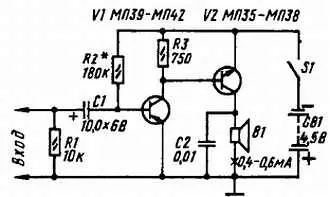

Рис. 175. Усилитель на транзисторах разной структуры

Особенностью этого усилителя является то, что в первом его каскаде работает транзистор структуры р-n-р , а во втором - структуры n-р-n . Причем база второго транзистора соединена с коллектором первого не через связующий конденсатор, как в усилителе первых двух вариантов, а непосредственно или, как еще говорят, гальванически. При такой связи расширяется диапазон частот усиливаемых колебаний, а режим работы второго транзистора определяется в основном режимом работы первого, который устанавливают подбором резистора R2. В таком усилителе нагрузкой транзистора первого каскада служит не резистор R3, а эмиттерный р-n переход второго транзистора. Резистор же нужен лишь как элемент смещения: создающееся на нем падение напряжения открывает второй транзистор. Если этот транзистор германиевый (МП35-МП38), сопротивление резистора R3 может быть 680–750 Ом, а если кремниевый (МП111-МП116, КТЗ15) — около 3 кОм.

К сожалению, стабильность работы такого усилителя при изменении напряжения питания или температуры невысока. В остальном все то, что сказано применительно к усилителям первых двух вариантов, относится и к этому усилителю.

Можно ли усилители питать от источника постоянного тока напряжением 9 В, например от двух батарей 3336Л, или, наоборот, от источника напряжением 1,5–3 В — от одного-двух элементов 332 или 316? Разумеется, можно: при более высоком напряжении источника питания нагрузка усилителя — головка громкоговорителя — должна звучать громче, при более низком — тише. Но при этом несколько иными должны быть и режимы работы транзисторов.

Кроме того, при напряжении источника питания 9 В номинальные напряжения электролитических конденсаторов С2 первых двух вариантов усилителя должны быть не менее 10 В. Пока детали усилителя смонтированы на макетной панели, все это нетрудно проверить опытным путем и сделать соответствующие выводы.

Смонтировать детали налаженного усилителя на постоянной плате — дело несложное. Для примера на рис. 176 показана монтажная плата усилителя первого варианта (по схеме на рис. 174, а ).

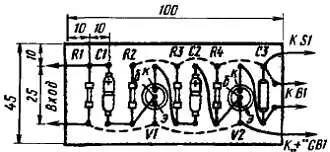

Рис 176. Монтажная плата двухкаскадного усилителя 3Ч

Плату выпили из листового гетинакса или текстолита толщиной 1,5–2 мм. Ее размеры, указанные на рисунке, примерные и зависят от габаритов имеющихся у тебя деталей. Например, на схеме мощность резисторов обозначена 0,125 Вт, емкости электролитических конденсаторов — по 10 мкФ. Но это не значит, что только такие детали надо ставить в усилитель. Мощности рассеяния резисторов могут быть любыми. Вместо электролитических конденсаторов К50-3 или K52-1, показанных на монтажной плате, могут быть конденсаторы К50-6, к тому же на большие номинальные напряжения. В зависимости от имеющихся у тебя деталей может измениться и монтажная схема усилителя.

О самом монтаже я уже говорил в девятой беседе. Если забыл, загляни в нее еще раз.
