Для громкого воспроизведения колебаний звуковой частоты транзисторный усилитель должен быть минимум двух-трехкаскадным. В усилителях, содержащих несколько каскадов, различают каскады предварительного усиления и выходные, или оконечные, каскады. Выходным называют последний каскад усилителя, работающий на телефоны или динамическую головку громкоговорителя, а предварительными — все находящиеся перед ним каскады.

Задача одного или нескольких каскадов предварительного усиления заключается в том, чтобы увеличить напряжение звуковой частоты до значения, необходимого для работы транзистора выходного каскада. От транзистора выходного каскада требуется повышение мощности колебаний звуковой частоты до уровня, необходимого для работы динамической головки.

Для выходных каскадов наиболее простых транзисторных усилителей радиолюбители часто используют маломощные транзисторы, такие же, что и в каскадах предварительного усиления.

Объясняется это желанием делать усилители более экономичными, что особенно важно для переносных конструкций с питанием от батарей. Выходная мощность таких усилителей небольшая — от нескольких десятков до 100–150 мВт, но и ее бывает достаточно для работы телефонов или маломощных динамических головок. Если же вопрос экономии энергии источников питания не имеет столь существенного значения, например при питании усилителей от электроосветительной сети, в выходных каскадах используют мощные транзисторы.

Каков принцип работы усилителя, состоящего из нескольких каскадов?

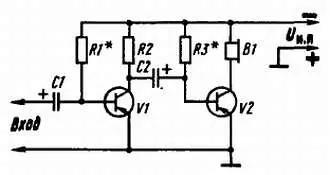

Схему простого транзисторного двухкаскадного усилителя 3Ч ты видишь на рис. 173. Рассмотри ее внимательно.

Рис. 173. Двухкаскадный усилитель на транзисторах

В первом каскаде усилителя работает транзистор V1, во втором — транзистор V2. Здесь первый каскад является каскадом предварительного усиления, второй — выходным. Между ними — разделительный конденсатор С2. Принцип работы любого из каскадов этого усилителя одинаков и аналогичен знакомому тебе принципу работы однокаскадного усилителя. Разница только в деталях: нагрузкой транзистора V1 первого каскада служит резистор R2, а нагрузкой транзистора V2 выходного каскада — телефоны В1 (или, если выходной сигнал достаточно мощный, головка громкоговорителя). Смещение на базу транзистора первого каскада подается через резистор R1, а на базу транзистора второго каскада — через резистор R3. Оба каскада питаются от общего источника U н. п , которым может быть батарея гальванических элементов или выпрямитель. Режимы работы транзисторов устанавливают подбором резисторов R1 и R3, что обозначено на схеме звездочками.

Действие усилителя в целом заключается в следующем. Электрический сигнал, поданный через конденсатор С1 на вход первого каскада и усиленный транзистором V1, с нагрузочного резистора R2 через разделительный конденсатор С2 поступает на вход второго каскада. Здесь он усиливается транзистором V2 и телефонами В1, включенными в коллекторную цепь транзистора, преобразуется в звук.

Какова роль конденсатора С1 на входе усилителя? Он выполняет две задачи: свободно пропускает к транзистору переменное напряжение сигнала и предупреждает замыкание базы на эмиттер через источник сигнала. Представь себе, что этого конденсатора во входной цепи нет, а источником усиливаемого сигнала служит электродинамический микрофон с малым внутренним сопротивлением. Что получится? Через малое сопротивление микрофона база транзистора окажется соединенной с эмиттером. Транзистор закроется, так как будет работать без начального напряжения смещения. Он будет открываться только при отрицательных полупериодах напряжения сигнала. А положительные полупериоды, еще больше закрывающие транзистор, будут им «срезаны». В результате транзистор станет искажать усиливаемый сигнал. Конденсатор С2 связывает каскады усилителя по переменному току. Он должен хорошо пропускать переменную составляющую усиливаемого сигнала и задерживать постоянную составляющую коллекторной цепи транзистора первого каскада. Если вместе с переменной составляющей конденсатор будет проводить и постоянный ток, режим работы транзистора выходного каскада нарушится и звук станет искаженным или совсем пропадет.

Конденсаторы, выполняющие такие функции, называют конденсаторами связи, переходными или разделительными .

Входные и переходные конденсаторы должны хорошо пропускать всю полосу частот усиливаемого сигнала — от самых низких до самых высоких. Этому требованию отвечают конденсаторы емкостью не менее 5 мкФ. Использование в транзисторных усилителях конденсаторов связи больших емкостей объясняется относительно малыми входными сопротивлениями транзисторов. Конденсатор связи оказывает переменному току емкостное сопротивление, которое будет тем меньшим, чем больше его емкость. И если оно окажется больше входного сопротивления транзистора, на нем будет падать часть напряжения переменного тока, большая, чем на входном сопротивлении транзистора, отчего будет проигрыш в усилении. Емкостное сопротивление конденсатора связи должно быть по крайней мере в 3–5 раз меньше входного сопротивления транзистора. Поэтому-то на входе, а также для связи между транзисторными каскадами ставят конденсаторы больших емкостей. Здесь используют обычно малогабаритные электролитические конденсаторы с обязательным соблюдением полярности их включения.

Таковы наиболее характерные особенности элементов двухкаскадного транзисторного усилителя 3Ч.

Для закрепления в памяти принципа работы транзисторного двухкаскадного усилителя 3Ч предлагаю смонтировать, наладить и проверить в действии несколько его вариантов.

Принципиальные схемы двух вариантов такого усилителя изображены на рис. 174. Они, по существу, являются повторением схемы разобранного сейчас транзисторного усилителя. Только на них указаны данные деталей и введены три дополнительных элемента: R1, С3 и S1. Резистор R1 — нагрузка источника колебаний звуковой частоты (детекторного приемника или звукоснимателя); С3 — конденсатор, блокирующий головку В1 громкоговорителя по высшим звуковым частотам; S1 — выключатель питания. В усилителе на рис. 174, а работают транзисторы структуры р-n-р , в усилителе на рис. 174, б — структуры n-р-n . В связи с этим полярность включения питающих их батарей разная: на коллекторы транзисторов первого варианта усилителя подается отрицательное, а на коллекторы транзисторов второго варианта - положительное напряжение. Полярность включения электролитических конденсаторов также разная. В остальном усилители совершенно одинаковые.
