Пауль Хоровиц - Искусство схемотехники. Том 3 [Изд.4-е]

Вместо простого дифференциального усилителя можно использовать измерительный усилитель, показанный на рис. 7.32; в этом случае существенно улучшатся параметры смещения по постоянному току на входе.

Пользователи термопар должны знать, что фирма Analog Devices выпускает усилители сигналов термопар с компенсацией холодного спая AD594 (тип J ) и AD595 (тип К ). Эти монолитные устройства обладают всем необходимым (включая опорную точку льда) для получения выходного напряжения пропорционального температуре и даже программируемую тройную точку для термопарного входа. Наилучшие из них имеют точность (без подстройки) ±1 °C при комнатной температуре и ±3 °C при -25 °C и при +75 °C. Фирма Linear Technology изготовляет компенсатор холодного спая микромощной термопары, сконструированные для использования с внешним прецизионным ОУ. В нем предусмотрена компенсация для всех типов термопар, приведенных в табл. 15.1 (кроме типа В ); благодаря коррекции кривизны второго порядка, точность сохраняется в широкой области температур. Наилучшие (LT1025A) имеют точность (без подстройки) +0,5 °C при комнатной температуре и ±2 °C при -25 и +80 °C.

Промышленностью выпускаются комплекты аппаратуры для измерения температур с помощью термопар самых различных конфигураций. Сюда входят вычислительные схемы для преобразования термоэлектрического напряжения в данные о температуре. Например, в цифровых термометрах, изготовляемых фирмами Analog Devices и Omega Engineering, достигается точность около 0,4 °C в интервале температур от —200 до +1000 °C и около 1 °C для температур, превышающих +2300 °C.

При сравнении с другими методами измерения температуры термопары обладают такими преимуществами, как небольшие размеры и широкий интервал температур, кроме того, они особенно хороши для измерения высоких температур.

Термисторы.Термисторы представляют собой полупроводниковые устройства, у которых температурный коэффициент сопротивления отрицателен и обычно равен приблизительно -4%/°С. Они выпускаются во всевозможных видах, от шариков из свинцового стекла до бронированных зондов. Термисторы, предназначенные для точных измерений температур (их можно также использовать, например, в качестве элементов схем температурной компенсации), обычно имеют сопротивление несколько сотен омов при комнатной температуре, а характеристики их прекрасно укладываются (с точностью до 0,1–0,2 °C) на стандартные кривые. Высокий коэффициент изменения сопротивления делает их очень удобными в эксплуатации, они недороги и стабильны. Для измерения и контроля в области от —50 до +300 °C имеется достаточно богатый выбор термисторов. Относительно легко строятся простые и эффективные схемы «пропорционального регулирования температуры», в которых термисторы используются в качестве чувствительных элементов; посмотрите, например, указания RCA по применению ICAN-6158 или же спецификацию Plessey на SL445A.

Из-за своего свойства сильно изменять сопротивление в зависимости от температуры термисторы не предъявляют высоких требований к последующим электрическим схемам. Некоторые из простых методов получения выходного напряжения показаны на рис. 15.4.

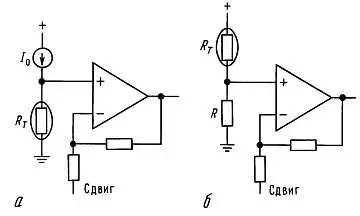

Рис. 15.4. Схемы включения термисторов.

Схема а особенно эффективна при измерениях низких температур, так как сопротивление термистора изменяется по экспоненциальному закону, а схема б имеет несколько более линейный характер изменения выходного напряжения в зависимости от температуры. Например, на рис. 15.5 приведены зависимости сопротивления от температуры одного термистора 10 кОм (Fenwal UUA41J1, унифицированная кривая) и того же термистора с включенным последовательно сопротивлением 10 кОм.

Рис. 15.5. Зависимость сопротивления от температуры для термистора и термисторно-резисторной пары.

Последовательная пара имеет линейную характеристику в пределах 3 % в области от -10 до +50 °C и 1 % от 0 до +45 °C. Такую линейность имеет зависимость выходного напряжения от температуры в схеме с сопротивлением R , изображенной на рис. 15.4, б .

На схемах в и г рис. 15.4 приведены варианты с улучшенной линейностью, в которых использованы составные согласованные термисторы (и соответствующие резисторные пары), изготовляемые Yellow Springs Instrument Company. Эти 2-термисторные конфигурации обеспечивают линейность 0,2 % в области температур от 0 до 100 °C. YSI также выпускает 3-термисторные модули (с тремя резисторами), имеющие еще лучшие показатели линейности. Схема д представляет собой классический мост Уитстона, уравновешенный при R T/ R 2= R 1/ R 3; поскольку здесь измеряются отношения, нельзя не учитывать отклонений, связанных с изменениями напряжения питания.

Мостовая схема в сочетании с усилителем, обладающим высоким коэффициентом усиления, особенно широко используется для определения небольших изменений вблизи некоторой опорной температуры; при малых отклонениях выходное (дифференциальное) напряжение линейно зависит от величины разбаланса. Во всех термисторных схемах надо учитывать явления саморазогрева. Обычные небольшие термисторные зонды имеют коэффициент рассеяния, равный 1 мВт/°С, т. е. нагрев, соответствующий I 2 R , должен не превышать 1 мВт, если вы хотите иметь точность считывания температуры не хуже чем 1 град.

В свободную продажу поступает комплект приборов для измерения температур, использующих термисторы с подходящими характеристиками. Эти устройства включают в себя встроенные вычислительные схемы для преобразования считываемого сопротивления непосредственно в данные о температуре. Например, модель цифрового термометра 5800 фирмы Omega перекрывает область от —30 до +100 °C, причем считывание температуры возможно как по стоградусной шкале Цельсия, так и по шкале Фаренгейта на 4-цифровом СИД-индикаторе. Точность термометра во всей области 0,5 °C с разрешением 0,1 °C.

Термисторный метод измерения по сравнению с другими проще и точнее, но термисторы чувствительны к саморазогреву, хрупки и пригодны для узкой области температур.

Платиновые термометры сопротивления.Эти устройства представляют собой катушку из очень чистой платиновой проволоки с положительным температурным коэффициентом сопротивления, равным приблизительно 0,4 %/°С. Платиновые термометры чрезвычайно стабильны во времени и имеют кривую, очень точно (0,02-0,2 °C) совпадающую со стандартной. С ними можно работать в весьма широкой области температур от —200 до +1000 °C, но стоимость их высока.
