По сравнению с фотодиодами ФЭУ обладают более высоким квантовым выходом, сохраняя быстродействие (время нарастания обычно равно 2 нс). Однако они громоздки и требуют стабилизированного источника высокого напряжения, поскольку усиление ФЭУ возрастает экспоненциально в зависимости от приложенного напряжения.

Особое значение приобретают ФЭУ при работе с чрезвычайно малыми световыми потоками. Они используются при токах анода порядка микроампера или менее, следовательно, ФЭУ легко «видят» свет, который вы не можете видеть. Фотоэлектронные умножители применяют не только для непосредственного детектирования света, как в астрономии (фотометрия) и биологии (биолюминесценция, флуоресценция), но и в схемах совпадений со сцинтилляторами типа детекторов частиц и детекторов рентгеновского и гамма-излучения, которые будут рассматриваться в разд. 15.07 . ФЭУ широко используются в спектрофотометрии, где они в сочетании с призмами, дифракционными решетками или интерферометрами позволяют проводить точные измерения оптических спектров. ФЭУ изготовляются фирмами RCA (Burle), Hamamatsu, EMI и EG&G.

ПЗС, усилители изображения, УКМ, УУКМ и диссекторы изображения. С помощью некоторых новейших искусных методов можно получить изображение на уровне отдельных световых квантов, т. е. можно сформировать изображение с такой же чувствительностью к малым световым потокам, что и в фотоумножителях (не дающих изображение). Эти последние изобретения удивительны. Вы можете сидеть в совершенно темной комнате и смотреть в телевизионный монитор, в котором изображаются, хотя и со множеством «бликов», все предметы в комнате.

Ключевым узлом во всех этих устройствах является электронно-оптический усилитель изображения, на выходе которого формируется яркая реплика входного изображения. Считывание осуществляется либо с помощью обычного видикона (ТВ-камеры) с кремниевой мишенью, либо с помощью матрицы ПЗС. В видиконе изображение, спроецированное на светочувствительную двумерную мишень, считывается сканированием электронного пучка, а в ПЗС-путем сдвига «изображения» по типу аналогового регистра сдвига. Чувствительность телевизионной камеры много ниже уровня отдельных фотонов — это двумерный аналог фотодиода. Поместив перед камерой трубку электронно-оптического усилителя изображения, вы совершите чудо. Схематично этот процесс изображен на рис. 15.12.

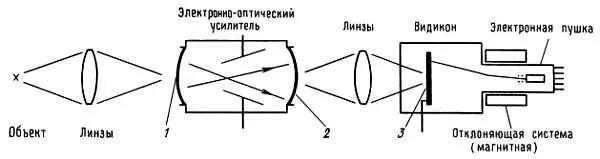

Рис. 15.12. Видикон с одним каскадом усиления изображения. 1— изображения попадают на чувствительный фотокатод, эжекция электронов; 2— усиленное изображение, формируемое на люминофоре выходного окна ускоренными электронами; 3— усиление изображение попадает на чувствительную поверхность видикона, считывание осуществляется сканированием электронного пучка.

Электронно-оптические усилители поступают в двух вариантах. В усилителях с первичной генерацией чувствительная поверхность фотокатода такая же, как и в фотоумножителях. Здесь предусмотрена фокусировка электронов и имеется люминофорный экран, расположенный позади так, что фотоэлектроны от катода ускоряются под действием приложенного высокого напряжения и бомбардируют люминофор с энергией, достаточной, чтобы вызвать яркие вспышки света. С помощью такого усилителя вы можете получить на одном каскаде усиление около 50 с разрешением приблизительно 50 линий на 1 мм. Обычно ставятся два, три или четыре каскада, чтобы получить общее усиление света 10 6или более. Входное и выходное окна делаются из стекла с внутренним соответственно фоточувствительным или фосфорным покрытием, или же они могут изготовляться из плотной связки оптических волокон. Оптические волокна обладают тем преимуществом, что позволяют сопрягать совершенно плоские входные и выходные поверхности с искривленной поверхностью трубки.

Благодаря волоконной оптике упрощаются внешние оптические узлы, так как можно соединять эти устройства покаскадно, прямо стыкуя их вместе без всяких линз. Электронно-оптические усилители с вторичной генерацией, в которых используются «микроканальные пластинки», позволяют достичь более высоких значений для коэффициента усиления света на одном каскаде, и их лучше всего использовать при низких уровнях световых потоков, когда число «ионных актов» мало. Положительные ионы вырываются из люминофора и движутся к катоду, где производят сильный всплеск. В этих усилителях в пространство между катодом и люминофором помещается микроканальная пластина, представляющая собой связку микроскопических полых трубок, внутренняя поверхность которых покрыта умножающим слоем по типу динодов. Фотоэлектроны от катода ударяются снизу об эти каналы, вырывая вторичные электроны, благодаря чему получается усиление света порядка 10000 (рис. 15.13).

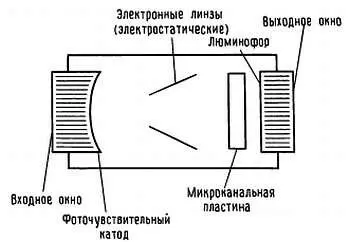

Рис. 15.13. Электронно-оптический усилитель с микроканальной пластиной и с электростатической фокусировкой.

Можно получить разрешение около 20 лин./мм, а используя специфические конфигурации («J-канал», «С-канал», «шеврон»), почти полностью решить проблему дефицита ионных актов. В результате получается усилитель изображения с таким же квантовым выходом, как и фотоумножитель (20–30 %).

Использование почти бесшумного умножения электронов позволяет довести уровень усиленного света до уровня чувствительности видикона или ПЗС. Такие усилители, совмещенные в одной трубке с видиконом, имеющим кремниевую мишень, называют УКМ (усилители с кремниевой мишенью). УУКМ (усилитель + усилитель с кремниевой мишенью) — это УКМ, перед которым с внешней стороны встроен дополнительный усилитель (рис. 15.14). Эти приборы позволяют видеть в темноте и широко применяются как в астрономии, так и для военных действий в ночное время.

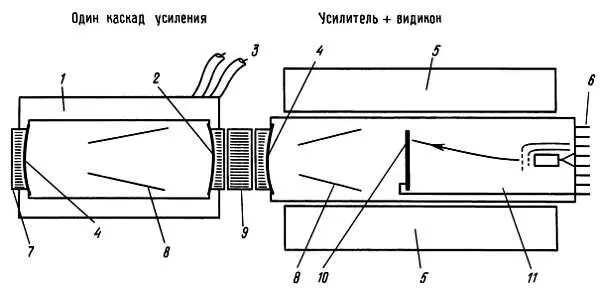

Рис. 15.14. Усилитель + усилитель с кремниевой мишенью (УУКМ).

1— изолирующий «герметизирующий» материал; 2— люминофор; 3— высоковольтные выводы; 4— фотокатод; 5— магнитная отклоняющая система; 6— цоколь трубки видикона; 7— входное окно диаметром 18 мм (связка оптических волокон); 8— электростатическая фокусировка; 9— стекловолоконный диск; 10— кремниевая мишень (видикон); 11— электронный пучок для сканирующего считывания.
