Фотодиоды и фототранзисторы.Диодный переход работает как фотодетектор. Свет создает электронно-дырочные пары и тем самым вызывает ток во внешней цепи. Диоды, используемые в качестве фотодетекторов (фотодиоды и p-i-n -диоды), имеют прозрачный корпус и обладают хорошим быстродействием, высоким КПД, низким уровнем шума и малыми токами утечки. Простейший режим работы фотодиода — это когда он соединен параллельно с сопротивлением нагрузки или со входом преобразователя ток/напряжение, как показано на рис. 15.8.

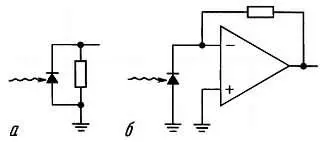

Рис. 15.8.

Более быстрое срабатывание (при том же фототоке) у обратно-смещенного перехода (рис. 15.9).

Рис. 15.9.

Быстродействующие р-i-n- диоды имеют времена срабатывания несколько наносекунд или меньше (ширина полосы 1 ГГц), если нагружены на низкое сопротивление. Следует отметить, что у хороших р-i-n -диодов ток утечки так мал (меньше наноампер), что тепловые шумы сопротивления нагрузки становятся доминирующими уже при сопротивлениях, меньших или равных 100 МОм, поэтому отношение быстродействие/шум здесь выбирается на основе компромисса. Кроме того, при работе с низкими уровнями светового потока нужно учитывать и ошибки, вызываемые смещением напряжения на входе усилителя или напряжения сдвига в сочетании с «темновым» сопротивлением фотодиода.

Фотодиоды - прекрасные детекторы излучения в условиях, когда света много, но если уровень излучения низок, то сигнал с его выхода может быть слишком мал. Обычно их чувствительность порядка 1 мкА на 1 мВт падающего излучения. Поток в 1000 фотонов в 1 с, видимый невооруженным глазом, если его сфокусировать на р-i-n -диоде, вызовет фототок всего в 4·10 -16А, что совершенно невозможно выделить на фоне шума и тока утечки. Здесь лучше применять не фотодиоды, чувствительные к фотонам (см. след. раздел о фотоумножителях), а так называемые фоторезисторы, которые имеют значительно больший выходной ток, чем фотодиоды, при сравнимых уровнях облучения, но хуже по быстродействию. Фототранзисторы работают как обычные транзисторы, но ток базы — это фототок, получаемый в переходе база-коллектор.

Недорогие фототранзисторы типа MRD701 имеют выходной ток порядка миллиампера при освещенности 1 мВт/см 2, времена нарастания и спада десятки микросекунд, а фототранзисторы Дарлингтона типа MRD711 имеют фототок примерно в 50 раз выше, но времена нарастания у них составляют 100 мкс или более. Заметим, однако, что добавочное усиление тока в фототранзисторах или в составных фототранзисторах не улучшает их способность детектировать очень малые уровни света (чувствительность), поскольку нижний предельный уровень определяется «темновым током» детекторного диода.

Мы имеем прекрасные результаты с фотодиодами фирмы UDT, Siemens и Наmamatsu. В каталоге последней представлено впечатляющее разнообразие детекторов, включая кремниевые p-n -переходы, р-i-n -диоды на кремнии, фотодиоды на GaAs (как диффузионные, так и Шоттки) и на GaP, лавинные детекторы. В каталоге перечислены простые детекторы различных размеров и вида, а также линейные фотодиодные матрицы. ADT выпускает серии детекторов с разъемами типа МВС.

Фотоумножители.Для детектирования и измерения малых световых потоков (и иногда с наносекундным разрешением) лучше всего пригодны фотоумножители. В них фотоны (мельчайшие частицы света) вырывают с «фотокатода», изготовленного из светочувствительного щелочного металла, электроны. В фотоумножителе этот слабый фототок усиливается благодаря ускоренному движению электронов к последующим поверхностям (динодам), из которых легко вырываются дополнительные электроны. Рис. 15.10 иллюстрирует этот процесс.

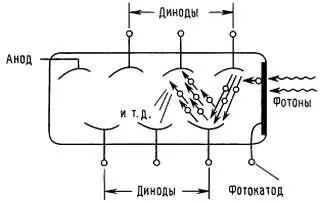

Рис. 15.10. Процесс умножения в ФЭУ.

При таком «электронном умножении» шум первоначального сигнала фототока практически не усиливается. Делитель напряжения обычно рассчитывают так, чтобы между соседними динодами падало по 100 В, при этом усиление на каждом каскаде было равно 10 или общее 10 6. В конце концов ток собирается на аноде, потенциал которого близок к земле (см. рис. 15.11), и он бывает настолько велик, что шумы последующего усилителя уже не играют роли.

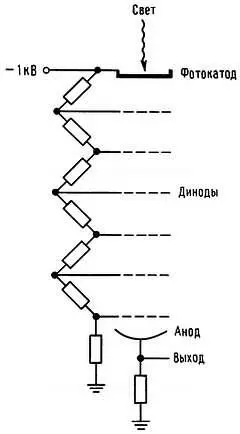

Рис. 15.11. Схема смещения динодов в фотоумножителях.

Наиболее эффективные фотокатодные материалы имеют квантовый выход, превышающий 25 %, и благодаря большому усилению, обеспечиваемому динодами, легко фиксируются отдельные фотоэлектрические акты. Если световой поток очень мал, то сигналы после ФЭУ (фотоэлектронного умножителя) подаются на импульсный усилитель, интегрирующий заряд, дискриминатор (см. подробнее рис. 13.60) и счетчик. При больших световых потоках количество фотоэлектронов становится столь большим, что анодный ток фиксируется как макроскопическая величина. ФЭУ имеют чувствительность порядка 1 А на 1 мкВт, а максимальный анодный ток ФЭУ не должен превышать 1 мА. Таким образом, число фотонов практически ограничивается величиной около 1 млн/с, что при грубой оценке соответствует падающей мощности 2·10 -12Вт!

Обычно выпускаемые электронные приборы работают в режиме как счета импульсов, так и измерения тока на выходе. Например, «квантовый фотометр» фирмы РАР с встроенным источником высокого напряжения работает в обоих режимах. Он имеет 11 диапазонов для счета импульсов (полная шкала от 10 имп./с до 10 6имп./с) и 11 диапазонов считывания анодного тока (полная шкала 10 нА-1 мА).

Даже в условиях полной темноты на аноде будет небольшой ток. Он вызывается тепловыми электронами, исходящими из фотокатода и динодов, и его можно уменьшить, если охлаждать ФЭУ до температуры —25 °C и ниже. Обычно темновые токи для светочувствительного катода ФЭУ из щелочноземельных металлов имеют величину примерно 30 ед./(с·см 2площади катода) при комнатной температуре. Охлажденный ФЭУ с небольшим катодом имеет темновой ток меньше единицы в секунду. Следует помнить, что ФЭУ с включенным напряжением питания не должен подвергаться воздействию обычного света; для ФЭУ, в окно которого попал дневной свет даже при отключенном питании, требуется 24 ч или более, чтобы он «остыл» и его темновой ток вернулся к нормальному уровню. В некоторых применениях (например, флуоресцентные измерения) ФЭУ могут известное время подвергаться воздействию ярких вспышек света. В этом случае вы можете минимизировать время восстановления при перегрузке, блокируя ускоряющее напряжение на первых нескольких динодах во время вспышки (некоторые изготовители предоставляют эту возможность соответствующим сочетанием ФЭУ/гнездо).
