Интересные схемные решения применяются в усилителях для конденсаторных микрофонов, и они имеют большое практическое значение, поскольку многие из лучших микрофонов для записи являются просто емкостными датчиками положения, состоящими из тонкой металлизированной пластиковой фольги, расположенной почти вплотную к жестко закрепленной пластине. Конденсатор заряжается через большое сопротивление напряжением от 50 до 100 В, и фиксируются изменения напряжения при движении диафрагмы в звуковом поле.

Конденсаторные микрофоны имеют чрезвычайно высокие импедансы источника (типичная капсула имеет емкость около 20 пФ или реактивное сопротивление около 400 МОм при 20 Гц), поэтому шансы, что сигнал сумеет пройти даже через кабель малой длины, практически отсутствуют, если не поместить непосредственно при капсуле предусилитель. На рис. 15.16 представлены два способа усиления напряжения с капсулы, амплитуда которого может принимать значения от 1 мВ до 100 мВ (эфф.) для обычно используемых материалов.

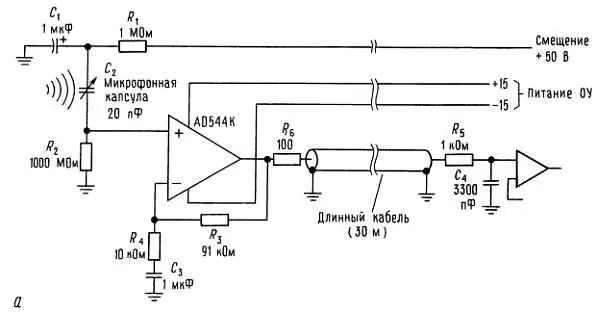

Рис. 15.16. Усилители для емкостных микрофонов.

В первой схеме малошумящий операционный усилитель на полевых транзисторах обеспечивает усиление 20 дБ и низкое выходное сопротивление, необходимое, чтобы возбудить однопроводную экранированную линию. Поскольку усилитель должен располагаться вплотную к капсуле микрофона (в пределах нескольких сантиметров), следует рабочие напряжения (смещение для капсулы, а также питание ОУ) подавать через микрофонный кабель, а в данном случае по дополнительным проводам.

Особенностью этой схемы является плавающая микрофонная капсула, позволяющая упростить задание смещения ОУ. R 1 и С 1 — фильтр напряжения смещения микрофона, a R 2 должен иметь высокое сопротивление по сравнению с капсулой на всех звуковых частотах, R 5 и С 4 образуют фильтр ВЧ, так как линия несбалансирована и в нее, следовательно, могут проникать радиочастотные наводки и помехи.

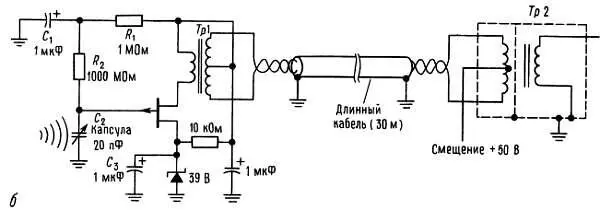

Эта схема не лишена некоторых недостатков. Она требует 4-жильного кабеля, тогда как промышленностью выпускается стандартный экранированный двухжильный кабель. К этому же плавающая капсула создает чисто технические трудности. Эти недостатки ликвидируются во второй схеме, где смещение на капсулу подается по линии, служащей и для передачи звуковой частоты, причем линия представляет собой согласованную 200-омную пару. Один электрод капсулы заземлен, а p -канальный p-n -полевой транзистор (ПТ) используется в режиме истокового повторителя, работающего на небольшой трансформатор звуковой частоты. Однополюсный выход восстанавливается на удаленном конце, где смещение подается на центральное ответвление трансформатора. Кое-кто может возразить, что увеличение числа трансформаторов - плохая идея, но на практике они прекрасно работают.

Углы. Угол поворота объекта с достаточно хорошей точностью можно преобразовать в электрические сигналы. Например, имеются модификации ДПЛП для измерения углов поворота, весьма популярны вращающиеся синусо-косинусные преобразователи. В обоих случаях используется возбуждение переменным током, и угловое положение легко измеряется вплоть до дуговой минуты. Приложив некоторые усилия, можно измерять углы и на уровне дуговой секунды. В других приборах используется, например, световой пучок, падающий на стеклянный диск с серыми радиальными штрихами.

Интерферометрия. Измерения положения с высокой точностью можно проводить, используя отражение лазерного луча от зеркал, скрепленных с предметом, и считывая число интерференционных полос. Предельная точность таких методов определяется длиной волны излучения, так что приходится приложить большие усилия, чтобы добиться точности, большей чем полмикрона (1 микрон, или микрометр, равен 1/1000 мм). Например, промышленный измеритель на лазере, выпускаемый фирмой Hewlett-Packard, имеет разрешение, приближающееся 10 -6см. Лазерные интерферометры сейчас используют для непрерывных наблюдений, для измерений плоскостности и для решения различных задач в научно-исследовательских лабораториях. В Национальном бюро стандартов большинство прецизионных измерений размеров осуществляется интерференционно с помощью Deslatt. Дислетты, несомненно, прекрасны, когда требуется проводить прецизионные физические измерения, так как они позволяют измерять интервалы до миллиангстрема (10 -11см) и углы в дуговых миллисекундах.

Кварцевые генераторы. Кварцевые кристаллы откликаются на деформацию изменением своей резонансной частоты, таким образом обеспечивая очень точный метод измерения малых смещений или измерений давления. Кварцевые преобразователи давления обеспечивают самое высокое разрешение из всех устройств, имеющихся в настоящее время (об этом см. ниже).

Описанные методы позволяют измерять ускорение, давление и силу. Акселерометры содержат в себе тензодатчик, связанный с массивным пробником, или датчик емкостного типа, которые реагируют на изменение в положении пробной массы. В акселерометрах, которые измеряют непосредственно перемещение пробной массы для получения выходного сигнала, приходится демпфировать систему для предотвращения колебаний. В некоторых системах используют обратную связь, препятствующую массе перемещаться относительно тела акселерометра. В этом случае выходной сигнал акселерометра будет соответствовать величине силы, возникающей в петле обратной связи.

ДПЛП, тензодатчики, емкостные преобразователи и кварцевые генераторы применяются для измерений давления в сочетании со специальными устройствами, такими, как манометр Бурдона, полые спиральные кварцевые трубки, которые раскручиваются при заполнении газом. ДПЛП, например, охватывают область измерений от 70 гс/см 2до 7 гс/см 2или больше. Кварцевые осцилляторы обеспечивают самое высокое разрешение и точность. Образцы, выпускаемые фирмой Раroscientific, обеспечивают точность 0,01 % и стабильность 0,001 %. Фирма Hewlett-Packard выпускает кварцевые манометры с полной шкалой 800 кгс/см 2и паспортным разрешением 0,7 гс/см 2.

Для измерения силы и веса часто используются ДПЛП, хотя здесь подходит любой метод измерения перемещений. Полная шкала общедоступного ряда приборов охватывает диапазон от 10 г до 250 г с точностью 0,1 %. Для измерения с высокой точностью малых сил в лабораторных условиях используют приборы с торсионным балансированием кварцевой нити, электростатической балансировкой и т. п. Интересный пример современного подхода представляет собой гравиметр разработки фирм Goodkind и Warburton. В нем вес сверхпроводящей сферы под действием магнитного поля грубо компенсируется в нуль, а остаточный небаланс снимается с помощью электростатических датчиков и пластин. Такой метод позволяет измерять изменения гравитационного поля до 10 -9и с легкостью наблюдать изменение барометрического давления, связанное с влиянием воздушных масс на локальное гравитационное поле!
