Магнитные преобразователи скорости.Прежде всего следует отметить, что датчики перемещений можно использовать для измерения скорости, которая является производной положения по времени. Однако можно и непосредственно проводить измерения скорости, принимая во внимание, что напряжение, индуцируемое в проволочной петле, движущейся в магнитном поле, пропорционально скорости изменения магнитного потока, пронизывающего петлю. Такие устройства для измерения скорости содержат длинную проволочную катушку с магнитным сердечником, движущимся внутри ее. Чаще всего магнитные датчики скорости используются в промышленных звукозаписывающих и воспроизводящих устройствах: микрофонах (и в обратном варианте — громкоговорителе), кассетных магнитофонах, электромагнитных звукоснимателях, аналоговых записывающих устройствах. Эти датчики обычно дают сигналы очень низкого уровня (несколько милливольт) и требуют своеобразных схемных решений. Чтобы получить высококачественное воспроизведение звука, надо снизить шумы и наводки на 60 дБ и более, т. е. до уровня микровольт. Поскольку в студиях звукозаписи и на радиостанциях эти сигналы проходят по кабелю очень большое расстояние, задача может осложниться.

На рис. 15.17 показаны способы усиления слабых сигналов от микрофонов и магнитных звукоснимателей.

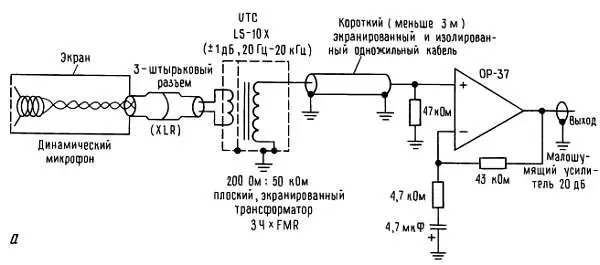

Рис. 15.17. Усилители для динамического микрофона и электромагнитного звукоснимателя.

Динамический микрофон противоположен по принципу громкоговорителю: катушка под действием звукового давления движется в магнитном поле. Выходной импеданс этих приборов 200 Ом, а уровень сигналов от 50 мкВ до 5 мВ (эфф.) для тихой речи и концертного зала соответственно. Всякий соединительный кабель значительной длины представляет собой сбалансированную и экранированную скрученную пару и заканчивается стандартным 3-штырьковым разъемом XLR Cannon для звуковой аппаратуры. На дальнем конце кабеля производится преобразование сопротивления к уровню около 50 кОм с помощью высококачественного звукового согласующего трансформатора, как показано на рис. 15.17, а . Уровень сигнала при этом трансформируется к значениям от 1 мВ до 100 мВ (эфф.), и, как показано, далее сигнал должен усиливаться малошумящим предусилителем. Хотя часто используются предусилители с усилением 40 дБ, но, чтобы получить хорошие параметры при перегрузках, лучше остановиться на усилении 20 дБ. Это особенно справедливо при записи популярной музыки, где певцы часто заканчивают выступление выкриками прямо в микрофон. Использование сбалансированного 200-омного микрофонного кабеля значительно ослабляет помехи благодаря его способности подавлять синфазные сигналы. Хорошие трансформаторы звуковых частот, предназначенные для такого рода применений, имеют электростатический экран между обмотками, что дополнительно уменьшает чувствительность в ВЧ-наводкам. Если радиочастотные помехи недостаточно подавляются этой схемой, как может быть при наличии близко расположенных передающих станций, можно добавить на входе предусилителя низкочастотный фильтр. Наводки можно подавить, если последовательно входу подключить резистор 1 кОм (или небольшой дроссель) и заземленный конденсатор 100 пФ.

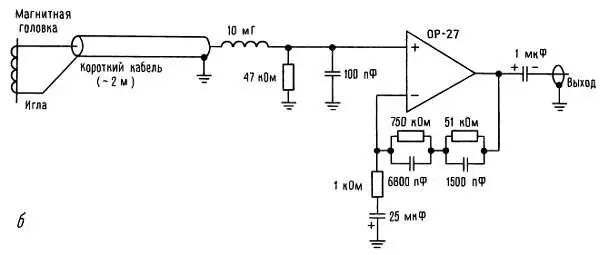

Звукосниматели не нуждаются в сбалансированной линии, так как кабель к предусилителю обычно очень короткий. Стандартный способ - это просто использовать одножильный экранированный провод, конец которого заземляется через 47 кОм, что нужно для получения надлежащей частотной характеристики (рис. 15.17, б ). Здесь показан также входной фильтр для уменьшения наводок радиочастот, которые являются всеобщей проблемой в городах. ВЧ-сигналы на входе звуковой аппаратуры ставят специфические задачи, так как вследствие нелинейностей усилителя звуковых частот в диапазоне радиочастот происходит их паразитное детектирование, в результате чего возникают помехи на звуковых частотах и искажения. При конструировании ВЧ-фильтра нельзя делать емкость нагрузки большой (не больше 300 пФ, включая емкость кабеля), иначе изменится частотная характеристика полезного сигнала.

Чтобы сохранить уровень шума низким, сопротивление последовательной цепи следует выбирать не более нескольких сотен омов. До некоторой степени большие величины индуктивности можно безбоязненно использовать, поскольку индуктивность самой головки обычно составляет 0,5 Г. Приведенная усилительная схема имеет стандартную характеристику RIAA, используемую для звукозаписи в США.

Точные измерения магнитных полей необходимы в научных исследованиях при наличии измерительной аппаратуры, в которой используются магнитные поля (магнитный резонанс, магнетроны, приборы с магнитной фокусировкой электронов и т. п.), а также в геологии при разведке полезных ископаемых. Для измерений на уровне 1 % достаточно датчиков на эффекте Холла. Эффект Холла вызывает появление поперечного напряжения на токонесущем куске материала (обычно это полупроводник), помещенном в магнитное поле, и полная шкала промышленных магнитометров на основе эффекта Холла перекрывает область от 1 Гс (гаусс) до 10 кГс. Чтобы вы имели представление о масштабе этих величин, скажем, что Земля обладает полем примерно 0,5 Гс, в то время как сильный постоянный магнит - несколько сотен гаусс. Холловские магнитометры дешевы, несложны, небольших размеров и надежны. Например, недорогой TLI73 фирмы TI является законченным линейным датчиком на основе эффекта Холла, размещенным в трехполюсном пластиковом корпусе ТО-92. При питании от +12 В на выходе его постоянное напряжение возрастает на 1,5 мВ на каждый гаусс приложенного магнитного поля. Sprague также выпускает ряд линейных холловских датчиков (серии VG 3500/3600). Эффект Холла используется также при построении бесконтактных распределительных щитов и панелей переключений, как было отмечено в разд. 9.04 .

Давно известен метод, в котором многовитковая проволочная катушка либо вращается в магнитном поле с некоторой постоянной скоростью, либо перемещается поступательно. При этом измеряется соответственно или индуцированное переменное напряжение, или интегральный ток. Сама по себе катушка очень проста, и для нее имеется стройная электромагнитная теория, но применение таких катушек делает приборы громоздкими, да и выглядят они старомодно.

Для измерения очень малых магнитных полей нет ничего лучше СКИПа (SQUID — сверхпроводящий квантовый интерференционный прибор) — весьма хитроумного устройства на сверхпроводниках, легко измеряющего один квант магнитного потока (0,2 мкГс на 1 см 2). С помощью СКИПа можно измерить магнитное поле, наводимое в вашем теле, когда вы пьете стакан холодной воды, если это зачем-либо понадобится. Имеются фантастические устройства, требующие значительного оснащения криогенной аппаратурой, жидким гелием и т. п., и здесь нет необходимости их рассматривать. Точные измерения магнитного поля в диапазоне килогаусса лучше всего осуществляются с помощью ЯМР (ядерный магнитный резонанс) — магнитометра. Это устройство, в котором используется прецессия атомных ядер (обычно водорода) во внешнем магнитном поле. Этим методом пользуются физики, и точность измерения без усилий достигается порядка 10 -6или еще лучше. Поскольку выходным сигналом является частота, подходят все методы точного измерения частоты-времени (более подробно об этом сказано ниже).
