В таких приборах, как магнитометры с насыщенным сердечником и магнитные усилители, осуществляется еще один способ измерения магнитных полей. В них феррит возбуждается переменным полем, а наблюдаемый сигнал соответствует наложенному внешнему полю.

Измерения в вакууме, к счастью, не вызывают затруднений, и вакуум играет немаловажную роль, например, при производстве транзисторов и ИМС, изготовлении тонких пленок и сублимации кофе. Основным измерительным прибором в подобных процессах служит ионизационный манометр Баярда/Алперта, который внешне напоминает вывернутую наизнанку вакуумную лампу-триод (рис. 15.18).

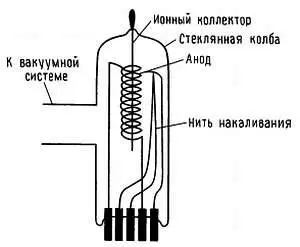

Рис. 15.18. Ионизационный манометр.

Горячая нить накала испускает электроны, которые притягиваются к положительно заряженному аноду. На пути к аноду пучок электронов сталкивается с находящимися в трубке молекулами газа и создает положительно заряженные ионы, которые притягиваются к центральному электроду, потенциал которого близок к потенциалу земли. Ионный ток в точности пропорционален молекулярной плотности газа, т. е. давлению. Ионные манометры используют в тех случаях, когда давление (вакуум!) измеряется в пределах от 10 -3до 10 -11мм рт. ст. (единица давления 1 мм рт. ст. называется также торром, нормальное атмосферное давление равно 760 мм рт. ст.). Для того чтобы поддерживать давление равным 10"10 мм рт. ст., требуется величайшая тщательность в работе, даже наличие отпечатка пальца на внутренней стороне баллона может свести на нет все ваши усилия.

Для измерения более умеренных уровней давления (от 1 мм рт. ст. до 1 мкм рт. ст., такое давление создают с помощью механических форвакуумных насосов) чаще всего используют манометры с термопарой, соединенной с небольшим нагревателем; через нагреватель пропускают некоторый ток и определяют температуру с помощью термопары. «Аппарат» охлаждается остаточным газом, при этом понижается выходное напряжение термопары. Манометры с термопарами обычно используют для того, чтобы узнать, когда можно включать насосы (диффузионные или ионизационные) высокого вакуума. Фирма Cranville-Phillips выпускает улучшенный вариант теплоотдающего манометра, работа которого основана на сходных принципах. Этот манометр называют «конвектроном», с его помощью измеряют давление в диапазоне от 1 мм рт. ст. до атмосферного давления.

В ядерной физике и физике элементарных частиц, а также в многочисленных областях науки, использующих в своей практике радиоактивные частицы (медицина, судебная экспертиза, промышленный контроль и т. п.), существенное место отводится вопросам обнаружения, идентификации, спектрального анализа заряженных частиц и фотонов высоких энергий (рентгеновских лучей и гамма-лучей). Сначала рассмотрим детекторы рентгеновского и гамма-излучения, а затем детекторы заряженных частиц.

Детекторы рентгеновского и гамма-излучения.Классический образ искателя урана предполагает седеющего, измученного жарой субъекта, который бродит по пустыне со счетчиком Гейгера в руке. В наши дни в отношении детекторов достигнут значительный прогресс. Во всех современных детекторах используется следующий эффект: энергия поступающего в детектор фотона используется для ионизации какого-либо атома, при этом благодаря фотоэлектрическому эффекту излучается электрон. С этим электроном поступают по-разному в различных типах датчиков.

Ионизационная камера, пропорциональный счетчик, счетчик Гейгера . Эти детекторы состоят из цилиндрической (как правило) камеры, имеющей в диаметре несколько сантиметров, и проходящего в центре тонкого провода. Камера бывает заполнена каким-либо газом или смесью газов. С одной стороны имеется узкое «окошко» из материала, пропускающего интересующее вас излучение (пластик, бериллий и т. п.). Центральный провод имеет положительный потенциал и подключается к некоторой электронной схеме. Типичная конструкция такого детектора представлена на рис. 15.19.

Рис. 15.19. Пропорциональный счетчик частиц.

Когда в камере появляется квант излучения, он ионизирует атом, и тот испускает фотоэлектрон, последний затем отдает энергию, ионизируя атомы газа до тех пор, пока запас энергии не иссякнет. Оказывается, что электрон отдает около 20 В энергии в расчете на создаваемую им пару электрон — ион, следовательно, полный заряд, высвобожденный фотоэлектроном, пропорционален энергии, которую первоначально несло излучение. В ионизационной камере этот заряд собирается и усиливается усилителем заряда (интегрирующим), который работает также как фотоумножитель. Итак, выходной импульс пропорционален энергии излучения. Аналогичным образом работает пропорциональный счетчик, но на его центральном проводе поддерживается более высокое напряжение, следовательно, притягиваемые к нему электроны вызывают дополнительную ионизацию и результирующий сигнал получается большим. Эффект умножения заряда позволяет использовать пропорциональные счетчики при небольших значениях энергии излучения (порядка киловольт и ниже), когда ионизационные счетчики использовать невозможно. В счетчике Гейгера на центральном проводе поддерживается достаточно высокое напряжение, при котором любая начальная ионизация порождает большой одиночный выходной импульс (фиксированной величины). В данном случае вы получаете хороший большой выходной импульс, но не имеете никакой информации об энергии рентгеновского излучения.

В разд. 15.16 вы познакомитесь с интересным прибором, называемым анализатором ширины импульсов, который позволяет преобразовать последовательность импульсов различной ширины в гистограмму. Если ширина импульса является мерой энергии частицы, то с помощью такого прибора получим не что иное, как энергетический спектр! Итак, с помощью пропорционального счетчика (но не счетчика Гейгера) можно проводить спектрографический анализ излучения.

Подобные газонаполненные счетчики используют в диапазоне значений энергии от 1 кэВ до 100 кэВ. Пропорциональные счетчики обладают разрешающей способностью порядка 15 % при значении энергии 5,9 кэВ (распространенная для излучения калибровка, которую обеспечивает распад железа-55). Они недороги и могут иметь как очень большие, так и очень маленькие габариты, но для них требуется высокостабильный источник питания (умножение растет по экспоненциальному закону с напряжением), и они не отличаются высоким быстродействием (максимальная практически достижимая скорость счета грубо определяется величиной 25 000 имп./с).
