ИС-датчики температуры.Как мы уже отмечали в разд. 6.15 , смещение шкалы от источника опорного напряжения можно получить от датчика температуры, дающего напряжение, пропорциональное абсолютной шкале, т. е. напряжение, пропорциональное температуре по шкале Цельсия. REF-02, например, обеспечивает температурный выход с линейным коэффициентом +2,1 мВ/°С. Если этот выход подключить к усилителю с регулируемым усилением и смещением для калибровки, то можно получить точность почти 0,5 °C для интервала от —55 до +125 °C.

LM335 — удобный 2-клеммный температурный датчик, который в принципе подобен зенеровскому диоду с выходным напряжением +10 мВ/К; например, при 25 °C (298,2 К) он работает как стабилитрон на 2,982 В (рис. 15.6).

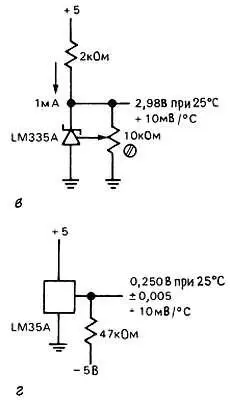

Рис. 15.6. ИС-датчики температуры. Напряжения соответствуют 25 °C. Способы аи бприводят, кроме того, к ошибке 1 % для температурного коэффициента резистора 33·10 -61/°С.

Выпускаются эти датчики с начальной точностью ±1 °C и имеют внешнюю подстройку. Простой калибровкой можно обычно улучшить его точность до ±0,5 °C максимально в области —55 °C — +125 °C. После подстройки точность выхода должна быть 0,1 °C при тестовой температуре и с бюджетом точности на краях ±0,5 °C (рис. 15.7).

Рис. 15.7. Погрешности температуры для LM335.

LM35 также обеспечивает наклон зависимости выходного напряжения от температуры +10 мВ/°С, но он ведет себя скорее как 3-полюсный опорный источник (а не как 2-клеммный зенеровский диод), в котором питание (+4 ÷ +30 В) подается на третий зажим; внутреннее смещение у него такое, что выходное напряжение равно 0 В при 0 °C. При работе вблизи или ниже 0 °C следует использовать понижающий резистор, как показано на рис. 15.6, г . Наилучшие приборы (LM35A) имеют максимальную погрешность 0,5 °C, но они не подстраиваемые.

Родственное им устройство LM34A работает также, но считывание осуществляется по шкале Фаренгейта (0 В при 0°Ф). Существуют и другие ИС-датчики температуры, например АО590 — 2-клеммное устройство, работающее как генератор постоянного тока, у которого ток в микроамперах пропорционален абсолютной температуре; например, при 25 °C (298,2 К) он ведет себя как стабилизатор тока на 298,2 мкА (±0,5 мкА). Точность, достигаемая этим простым прибором, равна 1 °C (при наилучшей градуировке) в интервале от —55 до +150 °C. Что особенно привлекает в них, так это простота внешних электрических соединений.

Пластиковый вариант AD592 имеет сравнимые характеристики в меньшей температурной области (-25 °C до 105 °C). ИС источника тока LM334 (см. разд. 6.18 ) также имеет на выходе сигнал, пропорциональный абсолютной температуре, устанавливаемый с помощью одного резистора в соответствии с формулой J вых(мкА) = [227 Т(°К)]/ R уст (см. рис. 15.6); эта формула включает в себя ~= 5 %-ную коррекцию на U_ ток.

Кварцевые термометры.Изменение резонансной частоты кристалла кварца может быть использовано для создания точного, с хорошей воспроизводимостью, термометра. Хотя реальные генераторы на кристалле кварца обычно имеют самый низкий температурный коэффициент, можно подобрать сечение кристалла, обеспечивающее большой коэффициент, и воспользоваться высокой точностью частотных измерений. Хорошим образцом такого датчика является прибор фирмы Newlett-Packard 2804А — термометр со встроенным микропроцессором, имеющий абсолютную точность 40 мкград в интервале от —50 до +150 °C (при расширении интервала точность уменьшается) и температурное разрешение 100 мкград. Чтобы получить такие характеристики, в приборе предусмотрена индивидуальная калибровка каждого датчика, данные с которого используются для вычисления температуры.

Пирометры и термографы.Интересен метод «бесконтактного» измерения температуры с помощью классического пирометра. Метод заключается в том, что наблюдатель, рассматривая через зрительную трубу вроде телескопа раскаленную поверхность предмета, сравнивает цвет его свечения с цветом нити накала внутри пирометра. При этом наблюдатель подстраивает ток нити накала так, чтобы ее яркость сравнялась с яркостью объекта наблюдения (причем оба рассматриваются через красный светофильтр), и считывает температуру. Этот метод удобен для измерения температуры очень горячих объектов в окислительной или в восстановительной газовой среде, где невозможно использование термопар. Обычные оптические пирометры имеют интервал измеряемых температур от 750 до 3000 °C, точность около 4 °C для нижней части интервала температур и около 20 °C — для верхнего края интервала.

Появление хороших детекторов инфракрасного излучения позволило использовать этот метод измерений и для более низких температур вплоть до обычных. Например, фирма Omega выпускает ряд инфракрасных пирометров с цифровым считыванием в области температур от —30 до +5400 °C. Измеряя интенсивность инфракрасного излучения, иногда с определенными длинами волн, вы можете определять с хорошей точностью температуру удаленных предметов. Такая «термография» с недавнего времени стала популярной в совершенно различных областях: в медицине для диагностики опухолей или в энергетике, например термография вашего дома покажет вам, где транжирится энергия.

Низкотемпературные измерения.Особое место занимает проблема точного измерения температуры криогенных (очень холодных) систем. Задача сводится к выяснению вопроса, насколько температура близка к абсолютному нулю (0 К = = —273,15 °C). Здесь имеются два пути: измерение сопротивления обычного углеродсодержащего резистора, которое при низких температурах резко возрастает, и измерение парамагнитных свойств некоторых солей. Эти вопросы касаются специальной области измерительной техники и здесь рассматриваться не будут.

Измерения позволяют управлять.Если имеется способ регулировать некоторую количественную величину, то при наличии хорошей измерительной аппаратуры можно точно управлять этой величиной. В частности, термисторы обеспечивают прекрасное управление температурой ванны или печи.

Измерение, синхронизация и наблюдение слабых световых потоков достигли высокого уровня благодаря существованию методов усиления, которые неприменимы в обычной схемотехнике. Фотоумножители, усилители с канальными пластинами, ПЗС (приборы с зарядовой связью) и УУКМ (усилитель + усилитель с кремниевой мишенью) включены в каталог высококачественных оптических детекторов. Мы сначала расскажем о самых простых детекторах (фотодиодах и фототранзисторах), а затем перейдем к экзотическим и удивительным устройствам.
