Преобразователи на отрезках линий в виде модулей выпускаются Vari-L Co., Mini-Circuits Laboratory и многими другими изготовителями. На рис. 13.22 показано несколько примеров преобразователей и трансформаторов, используемых в линиях.

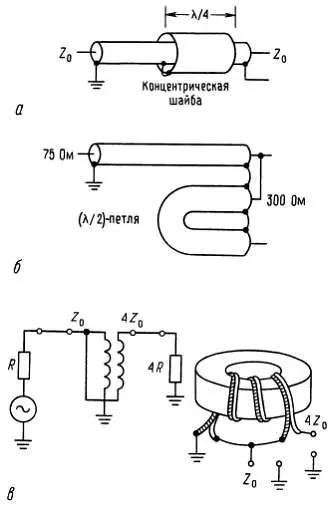

Рис. 13.22. Трансформаторы на линиях передач. а— резонансный волновод; б— резонансная петля; в— трансформатор.

В высокочастотных схемах, предназначенных для связи или других применений, где рабочая частота ограничена узкой областью, принято использовать настроенные LC-цепи в качестве нагрузки коллектора или стока. Это дает несколько преимуществ: а) большее усиление в одном каскаде, поскольку нагрузка представляет собой высокое полное сопротивление на частоте сигнала ( К U= g mZ н) и в то же время допускается произвольный ток покоя; б) исключаются нежелательные эффекты емкостной нагрузки, так как контур LC «встраивает» любую емкость, — она становится частью настраиваемой емкости схемы; в) упрощается межкаскадная связь, поскольку от LC-цепи можно делать ответвления или организовывать трансформаторную связь и даже строить резонансные согласованные цепи, как, например, П-образные четырехполюсные фильтры, чтобы получить любое желаемое согласование сопротивлений; г) благодаря частотной селективности настраиваемого контура отсутствуют шумы и сигналы с частотами, не входящими в полосу.

Примеры настраиваемых схем ВЧ.При обсуждении схем связи мы рассмотрим

резонансный ВЧ-усилитель в его «естественном окружении». Здесь же мы просто приведем несколько примеров применения настраиваемых контуров в генераторах и усилителях. На рис. 13.23 изображена схема классического резонансного усилителя.

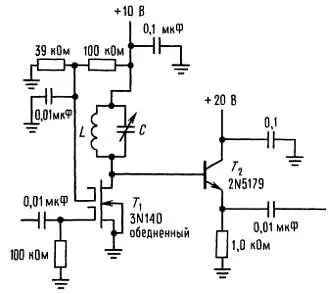

Рис. 13.23. Резонансный усилитель (каскодный) на полевом МОП-транзисторе с двумя затворами.

Полевой транзистор с двумя затворами обедненного типа позволяет избавиться от эффекта Миллера благодаря использованию нижнего затвора в качестве входного. Когда нижний затвор заземлен по постоянному току, через каскад идет ток I co . Параллельный LC-контур настраивается на центральную частоту усиления, причем выход отделен от нагрузки с помощью повторителя на Т 2 . Поскольку на стоке +10 В, выходной повторитель требует большего коллекторного напряжения. Этот тип схемы имеет очень большое усиление в резонансе, ограничиваемое добротностью Q LC-контура и нагрузкой в виде повторителя.

В схеме, приведенной на рис. 13.24, частота генератора устанавливается с помощью тщательно сконструированного перестраиваемого LC-контура.

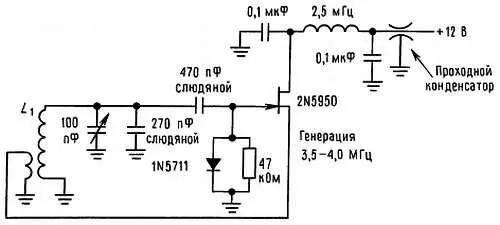

Рис. 13.24. LC-генератор на полевом транзисторе с p-n-переходом.

Эта схема ГПЧ (генератора переменной частоты) применяется в качестве настроечного элемента в некоторых передатчиках и приемниках, а также как источник радиочастотных сигналов изменяемой частоты. В этом генераторе ПТ с p-n -переходом обеспечивает необходимое усиление мощности благодаря положительной обратной связи от истока через L 1. L 1 имеет несколько меньшее число витков во вторичной обмотке, обеспечивая усиление по напряжению и, следовательно, генерацию. Добавив варикапный диод, который работает как конденсатор с управляемой напряжением емкостью (см. рис. 5.44), вы можете создать такой генератор перестраиваемой частоты. Отметим, что использование на выводах источника питания проходного конденсатора и развязывающего ВЧ-дросселя практикуется почти во всех радиочастотных схемах.

На рис. 13.25 приведена схема усилительного каскада на 200 МГц на транзисторе с общим эмиттером.

Рис. 13.25. Резонансный ВЧ-усилитель на 200 МГц с нейтрализацией. L 1— 3 витка на каркасе № 18; внутренний диаметр 6 мм; длина 5 мм; L 2— 5 1/2 витка на каркасе № 16; внутренний диаметр 8 мм, длина 12 мм.

В этой схеме осуществлена нейтрализация проходной емкости путем задания на вход тока противоположной фазы, компенсирующего ток емкостной связи, протекающий с выхода на вход. С нейтр — нейтрализующий конденсатор, подключенный к части коллекторной обмотки, в которой фаза противоположна по отношению к коллекторному напряжению. В этой схеме согласование выходного импеданса с линией также осуществляется автотрансформаторным отводом от коллекторного LC-контура, что является простым, но грубым методом.

Последняя схема (рис. 13.26) представляет собой ВЧ-усилитель на 25 кВт, в котором используется триод с нулевым смещением на заземленной сетке.

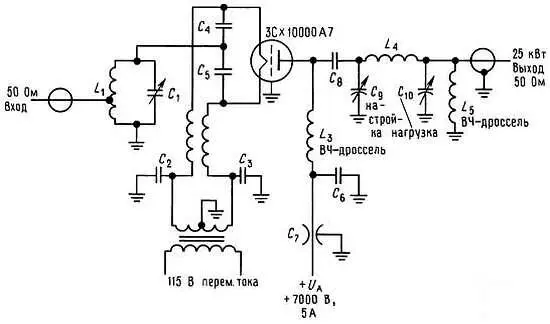

Рис. 13.26. Мощный ВЧ-усилитель (25 кВт на выходе) на триоде с заземленной сеткой.

До сих пор в высокомощных радиочастотных усилителях используются вакуумные лампы, так как полупроводниковые приборы не обладают необходимыми характеристиками (например, триод 8973 имеет выходную мощность 1,5 МВт при 50 МГц!). Конфигурация с заземленной сеткой не требует компенсации. Выходная цепь представляет собой известный П-образный четырехполюсник, подключенный через блокирующий конденсатор С 8, С 9, L 4 и С 10 образуют четырехполюсник, причем их значения определяются желаемой резонансной частотой, необходимой трансформацией полного сопротивления и добротностью Q нагрузки ( Q , или добротность, является мерой остроты резонанса, см. разд. 1.22 ). ВЧ-дроссель в анодной цепи используется для задания анодного напряжения в соответствии с амплитудой сигнала на рабочей частоте.

В радиочастотных (ВЧ) схемах используются специализированные модули нескольких видов, которые не имеют эквивалентов в низкочастотных схемах. Прежде чем описывать ВЧ-схемы, предназначенные для связи, рассмотрим некоторые элементы, широко используемые для генерации и детектирования радиочастотных сигналов.

Генераторы.Если высокая стабильность не важна, то простой LC-генератор, о котором только что говорилось, можно успешно применить для получения радиочастотных сигналов с регулировкой частоты в диапазоне октавы и более путем варьирования либо С , либо L (в последнем случае его иногда называют генератором с изменяемой индуктивностью). Если тщательно спроектировать генератор и внимательно отнестись к деталям конструкции, можно создать генераторы переменной частоты (ГПЧ), у которых дрейф за несколько часов составит менее нескольких миллионных. Такие генераторы полностью удовлетворяют всем требованиям при использовании в приемниках и некритичных передатчиках. LC-генераторы могут работать в диапазоне от звуковых частот до сотен мегагерц.
