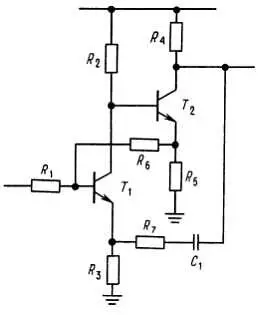

Рис. 13.13. Последовательно-параллельные пары.

Идея заключается в создании усилителей с низким коэффициентом усиления (возможно, около 10 дБ) и с плоской характеристикой в широкой области частот. В этих схемах удачно применяется отрицательная обратная связь для расширения полосы пропускания. Однако отрицательная обратная связь сама по себе может быть источником неприятностей на высоких частотах из-за неконтролируемого сдвига фазы, если петлевое усиление в контуре будет велико. В последовательно-параллельных парах эти трудности преодолеваются за счет введения нескольких контуров обратной связи, в каждом из которых петлевое усиление невелико.

В схеме рис. 13.13 оба каскада, T 1 и Т 2 , работают как усилители с низким коэффициентом усиления по напряжению, так как их эмиттерные резисторы не зашунтированы. R 6 обеспечивает обратную связь, охватывающую только T 1 , так как T 2 работает как повторитель в этой цепи. Благодаря тому, что полное усиление по напряжению для каскада на T 1 определяется отношением ( R 6 / R 1 ), R 4 может подбираться в соответствии с необходимым усилением ( R 4 / R 5 ) незамкнутого контура Т 2 . И наконец, обратная связь к эмиттеру Т 1 добавляется для уменьшения усиления до его расчетной величины.

Последовательно-параллельные пары удобны для блочного построения усилителей, так как они чрезвычайно стабильны и просты по конструкции. С их использованием легко строить усилители с шириной полосы до 300 МГц или более. Коэффициент усиления на одну пару составляет обычно от 10 до 20 дБ, а при необходимости получить большее усиление ставят несколько каскадов.

В разд. 13.11 будут обсуждаться вопросы построения резонансных узкополосных усилителей в противоположность широкополосным устройствам, о которых мы говорили до сих пор. Поскольку усиливаемые сигналы часто имеют узкую полосу частот, при работе в радиодиапазоне очень полезны также резонансные усилители.

Из предыдущего рассмотрения усилителей высоких частот можно видеть, что разработка качественного высокочастотного усилителя очень трудоемка, связана с очень грубыми расчетами и требует проведения многочисленных испытаний конструкции. К счастью, более дюжины поставщиков выпускают усилительные модули в законченном виде, заключенные в корпусе, причем разнообразие их конфигураций таково, что может удовлетворить практически любым требованиям. Действительно, в виде законченного модуля можно получить почти каждый ВЧ-узел, включая генераторы колебаний, смесители, модуляторы, аттенюаторы, управляемые напряжением, накопители и делители мощности, циркуляторы, гибридные волноводные соединители, направленные ответвители мощности и т. д. Некоторые из этих схемных элементов мы будем рассматривать в разд. 13.12 .

В большинстве случаев ВЧ-усилители выпускаются в виде тонкопленочных гибридных интегральных схем с коэффициентом усиления, заданным в широкой полосе частот; они встроены в 4-штырьковый транзисторный корпус и выполнены поверхностным монтажом (рис. 13.14).

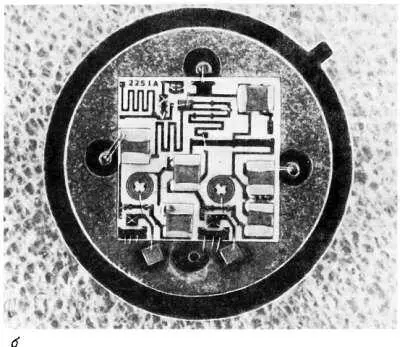

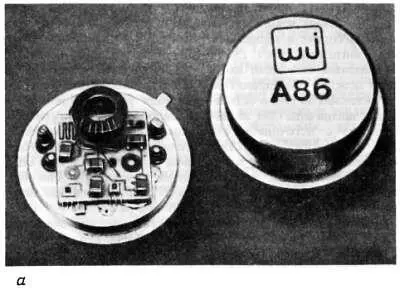

Рис. 13.14. а— Усилительный каскад для области 10-200 МГц. б— Гибридная схема на керамической подложке.

Видны чипы конденсаторов, тонкопленочные индуктивности и резисторы, транзисторы и проволочные соединения ( Watkins-Johnson Соmр.).

Два штырька являются выводами входной и выходной цепей с общепринятым полным сопротивлением 50 Ом, а остальные штырьки предназначены для заземления и соединения с источником постоянного тока. В продажу поступают различные усилители: одни из них отличаются низким уровнем шумов, другие — большой мощностью или большим динамическим диапазоном. Усилители могут предназначаться либо для работы в очень широкой области частот, либо для определенной полосы частот, используемой в связи. Например, UTO-514 фирмы Avantek имеет усиление 15 дБ в полосе частот от 30 до 200 МГц, коэффициент шума 2 дБ (максимум) и неравномерность усиления в полосе частот ±0,75 дБ. Устройство размещается в 4-штырьковом корпусе транзистора ТО-8.

Серии Avantek UTO и А-серии Watkins-Johnson модульных усилителей, состоящие каждая из почти сотни моделей, обладают высокими эксплуатационными характеристиками в полосе частот до 2 ГГц. Модули GPD-серий Avantek (или ЕА-серий Watkins-Johnson) менее дорогие, удобные и более доступны. Например, приборы GPD-201 работают в области 5-200 МГц с коэффициентом усиления 30 дБ (минимум) и коэффициентом шума 3,5 дБ (тип.) и стоят 29 долларов.

Гибридные усилители могут использоваться как сами по себе, так и в качестве каскада усиления, обычно их включают в полосковые линии ( разд. 13.21 ). Чтобы еще больше облегчить жизнь, изготовители решили выпускать усилители в блочном исполнении в виде специальных модулей. Эти «зверюшки» обычно представляют собой небольшие металлические коробочки размером 5x5x2,5 см с высокочастотными коаксиальными разъемами типа SMA на входе и выходе. Вы можете выбрать из списка стандартный усилитель с разъемами или же заказать каскад усиления с указанными вами параметрами. Avantek пришлет вам маленькие коробочки и платы ПС, на которые можно установить до 4-х модульных усилителей (если вы пожелаете сделать это сами) (рис. 13.15).

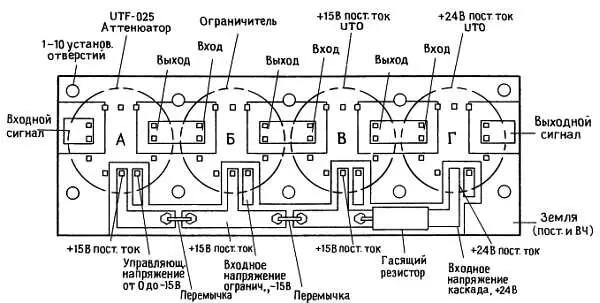

Рис. 13.15. Плата-«микрополоска» (полосковая линия) для модульных ВЧ-элементов.

( Avantek, Inc.)

Чтобы дать вам представление о том, что вы можете приобрести, мы пролистали весь каталог фирмы Avantek и пришли к следующему выводу: AMG-1020 — прекрасный малошумящий усилитель, с усилением 34 дБ и коэффициентом шума 2,7 дБ в полосе частот от 50 до 1000 МГц. Более широкую полосу имеет UTC20-211, который работает в полосе от 10 до 2000 МГц с коэффициентом шума 5 дБ и усилением 26 дБ. Выпускаемые широкополосные усилители перекрывают область частот до 18 ГГц и выше, и при их построении использовались полевые транзисторы на GaAs (а также транзисторы с высокой электронной подвижностью, ВЭПТ).

Усилители, работающие в узкой полосе частот, могут быть оптимизированы с целью снизить уровень шума; имеются высокочастотные усилители такого рода, предназначенные для систем связи. Например, приемник сигналов от спутников Avantek АМ-4285 с усилением 50 дБ (±0,5 дБ) в полосе 3,7–4,2 ГГц с феноменальным коэффициентом шума 1,5 дБ ( Т ш = 120 К) или АМ-7724, работающий в полосе 7,25-7,75 ГГц, имеющий усиление 35 дБ (±0,25 дБ) при коэффициенте шума 1,8 дБ.
