Пауль Хоровиц - Искусство схемотехники. Том 3 [Изд.4-е]

Заказная сборка и настройка позволили значительно улучшить эксплуатационные характеристики этих удивительных коммерческих усилителей. Например, радиоастрономы, как правило, добиваются снижения уровня шумов до 0,7 дБ для заказных усилителей в диапазоне L (1–2 ГГц), построенных с использованием полевых транзисторов на GaAs, и до 0,15 дБ, работая при температуре жидкого азота, (соответствующие шумовые температуры -50 К и 10 К; см. разд. 7.12 ). Новейшие разработки, использующие полевые транзисторы с высокой подвижностью электронов, достигают при 8,5 ГГц уровня шума, соответствующего 8 К. Наиболее знаменитым производителем этих удивительных устройств является Sandy Weinreb при National Radio Astronomy Observatory (Charlottesville, VA). Есть и небольшие фирмы такие, как Berkshire Thechnologies (Oakland, СА), которые изготовят для вас заказные усилители с такими ошеломляющими характеристиками; как правило, их охлаждаемые усилители имеют уровень шума, соответствующий температуре 5 К в L-диапазоне и 15 К при 8,5 ГГц. Для измерения уровня шума (шумовой температуры) усилителей, работающих в микроволновой области, неизменно используйте метод горячей/холодной нагрузки. Чтобы вспомнить, как это делается, вернитесь назад и просмотрите разд. 7.19 .

Коммерческая конкуренция в отношении усилительных модулей столь же сильна, как и для других ВЧ-модульных компонентов. Законченные усилительные модули выпускают Aertech/TRW, Avantek, Aydin Vector, Hewlett-Packard, Narda, Scientific Communications и Watkins-Johnson. Если требуется построить ВЧ-систему, вы должны хорошо проштудировать каталог и выбрать модули для компоновки системы (рис. 13.16). Потом остается лишь закрепить их все на плате и соединить между собой коаксиальным кабелем.

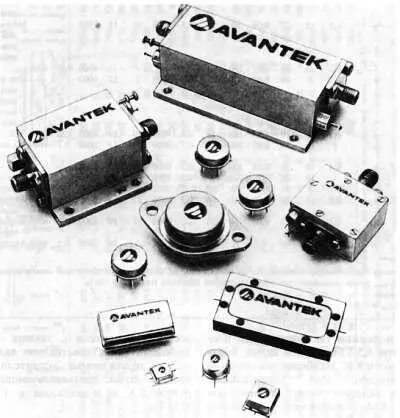

Рис. 13.16. Высокочастотные модули различного исполнения: с разъемами, с выводами для сквозь-платного монтажа, с контактными площадками для поверхностного монтажа.

( Avantek, Inc.)

Широкополосные операционные усилители.Обычно считают, что операционные усилители — низкочастотные устройства, и они недостаточно хороши для работы в области выше 100 кГц или даже 1 МГц. Это в основном верно для того многообразия выпускаемых ОУ, у которых типичная величина f T лежит в области от 1 до 5 МГц (см. табл. 4.1). Однако как видно из табл. 7.3, имеется класс точных ОУ, у которых произведение усиления на ширину полосы достигает значения 100 МГц или около того. Реально, если допускается смещение напряжения на входе порядка 10 мВ, то можно получить ОУ с величиной f T , достигающей 1 ГГц.

Несколько отличаются ИМС «видеоусилителя», у которых вход и выход заземлены, а усиление постоянно. Это правильные операционные усилители (для определения конфигурации и усиления вы используете внешнюю обратную связь), и их можно использовать как усилители с замкнутым контуром для работы при частоте 100 МГц и более. Для получения хороших характеристик при построении многих таких широкополосных усилителей использовалась технология вертикальных pnp -процессов. В отличие от нормальных ОУ, часто встречаются усилители с несимметричным входным импедансом, вызываемым током обратной связи. В табл. 13.2 приведены некоторые из таких быстродействующих устройств.

Прежде чем приступать к рассмотрению соединений между схемами, необходимо кратко коснуться вопросов линий передач. Ранее, в главе 9 , обсуждались волновое сопротивление и проблема концов линии в связи с передачей цифровых сигналов. Линии передач играют важную роль и в радиочастотных схемах, где они используются как путепровод для сигналов от одного участка к другому внутри схемы и часто к антенному комплексу. Линии передачи представляют собой одно из важных исключений по отношению к основному принципу (см. гл. 1 ), согласно которому полное сопротивление источника сигналов в идеале должно быть малым по сравнению с сопротивлением нагрузки, создаваемым возбуждаемой цепью, а нагрузка должна иметь входное сопротивление, большее по сравнению с сопротивлением источника, на нее включенного. Эквивалентное правило для линий передач заключается в том, что нагрузка (и, возможно, источник) должна иметь сопротивление, равное волновому сопротивлению линии. Линия в этом случае «согласована».

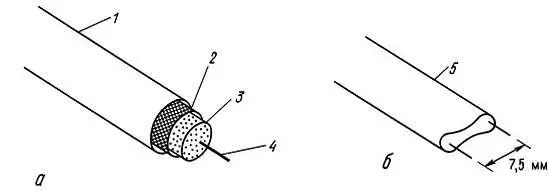

Линии передач для сигналов не слишком высоких частот (скажем, до 1000 МГц) бывают в основном двух типов: параллельные проводники и коаксиальные линии. Первые обычно представляют собой недорогой облитый «двужильный» провод с волновым сопротивлением 300 Ом, используемый для передачи сигнала от телевизионной антенны к приемнику, а вторые широко используются в виде коротких отрезков с разъемами BNC для передачи сигналов между приборами (рис. 13.17).

Рис. 13.17.

В схемах СВЧ-диапазона применяется техника полосковых линий, при которой параллельные проводники линий передачи являются частью рабочей цепи, а на более высоких «микроволновых» частотах (скажем, свыше 2 ГГц) обычные элементы схем и линии передач заменяются резонаторами и волноводами, соответственно. За исключением этих экстремальных частот, в большинстве радиочастотных схем, вероятно, лучше всего выбрать хорошо знакомые коаксиальные кабели. По сравнению с линией из параллельных проводников согласованные коаксиальные линии, будучи целиком экранированными, обладают некоторым преимуществом, поскольку исключают влияние излучения и наводок от внешних сигналов.

Волновое сопротивление и согласование.Линия передачи, в любой своей форме, имеет «волновое сопротивление» Z 0 , означающее, что волна, бегущая вдоль линии, имеет соотношение напряжение/ток, равное Z 0 . В линиях без потерь Z 0 чисто активное и равно √( L / C ), где L — индуктивность, а С — емкость на единицу длины. Полное сопротивление типичной коаксиальной линии лежит в пределах 50-100 Ом, в то время как линии с параллельными проводниками имеют диапазон сопротивлений 300-1000 Ом.

При работе с сигналами высокой частоты (или с короткими временами нарастания) важно «согласовать» нагрузку с волновым сопротивлением линии. Основными моментами являются следующие: а) линия передачи, заканчивающаяся нагрузкой, имеющей сопротивление, равное волновому сопротивлению линии, будет передавать импульс в оконечное устройство без искажений; б) сопротивление такой линии конечной длины на любой частоте с любого ее конца равно ее волновому сопротивлению (рис. 13.18).
