При частотах выше нескольких мегагерц методы «квадрат/квадратный корень» преобразования среднеквадратичного сигнала не работают из-за неадекватности полосы в цепи операционного усилителя. Однако можно использовать другие методы. На рис. 13.34 представлена простая схема квадратичного детектора с обращенным диодом , который есть не что иное, как туннельный диод ( разд. 1.06 ), используемый в нетуннельном направлении (где он имеет нулевое прямое падение напряжения).

Рис. 13.34. Квадратичный детектор на обращенном диоде.

(С разр. Alan Rogers, Haystack Observatory.)

Мы получили эту схему от радиоастрономов Haystack Observatory и были поражены ее экстраординарной линейностью по мощности (рис. 13.35).

Рис. 13.35. Характеристика квадратичного детектора.

В значительной мере эта квадратичная техника произошла от болометрических методов, где входной сигнал (предварительно усиленный) подается на мощный омический нагреватель, температура которого затем измеряется. Поскольку мощность нагревателя точно пропорциональна U 2 , этот метод является чисто квадратичным. Примером болометрического модуля может служить LT1088 Linear Technology. В нем согласованная пара омических нагревателей связана с согласованной парой диодов, измеряющих температуру. Входной сигнал подается на один из нагревателей, а обратная связь подключается к опорному нагревателю, диод которого находится при той же температуре. Управляющее напряжение опорного нагревателя является выходным напряжением (рис. 13.36).

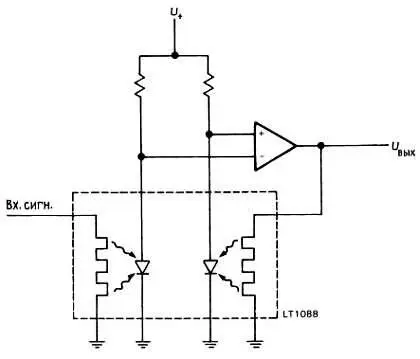

Рис. 13.36. Точный среднеквадратичный детектор LT1088. U вых- пропорциональное точному среднеквадратичному входному напряжению.

Болометрической технике присущи широкополосность и точная квадратичность. Однако динамическая область у болометров ограничена, так как микроскопические количества тепла трудно измерить, а большие нагревы приводят к перегоранию устройства! Например, типовой LT1088 работает от постоянного тока до 300 МГц, но имеет динамическую область всего 25 дБ. Тщательное проектирование болометра дает возможность расширить полосу до СВЧ и увеличить динамическую область. Серии 432–438 болометрических измерителей мощности Hewlett-Packard с использованием набора взаимозаменяемых болометрических датчиков перекрывают область частот от 100 кГц до 50 ГГц. Динамическая область составляет 114 дБ (фактор мощности 2,5·10 11), от +44 дБ (25 Вт) до -70 дБ (100 пВт), хотя любой отдельный болометр в большинстве случаев имеет область 50 дБ.

Поскольку ВЧ-диапазон наибольшее применение находит в технике связи, важно разобраться в процессах модуляции и демодуляции сигналов, т. е. как используются радиочастоты при переносе информации от одного места в пространстве к другому. Кроме того, как вы будете себя чувствовать, если не сможете ответить на вопрос, как работает радио, и это после изучения курса электроники?

В теории связи мы говорим о «каналах» связи, т. е. о способе передачи информации от А к Б. Например, каналы могут быть кабельными или в виде линий из оптического волокна. Радиочастотный канал связи охватывает спектр электромагнитных колебаний, который, грубо говоря, начинается с очень низких частот (НЧ) в несколько килогерц, проходит область коротких волн от нескольких мегагерц до нескольких десятков мегагерц (ВЧ), область очень высоких частот (СВЧ) и сверхвысоких (ультравысоких) частот (УВЧ), доходящих до нескольких сотен мегагерц, и микроволновую область, начинающуюся около 1 ГГц.

Сигнал, содержащий речь, переносится радиочастотным каналом благодаря тому, что он модулирует несущую частоту радиодиапазона. Важно понять, почему вообще это делается так, а не осуществляется прямая передача речи. Для этого имеются две основные причины. Во-первых, если бы информация передавалась в ее естественной полосе радиоволнами очень низких частот (НЧ), то любые два сигнала стали бы перекрываться и служить помехой друг другу; т. е. кодируя информацию несущими частотами, находящимися в разных частях спектра, мы получаем сигналы на многих частотах и, таким образом, устанавливаем одновременно много каналов связи. Во-вторых, одни длины волн более пригодны для генерации и распространения, другие менее. Например, в области от 5 до 30 МГц сигналы обходят Землю вокруг за счет многократных отражений от ионосферы, а в микроволновой области узкие направленные пучки можно формировать с помощью антенн умеренных размеров. Поэтому область ВЧ (коротких волн) используется для связи за линией горизонта, в то время как микроволновая область используется с ретрансляторами в пределах прямой видимости и в радиолокации.

Модуляцию несущего сигнала можно осуществить несколькими путями. Грубо говоря, все методы имеют общее свойство, а именно модулированный сигнал занимает полосу частот, по крайней мере сравнимую с полосой модулирующего сигнала, т. е. полосой посылаемой информации. Таким образом, высокая точность воспроизведения при передаче звука получается при полосе не менее 20–40 кГц безотносительно к несущей частоте. Совершенно смодулированный сигнал имеет нулевую ширину полосы и не передает информацию. Передача низкоинформатированного содержания, как, например, телеграфная связь, занимает относительно узкую часть спектра (возможно, 50-100 Гц), в то время как передача телевизионного изображения требует уже нескольких мегагерц. Следует отметить, что большая информация может переноситься каналом с данной шириной полосы, если отношение сигнал/шум (С/Ш) достаточно высоко. Такое «частотное сжатие» основывается на том, что «емкость канала» равна ширине полосы, умноженной на log 2(С/Ш).

Начнем с простейшей формы модуляции (AM), обращая внимание на ее частотный спектр и способы детектирования. Представим простой несущий сигнал, cos ω н , изменяемый по амплитуде под действием модулирующего сигнала более низкой частоты, cos ω м , в следующем виде:

сигнал= (1 + m· cos ω м t)· cos ω н t,

где p-n -индекс модуляции», меньший или равный 1. Раскрыв произведение, вы получите

сигнал= cos ω н+ 0,5· m· cos ( ω н+ ω м) t+ 0,5· m· cos ( ω н - ω м) t
