Недавно стало популярным использовать непосредственно преобразование частоты вверх на включенных прямо на вход балансных смесителях (т. е. использовать ПЧ выше частоты входного сигнала), а также фильтры на пьезокристаллах на частоте ~ 40 МГц ПЧ с последующим детектированием уже без смещения. Такие схемы с однократным преобразованием обладают еще лучшими параметрами при наличии сильно интерферирующих сигналов, и они входят в употребление наряду с выпускаемыми промышленностью очень хорошими кристаллическими СВЧ-фильтрами и смесителями с малыми искажениями, сбалансированными в широкой области и имеющими хорошие шумовые характеристики.

Смесители с подавлением зеркальной частоты.В супергетеродинных приемниках резонансный ВЧ-усилитель служит для подавления сигналов «зеркальной» частоты, которые отделены от нужных сигналов входной ВЧ-полосы удвоением промежуточной частоты (ПЧ). ВЧ-усилитель должен достаточно селективно подавлять зеркальную полосу (т. е. чувствительность его к сигналам этой полосы должна быть много меньше, чем к сигналам входной полосы). Он должен быть настроен, чтобы его полоса пропускания постоянной ПЧ поддерживалась на удалении от полосы ЛГ, поскольку последний служит для настройки приемника.

Есть и другие способы подавления чувствительности к зеркальным частотам, без использования резонансных ВЧ-усилителей. На рис. 13.42 показан смеситель с подавлением зеркальной частоты.

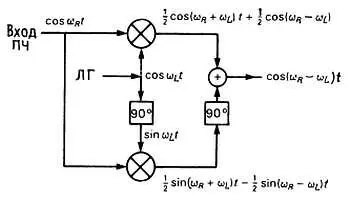

Рис. 13.42. Смеситель с подавлением зеркальной частоты.

Сначала сигнал поступает на пару смесителей, управляемых квадратурными ЛГ («квадратурные» означает, что они сдвигают фазу на 90°); затем сочетание выходных сигналов ПЧ вновь подвергают фазовому сдвигу на 90° в том же направлении. Двойной сдвиг на 90° приводит к сложению для одной стороны полосы и к вычитанию для другой, и таким образом, к аннулированию зеркальной полосы. Изменение полярности на противоположную в результате последнего сдвига фазы на 90° приводит к взаимной замене зеркальной и сигнальной полос. На практике обычно для сдвига фазы и резистивного нагружения неиспользуемого выхода в каждом случае используют «4-портовые квадратурные волноводные тройники».

Если скомплектовать смеситель с подавлением зеркальной частоты из стандартных широкополосных элементов, то можно ожидать подавления зеркальной стороны полосы примерно на 20 дБ, если работать через одну или две октавы по частоте. Иногда важно иметь возможность быстрого продвижения по частоте (так называемое «частотное сканирование») без настройки ВЧ-усилителя со слежением; в этом случае смеситель с подавлением сигналов зеркальной частоты получается как раз таким, как нужно.

Интересная тонкость: как мы отмечали в разд. 13.12 , смеситель может быть выполнен как модулятор и наоборот. Это зависит от того, используете ли вы устройство для преобразования низкочастотной полосы модулирующих сигналов, несущих информацию, в высокие частоты (в этом случае его называют «модулятором») или для перевода модулированной ВЧ-полосы вниз к полосе частот модулирующих сигналов (или по пути предварительно к ПЧ-полосе), где вы демодулируете ее, чтобы выделить исходный модулирующий сигнал (в этом случае называют «смеситель»). Когда осуществляется полный оборот по этому пути, то мы говорим, что сигналы зеркальной полосы приходят с другого бока полосы. Наши два метода подавления зеркальной частоты (ВЧ-фильтр и смеситель с подавлением) становятся двумя классическими методами модуляции одной боковой полосы, называемыми методами «фильтра» и «фазировки». Это может стать более ясным, после прочтения вами следующего раздела (не беспокойтесь, если вы и не сделаете этого, но мы не можем отказаться от попытки разъяснить эту объединяющую идею).

Из рассмотрения спектра АМ-сигнала с очевидностью вытекает, что можно добиться некоторого улучшения параметров. Большая часть энергии (67 % при 100 %-ной модуляции) содержится в несущей частоте, не участвующей в переносе информации. Эффективность AM достигает 33 % и то только, если индекс модуляции равен 100 %. Поскольку форма импульса голоса обычно имеет большое отношение максимальной амплитуды к средней амплитуде, индекс модуляции АМ-сигнала, передающего речь, чаще всего значительно меньше 100 %, хотя можно использовать «компрессию» речевого сигнала для увеличения энергии в боковых полосах). Кроме того, при симметричном расположении боковых полос перенос идентичной информации приводит к возникновению сигнала, занимающего полосу, в два раза превышающую практически необходимую.

Путем небольших ухищрений можно исключить несущую частоту [используем балансный смеситель; напоминаем, что

cos A cos B= 0.5· cos ( А+ В) + 0,5· cos ( А— В)

и получить так называемый «сигнал с двумя боковыми полосами и подавленной несущей», или DSBSC. (То же самое получите, если звуковой сигнал умножить непосредственно на несущую частоту, не задавая начального смещения, обеспечивающего постоянное присутствие несущей, как в обычной AM). Далее, использовав либо пьезокристаллический фильтр с крутыми спадами, либо метод, известный как «фазировка», одну боковую полосу спектра сигнала можно подавить. В «однобоковой» полосе (SSB) сигнал эффективно повторяет спектр речи, сдвинутый в область высоких частот, и этот метод связи широко используется радиолюбителями и промышленными потребителями для создания высокочастотных радиотелефонных каналов. Когда нет речи, то передача сигнала не осуществляется. Чтобы принимать SSB, вам нужны гетеродин и «умножающий детектор», как показано на последней блок-схеме, чтобы вновь получить исчезнувшую несущую частоту.

Спектры модуляции. На рис. 13.43 приведен типичный спектр речевого сигнала при модуляции AM, DSBSC и SSB.

Рис. 13.43. Спектры, при различных типах AM.

При передаче по типу SSB можно использовать любую боковую полосу сигнала. Отметим, что SSB представляет собой просто звуковой спектр, сдвинутый вверх по частоте на f н . При приеме SSB гетеродин и смеситель комбинируют так, чтобы сдвинуть спектр вниз снова к звуковой частоте. Если гетеродин настроен не совсем точно, все звуковые частоты сдвинутся на величину расстройки. Поэтому от ЛГ и гетеродина в приемниках SSB требуется хорошая стабильность.
