Следует отметить, что смеситель (модулятор) всегда рассматривается как схема сдвига частоты, особенно когда он сочетается с соответствующим фильтром для подавления нежелательных выходных сигналов. Когда он используется в качестве модулятора, полоса низкочастотного сигнала сдвигается вверх на частоту несущего сигнала и образуется полоса, симметричная к f н . Если он используется как смеситель, то частотная зона вокруг f н сдвигается под действием высокой частоты ЛГ вниз до звуковых частот («основной полосы») или до зоны, симметричной к промежуточной частоте (ПЧ).

Вместо модуляции по амплитуде, как в AM, DSBSC и SSB, можно передавать информацию, модулируя частоту или фазу несущего сигнала:

сигнал= cos [ ω н+ k f( t )] t— частотная модуляция (ЧМ),

сигнал= cos [ ω нt+ k f( t )] — фазовая модуляция (ФМ).

ЧМ и ФМ тесно связаны и иногда их вместе относят к так называемой «угловой модуляции». ЧМ хорошо известна как тип модуляции, используемый в СВЧ радиовещательном диапазоне 88-108 МГц (диапазон УКВ), тогда как AM используют в полосе 0,06–30 МГц радиовещательного диапазона. Тот, у кого есть настраиваемый ЧМ-приемник, вероятно, обратил внимание на «успокоение» фонового шума при ЧМ-приеме. Это свойство (возрастание отношения С/Ш или увеличение С/Ш канала) и делает широкополосную ЧМ предпочтительнее AM для высококачественных передач.

Еще о ЧМ: если девиация частоты k f( t )/2π велика по сравнению с модулирующей частотой (в f( t ) сохранены самые верхние частоты), вы имеете «широкополосную ЧМ», как в УКВ радиовещательном диапазоне. Индекс модуляции m / f равный отношению девиации частоты к модулирующей частоте, в этом случае больше единицы. Широкополосная ЧМ предпочтительнее, так как при правильных условиях приема С/Ш возрастает на 6 дБ при каждом удвоении девиации ЧМ. Правда, при этом увеличивается ширина полосы канала, поскольку сигнал при широкополосной ЧМ занимает приблизительно 2 f дев , где f дев — максимальное отклонение несущей частоты. ЧМ-радиовещание в полосе 88-108 МГц использует максимальное отклонение f дев = ± 75 кГц, т. е. каждая станция занимает полосу около 150 кГц. Этим объясняется, почему широкополосная ЧМ не используется, например в АМ-диапазоне средних волн (0,06–30 МГц): в этом случае во всем диапазоне могли бы работать только шесть станций данной радиовещательной зоны.

Спектр ЧМ.Спектр несущего колебания, частотно-модулированного синусоидальной волной, подобен приведенному на рис. 13.44.

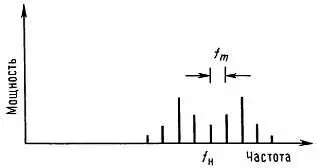

Рис. 13.44. Спектр широкополосной ЧМ.

Многочисленные боковые частоты отстоят от несущей частоты на расстояниях, кратных модулирующей частоте, а их амплитуды определяются функциями Бесселя. Число значащих боковых полос, грубо говоря, соответствует индексу модуляции. Для узкополосной ЧМ (индекс модуляции m < 1) имеется только по одной боковой с каждой стороны от несущей частоты. Внешне это похоже на спектр AM, но если учесть фазу боковых полос, то окажется, что эти волны имеют постоянную амплитуду и переменную частоту, а не постоянную частоту и переменную амплитуду (AM). При широкополосной ЧМ амплитуда несущей может быть очень малой, что обусловливает высокую эффективность ЧМ; это значит, что большая часть передаваемой энергии содержится в боковых частотах, несущих информацию.

Генерация и детектирование.ЧМ легко получается при изменении параметров элементов настраиваемого контура генератора; варикап (диод, используемый как емкость, управляемая напряжением, ( разд. 5.18 )) здесь идеален. Другие методы включают в себя интегрирование модулирующего сигнала с последующей фазовой модуляцией. В каждом случае лучше вести модуляцию при малых отклонениях, а затем применить умножение частоты, чтобы увеличить индекс модуляции. Это основано на том, что скорость отклонения частоты не меняется при умножении частоты, в то время как значение самого отклонения умножается вместе с несущей частотой.

Для детектирования используют обычный супергетеродинный приемник с двумя особенностями. Первая — это наличие ограничителя в оконечном каскаде усиления ПЧ, на этом этапе амплитуда постоянна (насыщение). Вторая — следующий за ограничителем детектор (называемый дискриминатором) должен преобразовывать отклонения частоты в амплитуду. Приведем несколько распространенных методов детектирования.

1. «Детектор наклона» — это всего лишь параллельный контур LC, настроенный со сдвигом в одну сторону по отношению к промежуточной частоте; в результате у него получается нарастающая кривая чувствительности в зависимости от частоты во всей полосе ПЧ; при этом ЧМ преобразуется в AM, а обычный детектор преобразует потом AM в звуковые частоты. В улучшенных детекторах наклона используется сбалансированная пара LC-цепей, настроенных симметрично относительно центральной ПЧ.

2. Детектор Foster-Seely или его вариант «детектор отношений» состоит из одного резонансного контура, подключенного к дьявольски хитроумному диодному устройству для получения на выходе линейной зависимости амплитуды от частоты во всей полосе пропускания ПЧ. Такие дискриминаторы лучше простых детекторов наклона (рис. 13.45).

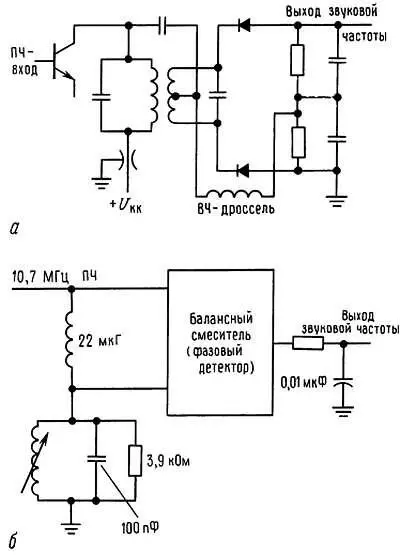

Рис. 13.45. ЧМ-дискриминаторы. а— дробный детектор; б— балансный квадратурный детектор.

3. Фазовая автоподстройка частоты (ФАПЧ). Это устройство изменяет частоту внутреннего генератора, управляемого напряжением, так, чтобы согласовать ее с частотой выходного сигнала; оно было описано в разд. 9.31 . Если на входе его действует сигнал ПЧ, то управляющее генератором напряжение в контуре ФАПЧ линейно зависит от частоты входного сигнала, т. е. его можно использовать как выход звуковой частоты.

4. Усредняющая схема, в которой сигнал ПЧ преобразуется в последовательность идентичных импульсов, имеющих частоту входного сигнала. В результате усреднения этой последовательности импульсов на выходе вырабатывается сигнал, пропорциональный ПЧ, т. е. звуковому сигналу, сложенному с некоторой постоянной составляющей.

5. «Балансный квадратурный детектор» является комбинацией фазового детектора (см. разд. 9.27 и 9.31 ) и фазосдвигающей цепи. Сигнал ПЧ пропускается через контур, в котором сдвиг фазы меняется линейно с частотой в полосе пропускания ПЧ (LC-цепи прекрасно выполняют эти функции). Сдвинутый по фазе и первичный сигналы подаются на фазовый детектор, на выходе которого сигнал изменяется пропорционально относительному сдвигу фаз. Этот выход и является искомым звуковым сигналом (рис. 13.45).
