Часто указывают, что ЧМ, если канал имеет достаточное отношение С/Ш, обеспечивает прием с существенно меньшими шумами по сравнению с AM, где помехи мало уменьшаются с ростом мощности сигнала. Напомним, что это становится ощутимым, если ЧМ-сигналы ограничиваются по амплитуде перед детектированием. В этом случае система становится относительно нечувствительной к интерферирующим сигналам и шумам, которые проявляются как изменения амплитуды, накладываемые на передаваемый сигнал.

Передача цифровых сигналов (радиотелетайп, RTTY) обычно осуществляется посредством сдвига по частоте непрерывного несущего сигнала в промежутке между двумя близкорасположенными частотами, соответствующими передаваемым 1 и 0; сдвиг на 850 Гц является типичным значением. Применение частотной манипуляции, в отличие от модуляции типа включен — выключен, чрезвычайно эффективно при большом затухании сигнала, вызываемом изменением условий распространения (радиоволн). Для демодуляции при частотной манипуляции обычно используется дифференциальный усилитель, имеющий на выходах пару фильтров, настроенных на две детектируемые звуковые частоты. Частотную манипуляцию можно представить как цифровую ЧМ. Узкий сдвиг следует применять, чтобы не допустить селективное затухание между двумя частотами сигнала. Однако этот сдвиг не может быть меньше, чем информационная полоса пропускания, необходимая для самого переключаемого сигнала, т. е. меньше скорости передачи в бодах (число битов в секунду), или приблизительно 100 Гц для обычного радиотелетайпа.

Имеется несколько методов передачи аналогового сигнала в виде импульсов. Основной принцип, на котором основана дискретная передача аналогового сигнала, выражен в теореме о выборке Шеннона. Согласно этой теореме, форма сигнала с ограниченным спектром полностью описывается выборкой его амплитуд, производимой со скоростью, равной удвоенной максимальной частоте сигнала. Таким образом, можно передавать значения амплитуды сигнала (цифровым или другим способом) только в моменты времени, разделенные интервалами 0,5· f макс непрерывной модуляции. Несколько методов импульсной модуляции показаны на рис. 13.46.

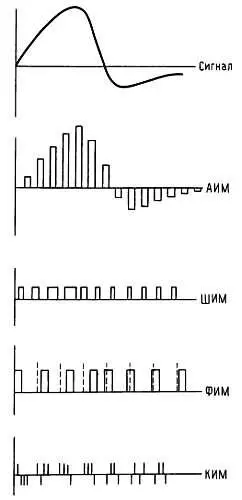

Рис. 13.46. Виды импульсной модуляции.

В амплитудно-импульсной модуляции (АИМ) последовательность импульсов с амплитудами, пропорциональными сигналу, передается через регулярные промежутки времени. Эта схема полезна для временного разделения нескольких сигналов при передаче их по одному каналу связи, так как время между выборками может быть использовано для передачи выборки другого сигнала (конечно, при увеличении полосы пропускания). При широтно-импульсной модуляции (ШИМ) ширина (длительность) импульса постоянной амплитуды пропорциональна мгновенной амплитуде сигнала. ШИМ легко декодируется простым усреднением.

В фазово-импульсной модуляции (ФИМ) импульсы постоянной длительности и амплитуды либо задерживаются, либо даются с опережением относительно регулярных меток в соответствии с амплитудой сигнала. Кодово-импульсная модуляция. И наконец, в кодово-импульсной модуляции (КИМ) мгновенная амплитуда сигнала преобразуется в двоичное число и передается как последовательность битов. На рисунке использован двоичный 4-битовый смещенный код, соответствующий 16-уровневому квантованию. КИМ превосходна, когда нужно осуществить передачу, свободную от ошибок, через каналы с шумами. Поскольку ряд единиц и нулей можно однозначно восстановить в виде правильного цифрового кода, то может быть восстановлена и реплика первичного сигнала. КИМ практически полезна в системах с ретрансляцией, как, например, в трансконтинентальных телефонных каналах, где сигнал должен проходить через большое число станций и усиливаться на своем пути. В любой схеме с линейной модуляцией (AM, ЧМ, SSB) нельзя избавиться от шумов, накапливаемых при прохождении, а в КИМ цифровой код можно восстанавливать на каждой станции. Таким образом, на каждой станции сигнал как бы посылается заново.

Имеются и другие варианты КИМ (известные как кодируемые КИМ), в которых для кодирования квантованных выборок используются другие методы в отличие от простой двоичной последовательности; например, в приведенном примере можно было использовать передачу одного из 16 тонов. Благодаря отсутствию искажений КИМ обычно используется в телеметрии для передачи изображений с космических кораблей. Их также используют для «компакт-дисков» с цифровой записью звука, где выборка каждого стереоканала и преобразование его в 16-разрядное число осуществляются со скоростью 44100 операций в секунду. В любом применении КИМ скорость передачи бита должна подбираться достаточно низкой, чтобы быть уверенным в малой вероятности ошибки при опознавании бита. Обычно это ограничивает скорость передачи по данному каналу по сравнению с прямой аналоговой модуляцией.

В этом разделе сделана попытка лучше осветить некоторые принципы и методы ВЧ-схемотехники. Здесь нет возможности подробно рассматривать вопросы проектирования и конструирования схем, как это делалось в других главах, и это не является целью книги, представляющей собой лишь общее введение в электронику. Придерживаясь этой позиции, мы хотели бы рассказать о некоторых идеях, которыми обычно руководствуются при построении ВЧ-схем. Главным образом они направлены на уменьшение паразитных индуктивностей и емкостей и освоение схем, размеры которых сравнимы с длиной волны. Не будем пытаться слить эти идеи в связную методологию; рассмотрим лишь некоторые общие приемы.

ВЧ-«дроссели» (небольшие индуктивности — от микрогенри до миллигенри) широко используются в качестве элементов, блокирующих сигнал. Обычно напряжение питания должно подаваться на клеммы корпуса, в котором размещены экранированные «проходные конденсаторы» (параллельный отвод на землю в сочетании с механическими зажимами на противоположных концах), и на ВЧ-дроссель, соединенные последовательно. Отличие состоит в применении ферритовых шайб на выводах транзисторов, ПТ и пр. Их использование связано с тем, что ВЧ-схемы могут генерировать «паразитные» колебания, вызываемые «паразитными» резонансными контурами СВЧ-диапазона, образуемыми самой проводкой. Нанизывание в разных местах нескольких шайб на выводы базы или коллектора увеличивает индуктивность настолько, что можно предотвратить колебания (если вам, конечно, повезет). Индуктивности играют главную роль в ВЧ-устройствах, поэтому в них часто можно встретить множество открытых катушек и индуктивностей с «настраиваемым сердечником», а также трансформаторов (например, маленькие металлические трансформаторы ПЧ встречаются почти во всех приемных устройствах). Распространены также переменные конденсаторы небольшой емкости с воздушным зазором.
