т. е. энергия модулированного несущего сигнала сосредоточена на частоте ω н и на частотах, отстоящих по обе стороны от ω н и ω м . На рис. 13.37 изображены такой сигнал и его спектр. Здесь глубина (или индекс) модуляции m равна 50 %, а две боковые частоты несут каждая по 1/16 доли от энергии, содержащейся в несущем сигнале.

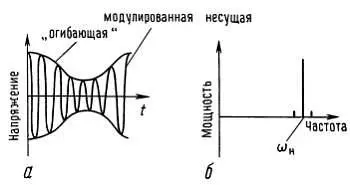

Рис. 13.37. Амплитудная модуляция.

Если моделирующий сигнал имеет сложную форму волны [ f( t )], как, например, речь, то амплитудно-модулированная волна определяется выражением сигнал= [ А+ f( t )]cos ω н t,

где постоянная величина А должна быть настолько большой, чтобы A + f( t ) всегда было положительным. Тогда спектр будет просто симметричной функцией относительно несущей частоты (рис. 13.38).

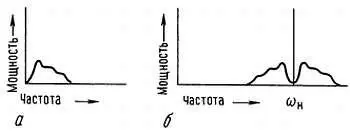

Рис. 13.38. Спектр AM и полоса частот модуляции (речь). а— модулирующий сигнал. б— несущая после AM.

АМ-генерация и детектирование.Генерация амплитудно-модулированных сигналов радиодиапазона легко осуществляется любым методом, при котором амплитуда сигнала управляется напряжением по линейному закону. Обычно изменяют напряжение питания ВЧ-усилителя (если модуляция осуществляется в выходном каскаде) или используют ИМС переумножителя, например 1496. Если модуляция происходит на каскаде с низшим уровнем сигнала, то все последующие каскады должны быть линейными. Заметим, что при амплитудной модуляции модулирующий сигнал должен иметь постоянное смещение, чтобы он никогда не принимал отрицательное значение. Графически это показано на рис. 13.39.

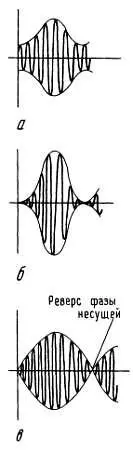

Рис. 13.39. а— 50 %-ная модуляция; б— 100 %-ная модуляция; в— перемодуляция.

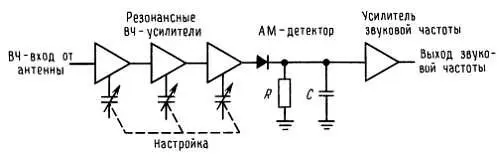

Простейший приемник AM (прямого усиления) состоит из нескольких перестраиваемых резонансных ВЧ-каскадов усиления, за которыми следует диодный детектор (рис. 13.40).

Рис. 13.40.

Усилительные каскады обеспечивают избирательность по отношению к сигналам, отличающимся по частоте, и усиливают входные сигналы (уровень которых бывает порядка микровольт) до уровня, необходимого для детектора. Последний просто выпрямляет ВЧ-сигнал, а затем восстанавливает плавную «огибающую» с помощью фильтра низких частот. Фильтр низких частот должен подавлять радиочастоты, в то время как звуковые частоты проходят неослабленными. Эта простая схема, как вы увидите, оставляет желать много лучшего. Фактически она представляет собой простой набор известных элементов.

Приемники, состоящие из последовательно включенных ВЧ-усилителей, неудобны по нескольким причинам. Во-первых, отдельные каскады должны быть настроены на одну и ту же частоту, что требует либо очень большой координированности в работе с большим количеством ручек или же чрезвычайно точного согласования набора одновременно настраиваемых LC-контуров. Во-вторых, поскольку общая частотная избирательность определяется характеристиками всех усилителей в совокупности, форма полосы пропускания будет зависеть от точности настройки каждого усилителя; отдельные усилители не могут иметь столь узкополосную характеристику, как это хотелось бы, так как настройка в этом случае была бы практически невозможна. И поскольку принимаемый сигнал может быть любой частоты в пределах области настройки усилителей, нельзя использовать пьезофильтры для получения плоской полосы пропускания с резкими спадами по краям (крутые «фронты»), что обычно очень нежелательно.

Прекрасное решение этих проблем дает применение супергетеродинного приемника («супергетеродина»), показанного на рис. 13.41.

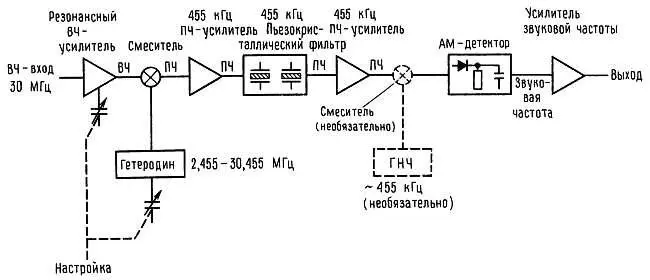

Рис. 13.41. Супергетеродинный приемник.

Поступающий сигнал усиливается одним каскадом ВЧ-усилителя, смешивается с сигналом локального генератора (ЛГ), и при этом получается сигнал фиксированной промежуточной частоты (ПЧ), в данном случае равной 455 кГц. После этого следует набор резонансных усилителей с фиксированной настройкой на ПЧ, в которые входят селективные элементы, такие, как пьезокристаллические или механические фильтры. Схема заканчивается детектором и усилителем звуковых частот. Приемник настраивают, изменяя частоту ЛГ, так как любая входная частота смешивается с ней и преобразуется в промежуточную частоту (с точностью до полосы пропускания ПЧ). Вход ВЧ-усилителя должен настраиваться в соответствии и одновременно с ЛГ, но точность настройки не очень существенна. Это делается с целью а) улучшить чувствительность путем усиления на ВЧ с малыми шумами перед смешением и б) отсечь сигналы «зеркальной» частоты. В данном случае зеркальный — это входной сигнал с частотой на 455 кГц выше частоты Л Г (вспомним, что смеситель вырабатывает сумму и разность частот). Другими словами, в супергетеродинном приемнике смеситель и локальный генератор (гетеродин) используются для сдвига входной (перестраиваемой) частоты сигнала в область фиксированной промежуточной частоты, где усиление и чувствительность максимальны.

Замечания о супергетеродинах.Супергетеродинные приемники имеют еще некоторые особенности. В приведенной схеме показан еще один генератор-гетеродин; его используют при детектировании некоторых неамплитудно-модулированных сигналов (телеграфных, подавление несущей частоты в телефонии, при частотной манипуляции и т. д.). Дополнительные гетеродины используются даже для AM-детектирования в «гомодинных», или «синхронных», детекторах.

Часто приемники имеют не один смеситель (их называют приемниками с «множественным преобразованием»). Использование первой высокой ПЧ улучшает подавление зеркального канала (он сдвинут относительно фактически принимаемого сигнала на удвоенную промежуточную частоту). Более низкая вторая ПЧ облегчает использование фильтров на кристаллических резонаторах с резким спадом характеристик вне полосы пропускания, а третья ПЧ позволяет применять заграждающие фильтры, подобные фильтрам звуковых частот, низкочастотные керамические или механические, фильтры, а также «умножающий детектор».
