Логика с открытым коллектором.Предшественником логики с 3 состояниями была логика с открытым коллектором, которая позволяет вам подключиться к одиночной линии среди других выходов нескольких формирователей. Выход с открытым коллектором просто не включает транзистор активной нагрузки в выходном каскаде (рис. 8.21).

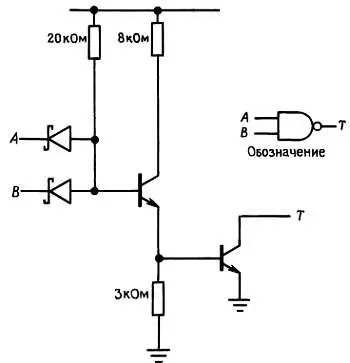

Рис. 8.21. Маломощный ТТЛШ-вентиль И-НЕс открытым коллектором.

Название «открытый коллектор» превосходно. Когда вы используете такие вентили, вы должны подключать к источнику питания внешний нагрузочный резистор. Его значение не критично: при малых значениях резистора обеспечиваются повышенные быстродействие и помехоустойчивость, однако повышается рассеиваемая мощность и нагрузочный ток выходного каскада. Для ТТЛ типичными являются значения в пределах от нескольких сотен до нескольких тысяч ом. Если вы захотели возбуждать шину с помощью вентилей с открытым коллектором (рис. 8.20), вы должны заменить драйверы с тремя состояниями на двухвходовые вентили И-НЕ с открытым коллектором, подключив один выход каждого вентиля к высокому уровню разрешения подключения к шине. Заметим, что данные на шине при этом включении будут инвертированы. Каждую линию шины необходимо через нагрузочный резистор подключить к +5 В. К недостаткам логики с открытым коллектором следует отнести пониженные быстродействие и помехоустойчивость по сравнению с обычными схемами, использующими активную нагрузку. Вот почему драйверы с тремя состояниями являются основными для реализации шин в компьютерах. Однако существуют три ситуации, в которых вы должны использовать устройство с открытым коллектором: управление внешними нагрузками, «проводное ИЛИ» и внешние шины. Давайте рассмотрим их внимательно.

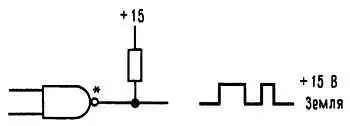

Управление внешней нагрузкой.Логика с открытым коллектором является пригодной для управления внешней нагрузкой, которая подключается к источнику положительного напряжения, превышающего напряжение питания ИМС. Может, в частности, потребоваться включить маломощную 12-вольтовую лампочку или сформировать логический перепад 15 В с помощью резистора, установленного между выходом вентиля и источником +15 В (рис. 8.22).

Рис. 8.22.

Например, схема `06 представляет собой шесть инверторов с максимальным выходом +30 В, а схема КМОП 40107 представляет собой сдвоенный И-НЕ-буфер с открытым коллектором с выходным током до 120 мА. Серия 75450 «сдвоенных периферийных драйверов» может выдавать в нагрузку ток до 300 мА при напряжении питания +30 В, а серия UHP/UDN фирмы Sprague расширяет эти пределы до 1 А и до 80 В. Более подробно об этом в следующей главе.

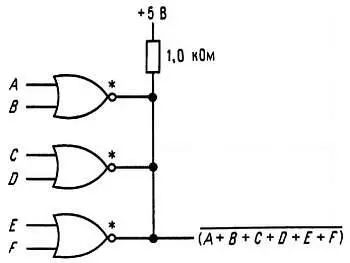

Проводное ИЛИ .Если вы объедините вместе несколько вентилей с открытым коллектором, как показано на рис. 8.23, то получите так называемую схему «про- водное ИЛИ», соединение, которое ведет себя подобно большому вентилю И-НЕ, выдающему на выходе низкий уровень, если какой-либо вход имеет высокий уровень.

Рис. 8.23. Монтажное ИЛИ.

Такое объединение недопустимо при использовании схем с активной нагрузкой из-за возникновения режима соперничества, если между всеми вентилями не будет согласовано, каким должен быть выходной сигнал. Объединять можно схемы ИЛИ-НЕ, И-НЕ и т. п. Это соединение также иногда называют «проводное И», поскольку высокий уровень на выходе возникает лишь тогда, когда он действует на выходе каждого вентиля (состояние разомкнутого, или открытого выхода. Оба этих названия описывают одну и ту же схему, которая представляет собой проводное И при положительной логике и проводное ИЛИ-при отрицательной. Это будет более понятно для вас, когда вы узнаете о теореме Моргана в следующем разделе.

Проводное ИЛИ пользовалось скоротечной популярностью в ранние дни цифровой электроники, но и сегодня оно используется довольно редко за двумя исключениями: а) в логических семействах, известных как ЭСЛ (эмиттерсвязанная логика, выходы у которой можно назвать «открытый эмиттер»), элементы могут безболезненно объединяться по проводному ИЛИ и б) существуют несколько частных линий в компьютерных шинах (наиболее значительная линия называется прерывание), функциями которых являются не передача информационных бит, а просто индикация того, что хотя бы одно устройство требует внимания. В этом случае вы используете проводное ИЛИ, поскольку оно дает то, что вы хотите, и не требуется дополнительной внешней логики для предотвращения споров.

Внешние шины.В приложениях, где скорость не очень важна, вы иногда видите драйверы с открытым коллектором, используемые для возбуждения шин. Наиболее частый случай для шин — это выдача данных из компьютеров. Общими примерами являются шины, используемые для связи компьютера с дисководом, и инструментальная шина IEEE-488 (также называемая "HPIB" или "GPIB"). Подробнее об этом в гл. 10 и 11 .

Как мы обсуждали ранее в разд. 8.04 , цифровые логические схемы разделяются на комбинационные и последовательностные (последовательные). Комбинационные схемы — это такие логические устройства, в которых состояние выхода зависит только от текущего состояния их выходов в некотором предопределенном виде. Выходное состояние последовательностной схемы определяется как состояние входов на данный момент, так и ее предыдущим состоянием. Комбинационные схемы могут быть построены с применением одних лишь вентилей, в то время как последовательностные схемы требуют наличия памяти в какой-либо форме (триггер). В последующих разделах мы рассмотрим возможности комбинационной логики, после чего отправимся в беспокойный мир последовательностных схем.

Любое обсуждение комбинационной логики будет неполным, если мы не рассмотрим логические тождества, представленные в табл. 8.3. Из этих соотношений большинство очевидны, а два последних составляют теорему Моргана, наиболее важную для построения схем.

Таблица 8.3 . Логические тождества

АВС= ( АВ) С= А( ВС)

АВ= ВА

АА= А

А1= А

А0= 0

А( В+ С) = АВ+ АС

А+ АВ= А
