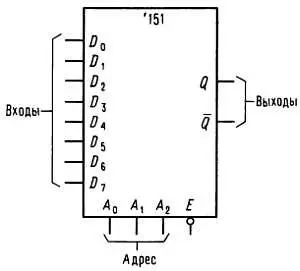

Рис. 8.33. 8-входовый мультиплексор.
Он имеет стробирующий (или разрешающий) вход Е , работающий в отрицательной логике, а также прямой и инверсный выходы. Если устройство закрыто (на входе Ε действует высокий уровень), выход Q будет иметь низкий уровень, a Q' — высокий независимо от состояния адресных и информационных входов.
В семействе КМОП имеются два типа мультиплексоров. Первый применяется только для работы с цифровыми сигналами, имеет входной порог и регенерирует на выходе «чистые» уровни, которые соответствуют входному состоянию. Таким же образом работают все функциональные элементы ТТЛ. Примером является микросхема `153 — ТТЛ-мультиплексор. К другому типу устройств относятся аналоговые и двунаправленные КМОП мультиплексоры, которые фактически представляют собой набор передающих вентилей, КМОП-мультиплексоры 4051 и 4053 работают таким образом (помните, что логика, выполненная из передающих вентилей, не может разветвляться). Так как передающие вентили являются двунаправленными, эти мультиплексоры могут использоваться в качестве «демультиплексоров или дешифраторов», которые мы рассмотрим в следующем разделе.
Упражнение 8.17.Покажите, как построить мультиплексор на 4 входа, используя а) обычные вентили, б) вентили с тремя состояниями и в) передающие вентили. При каких обстоятельствах будет предпочтительным вариант в)?
Иногда при разработке логических устройств может оказаться, что потребуется производить набор из большего числа входов, чем имеются в мультиплексоре. Этот вопрос относится к общей задаче расширения микросхем, которое заключается в использовании нескольких микросхем с небольшими индивидуальными возможностями, и применяется для построения дешифраторов, памяти, регистров сдвига, арифметически-логических и других устройств. Как видно из рис. 8.34, расширение выполняется очень просто. Здесь показано, как имея два мультиплексора на 8 входов 74LS51 построить мультиплексор на 16 входов.
Рис. 8.34. Наращивание мультиплексора.
Конечно, в схемах имеется дополнительный адресный бит, который вы используете для выбора одного устройства или другого. На невыбранном мультиплексоре `151 выход Q поддерживается на низком уровне, что позволяет произвести объединение через вентиль ИЛИ. Если выходы имеют три состояния, то расширение производится еще проще: для этого достаточно непосредственно объединить выходы.
Демультиплексоры и дешифраторы.Входной сигнал принимается демультиплексором и направляется им на один из нескольких выходов в соответствии с двоичным кодом, действующим на адресных входах. Остальные выходы в этом случае находятся либо в неактивном состоянии, либо в состоянии разомкнутой цепи. Аналогично работает и дешифратор. Единственное отличие состоит в том, что на входы подается только адрес, возбуждающий один из n возможных выходов. На рис. 8.35 показан такой пример.

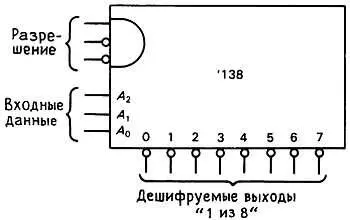

Рис. 8.35. Дешифратор «1 из 8».
Дешифратор `138 — "1 из 8" имеет низкий уровень на выходе, который соответствует входному 3-разрядному коду (адресу), а на остальных выходах — высокий уровень. В частности этот дешифратор имеет три входа разрешение, все из которых должны быть активны (два — низкого и один — высокого уровня), иначе все выходы имеют высокий уровень. Основное применение дешифратора — заставить происходить различные события, которые зависят от состояния «счетчика», который управляет этим (скоро об этом тоже поговорим подробно).
Дешифраторы обычно используются при сопряжении с микропроцессором, когда необходимо выполнить различные действия в зависимости от адреса. Мы будем рассматривать это детально в гл. 10 .
Другим применением общего использования дешифратора является организация (разрешение) последовательности действий, согласно достигнутого адреса, заданного выходом двоичного счетчика ( разд. 8.25 ). В заключение, о «брате» схемы `138 — схеме `139, которая представляет сдвоенный дешифратор "1 из 4" с раздельным одиночным разрешением по низкому уровню. На рис. 8.36 показано, как использовать два дешифратора `1 из 8 ' типа `138 для получения дешифратора "1 из 16". Как видно из рисунка, при этом не требуются внешние элементы, поскольку схема `138 имеет входы разрешения обеих полярностей (низкого и высокого уровней).

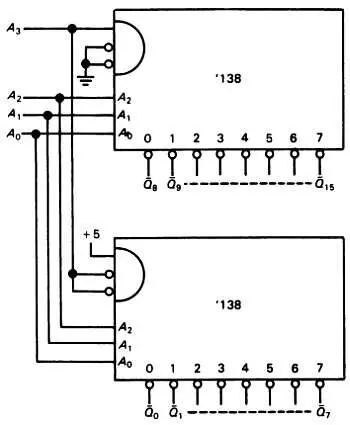

Рис. 8.36. Наращивание дешифратора.
Упражнение 8.18.Большое расширение: постройте дешифратор "1 из 64" на девяти устройствах ` 138. Подсказка: используйте один из них для разрешения подключения других.
В КМОП-логике мультиплексоры, которые используют передающие вентили, также являются демультиплексорами, поскольку передающие вентили являются двунаправленными. Когда они используются таким образом, важно сознавать, что выходы, которые не выбраны, отключены. Нагрузочный резистор, или эквивалентный ему, должны быть использованы для обеспечения правильного функционирования логики с такими выходами (те же самые требования, что и с ТТЛ-вентилями с открытым коллектором).
Существует другой тип дешифраторов, который обычно входит в состав всех логических семейств. Примером такого дешифратора служит преобразователь двоично-десятичного кода в семисегментный с формирователями для управления цифровым индикатором `47. Эта схема в соответствии с двоично-десятичным кодом, действующим на входе, формирует сигналы на всех выходных линиях, связанных со входами семисегментного цифрового индикатора, воспроизводящего десятичный символ. Устройство такого типа фактически является преобразователем кодов, но в обычной практике используется название дешифратор. В табл. 8.6 в конце главы представлено большинство применяемых дешифраторов.
Упражнение 8.19. Используя вентили, постройте преобразователи двоично-десятичного кода в десятичный ("1 из 10").
Приоритетный шифратор.Приоритетный шифратор формирует на выходе двоичный код, соответствующий входу с наивысшим номером (приоритетом), который возбуждается. Наиболее часто эта схема используется в аналого-цифровых преобразователях с параллельным преобразованием (см. следующую главу) и в проектировании микропроцессорных систем. Примерами устройств такого типа являются схема `148 — 8-входовый (3 выходных разряда) приоритетный шифратор и схема `147 — 10-входовый.
