После этого никакие изменения на выходе произойти не смогут, так как ведущий триггер заблокирован. С приходом следующего тактового сигнала ведомый триггер отключится от ведущего, а ведущий воспримет новое состояние входа. С точки зрения внешних сигналов триггер, срабатывающий по фронту, ведет себя точно также, однако внутри он работает по-другому. Принцип его действия нетрудно разобрать самостоятельно. Схема, показанная на рис. 8.52, б , представляет собой распространенный D-триггер 74 семейства ТТЛ, срабатывающий на положительном перепаде. В рассмотренном ранее триггере типа «ведущий-ведомый» данные на выход передавались по отрицательному перепаду тактового импульса.

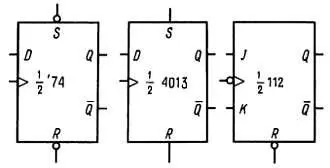

В номенклатуру стандартных ИМС, выпускаемых промышленностью, входят триггеры, срабатывающие как по одной, так и по другой полярности перепада. Кроме того, большинство триггеров имеют также асинхронные входы S и R . Они могут устанавливаться или сбрасываться как высоким, так и низким уровнем в зависимости от типа триггера. На рис. 8.53 показано несколько популярных триггеров.

Рис. 8.53. D- и JK-триггеры.

Стрелка обозначает динамический вход (срабатывание по фронту), а кружок — инверсию. Таким образом, изображенная на рисунке схема 74 представляет собой сдвоенный D-триггер, который срабатывает по положительному перепаду и имеет асинхронные входы S и R , активные по низкому уровню. Схема 4013 представляет собой сдвоенный D-триггер семейства КМОП, срабатывающий по положительному перепаду и имеющий асинхронные входы S и R , активные по высокому уровню. Интегральная схема 112 — это сдвоенный JК-триггер типа ведущий-ведомый, срабатывающий по отрицательному перепаду и имеющий асинхронные входы S и R , активные по низкому уровню.

JK-триггер. По принципу действия JK-триггер аналогичен D-триггеру, но имеет два информационных входа. Его таблица истинности имеет вид:

Если на входы поступают противоположные сигналы, то на очередном фронте тактового импульса выход Q воспроизводит значение J-входа. Если оба входа J и К имеют низкий уровень, то состояние выхода не изменится. И наконец, если на обоих входах высокий уровень, триггер будет совершать «переброс» (менять свое состояние на каждом тактовом импульсе), т. е. работать в счетном режиме).

Предупреждение. Некоторые старые типы JK-триггеров представляют собой «ловушку для единиц». Этот термин вы не найдете ни в одной документации, он означает явление, которое может привести неосведомленного человека к весьма неприятным последствиям. Дело в том, что если на интервале, когда ведомый триггер открыт тактовым сигналом, вход J и К (или оба одновременно) на какой-то момент изменит свое состояние, а затем до окончания тактового сигнала вернется в исходное, то это кратковременное состояние триггер запомнит и в дальнейшем он будет вести себя так, как если бы это состояние сохранилось. В результате триггер может переброситься на следующем тактовом перепаде, даже если сигналы, действующие в момент этого перепада на входах J и К подтверждают предыдущее состояние. Это может привести, мягко говоря, к своеобразному поведению. Проблема возникает из-за того, что эти триггеры были сконструированы в предположении, что тактовый импульс имеет очень короткую длительность, в то время как в действительности тактирование всегда производится сигналом конечной длительности. Если используется триггер типа «ведущий-ведомый», следует соблюдать меры предосторожности, либо вообще избегать их, применяя более надежные триггеры, работающие по фронту. Две хорошие альтернативы, которые используют истинно запуск по фронту, это приборы `112 и `109. Оба представляют собой сдвоенные (два в одном корпусе) JK-триггеры с асинхронными S - и R -входами, активными по низкому уровню. Устройство `112 срабатывает по отрицательному фронту тактового сигнала, а устройство `109 — по положительному.

Схема `109 имеет интересную особенность, а именно, K-вход у него инверсный, поэтому иногда его называют JK-триггер с запретом. Таким образом, если вы соедините входы J и К вместе, то получите D-триггер. Для перевода его в счетный режим вы заземляете вход К' , а на входе J устанавливаете ВЫСОКИЙ уровень.

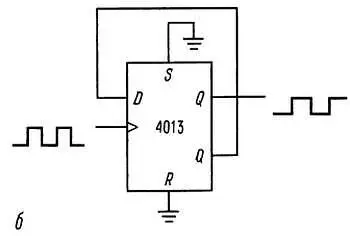

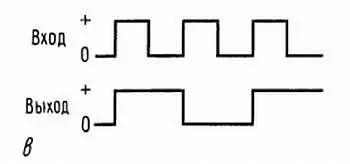

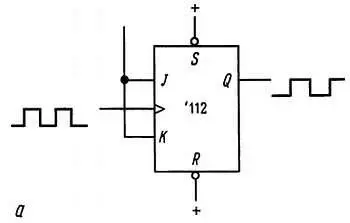

Делитель на 2.Легко построить схему делителя на 2, используя способность триггеров работать в счетном режиме. На рис. 8.54 показаны два способа построения такого делителя. JK-триггер работает в счетном режиме, когда оба входа имеют ВЫСОКИЙ уровень, производя на выходе сигнал, показанный на рисунке. Вторая схема также будет совершать перебросы, так как ее D-вход подключен к собственному выходу Q и в момент поступления тактового импульса на D-входе всегда действует инверсия по отношению к текущему состоянию триггера. Частота сигнала на выходе в любом случае будет равна половине входной частоты.

Рис. 8.54. Схемы деления на 2.

Синхронизация информации и тактирование.В связи с последней схемой возникает интересный вопрос: не получится ли так, что триггер не сможет переброситься, так как состояние D-входа изменяется почти сразу же вслед за тактовым импульсом? Другими словами, не начнет ли схема сбиваться, если на ее входе происходят такие странные явления? Этот вопрос можно сформулировать и следующим образом: в какой точно момент по отношению к тактовому импульсу D-триггер (или какой-нибудь другой) анализирует состояние своего входа? Ответ такой: для любого тактируемого устройства существует определенное «время установления» t уст и «время удержания» t уд . Для того чтобы схема работала правильно, информация должна поступать на вход не позднее чем за время t уст до возникновения тактового перепада и оставаться неизменной по крайней мере в течение времени t уд после него. Например, для триггера 74НС74, t уст = 20 нc и t уд = 3 нc (рис. 8.55).

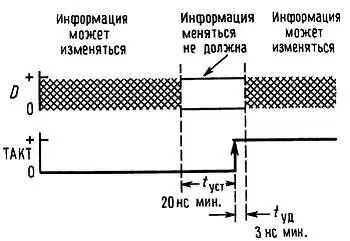

Рис. 8.55. Время установления данных и время удержания.
