Х = В, Y = H .

независимо от того, какое состояние он имел прежде.

Подавление дребезга контактов.Рассмотренный нами триггер со входами S (установки в «1») и R (установки в «0» или сброса) оказывается весьма полезным для многих применений. На рис. 8.48 показан типичный пример его использования.

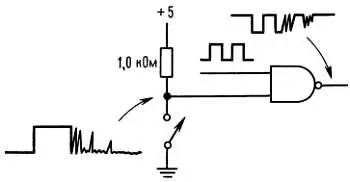

Рис. 8.48. «Дребезг» переключения.

По идее эта схема должна открывать вентиль и пропускать входные импульсы, если ключ разомкнут. Ключ связан с землей (а не с шиной +5 В) из-за особенности биполярных ТТЛ-схем (в противоположность КМОП-элементам), состоящей в том, что вы должны обеспечить отвод тока от входа ТТЛ в состоянии низкого уровня (0,25 мА для LSTTL), в то время как в состоянии высокого уровня входной ток близок к нулю. Кроме того, обычно в устройствах имеется шина земли, удобная для подсоединения к ней ключей и других органов управления. При использовании такой схемы возникает проблема, обусловленная «дребезгом» контактов ключа. За время порядка 1 мс после замыкания ключа его контакты входят в соприкосновение друг с другом обычно от 10 до 100 раз. Вы получите в итоге форму сигналов, указанную на рисунке; если бы выход подключался к счетчику или регистру сдвига, то они наверняка отреагировали бы на каждый дополнительный импульс, вызванный этим дребезгом контактов.

На рис. 8.49 показано, как разрешить эту проблему.

Рис. 8.49. Схема подавления дребезга.

При первом же соприкосновении контактов триггер изменит свое состояние и в дальнейшем уже не будет реагировать на последующий дребезг, поскольку двухпозиционный однополюсный ключ не может совершать колебания до противоположной позиции. В результате дребезг выходного сигнала будет отсутствовать, как и показано на диаграмме. Такая схема подавления дребезга широко используется; так, микросхема `279 имеет четыре SR-триггера в одном корпусе. К сожалению, такая схема имеет небольшой недостаток. Дело в том, что первый импульс, возникающий на выходе вентиля после того, как он откроется, может оказаться укороченным: это можно определить по моменту, замыкания ключа по отношению к входной серии импульсов. То же самое относится и к конечному импульсу последовательности (разумеется, что и ключи без подавления дребезга имеют те же проблемы). В тех случаях, когда этот нежелательный эффект может оказать какое-то значение, применяется схема синхронизатора, которая позволяет его устранить.

Многовходовые триггеры.На рис. 8.50 показана еще одна простая схема триггера. В ней использованы вентили ИЛИ-НЕ: высокий уровень на входе устанавливает соответствующий выход триггера в состояние низкого уровня. Устанавливать или сбрасывать триггер различными сигналами можно благодаря наличию нескольких входов. На этом схемном фрагменте нагрузочные резисторы не используются, поскольку входные сигналы формируются где-нибудь в другом месте (с помощью стандартных выходов с активной нагрузкой).

Рис. 8.50.

Триггеры, выполненные на двух вентилях, как показано на рис. 8.47 и 8.50, обычно называют RS (от английских слов: set — «установка» и reset — «сброс»), или асинхронными триггерами. Посредством подачи соответствующего входного сигнала они могут быть установлены в то или иное состояние. RS-триггеры удобно использовать в схемах защиты от дребезга, а также во многих других случаях, однако более широкое применение получили триггеры, схема которых несколько отличается от рассмотренной. Вместо пары асинхронных входов они имеют один или два информационных входа и один тактирующий вход. В момент подачи тактирующего импульса выходное состояние триггера либо изменяется, либо остается прежним, в зависимости от того, какие сигналы действуют по информационным входам.

Простейшая схема тактируемого триггера приведена на рис. 8.51.

Рис. 8.51. Синхронизированный триггер.

От рассмотренной выше схемы она отличается наличием двух вентилей («SET» и «RESET»). Легко проверить, что таблица истинности для этого триггера будет иметь вид

где Q n + 1 — состояние выхода Q после подачи ( n + 1)-го тактового импульса, а Q n — до его поступления. Главное отличие этой схемы от предыдущей состоит в том, что входы S и R в этом случае должны рассматриваться как информационные и сигналы, присутствующие на этих входах в момент поступления тактового импульса, и определяют, что произойдет с выходом Q .

У этого триггера есть один недостаток. Дело в том, что изменение выходного состояния в соответствии со входными сигналами может происходить в течение всего отрезка времени, на котором тактовый импульс имеет высокий уровень. В этом смысле он еще подобен асинхронному RS-триггеру. Эта схема известна также под названием «прозрачный фиксатор», потому что выход «насквозь просматривает» вход в течение интервала действия тактового сигнала.

Всесторонние возможности триггерных схем раскроются после введения новых, нескольких отличных от рассмотренных конфигураций, которые представляют собой триггер типа «ведущий-ведомый» (двухступенчатый) и триггер, запускаемый по фронту.

Триггеры типа «ведущий-ведомый» и триггеры, запускаемые по фронту.Эти типы триггеров наиболее распространены. Информация, поступившая на входные линии этого триггера к моменту возникновения перехода или «фронта» тактового сигнала, определяет, каким будет состояние выхода в последующий интервал времени. Такие триггеры выпускаются в виде недорогих ИМС и всегда используются в этом виде, но для того чтобы понять, как они работают, имеет смысл рассмотреть их внутреннюю структуру. На рис. 8.52 показаны принципиальные схемы так называемых D-триггеров.

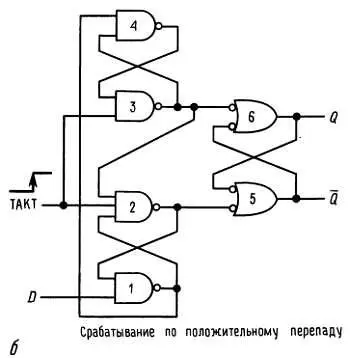

Рис. 8.52. D-триггеры с пуском по фронту.

Информация, поступившая на D-вход, передается на выход Q после подачи тактового импульса. Рассмотрим принципы действия триггера типа ведущий-ведомый (рис. 8.52, a ). Если тактовый сигнал имеет высокий уровень, разрешается работа вентилей 1 и 2 , через которые ведущий триггер (вентили 3 и 4 ) устанавливается в состояние, соответствующее D-входу: Μ = D, Μ' = D' . Вентили 5 и 6 закрыты, поэтому ведомый триггер (вентили 7 и 8 ) сохраняет свое предыдущее состояние. Когда тактовый сигнал перейдет в состояние низкого уровня, входы ведущего триггера отключатся от D-входа, а входы ведомого подключатся к входу ведущего, в результате последний передаст свое состояние ведомому триггеру.
