Однако часто возникает необходимость в фильтрах с более плоским участком характеристики в полосе пропускания и более крутыми склонами. Такая потребность существует всегда, когда надо отфильтровать сигнал от близкой по частоте помехи. Немедленно возникает следующий очевидный вопрос: можно ли (соединяя каскадно одинаковые фильтры, скажем, нижних частот), получить аппроксимацию идеальной характеристики фильтра нижних частот типа «кирпичная стена», как это показано на рис. 5.1.

Рис. 5.1.

Мы знаем, что простое каскадное соединение не дает результата без ухудшения общей характеристики, так как входное сопротивление каждого звена будет служить существенной нагрузкой для предыдущего звена. Но если поставить буферы между всеми звеньями (или сделать полное входное сопротивление каждого звена намного выше, чем у предыдущего) то, казалось бы, можно добиться желаемого эффекта. Тем не менее ответ на поставленный вопрос будет отрицательным. Соединенные каскадно RС-фильтры действительно дадут суммарную характеристику с крутым наклоном, но «излом» этой амплитудно-частотной характеристики не будет резким. Это можно сформулировать так: из многих плавных перегибов не сделать одного крутого.

Чтобы проиллюстрировать этот вывод, построим несколько графиков частотных характеристик коэффициента усиления (т. е. U вых / U вх ) фильтров нижних частот, составленных из 1, 2, 4, 8, 16 и 32 идентичных, полностью развязанных буферными усилителями RС-звеньев (рис. 5.2).

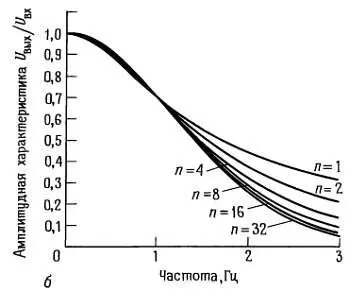

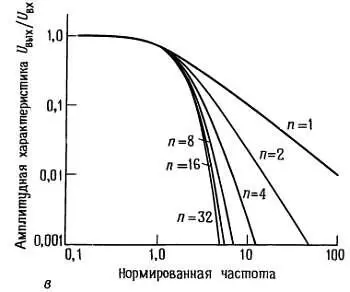

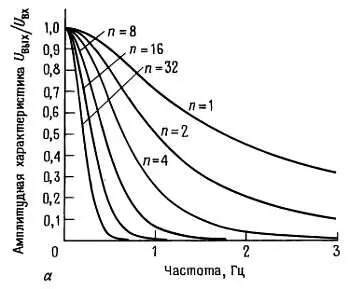

Рис. 5.2. Частотные характеристики многокаскадных RC-фильтров. Графики аи бвыполнены в линейном масштабе, график в— в логарифмическом. Характеристики на графиках би внормализованы приведением точки —3 дБ к единичной частоте.

На первом графике показан эффект от каскадного соединения нескольких RC-звеньев, у каждого из которых точка, соответствующая значению —3 дБ, находится на единичной частоте. По мере добавления новых секций точка —3 дБ суммарной характеристики сдвигается в сторону низких частот, что легко было предсказать. Чтобы сравнение характеристик фильтров было корректным, надо таким образом согласовать частоты среза отдельных звеньев, чтобы частота, отвечающая значению —3 дБ, была одна и та же для сравниваемых фильтров.

Остальные графики на рис. 5.2, как и несколько следующих графиков в этой главе, «нормированы» по частоте, в том смысле, что точка, отвечающая значению — 3 дБ (или точка перегиба), находится на частоте 1 рад/с (или 1 Гц). Для того чтобы определить характеристику фильтра, у которого точка перегиба находится на другой частоте, нужно просто изменить масштаб по оси частот с помощью умножения значений на частотной оси на истинное значение точки перегиба f с . Как правило, имея дело с фильтрами, мы будем придерживаться графиков с логарифмическим масштабом по обеим осям, поскольку такой график дает наибольшую информацию об амплитудно-частотной характеристике. Он позволяет увидеть приближение к окончательной крутизне спада и дает возможность установить точное значение затухания. В данном случае (каскадное соединение RС-звеньев) нормализованные графики на рис. 5.2, б и 5.2, в демонстрируют плавный изгиб характеристики пассивных RС-фильтров.

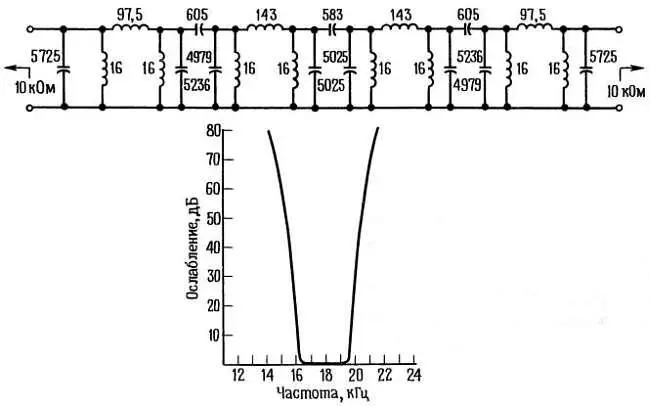

Как было показано в гл. 1 , фильтры, построенные из конденсаторов и катушек индуктивности, могут иметь весьма крутые характеристики. Примером этого может служить параллельный резонансный LC-контур. Введение в конструкцию катушек индуктивности дает возможность создать фильтр с любой желаемой близостью участка характеристики в полосе пропускания к горизонтальной прямой в сочетании с резкостью переходной области и крутизной спада вне полосы пропускания. На рис. 5.3 приведены в качестве примера телефонный фильтр и соответствующая характеристика.

Рис. 5.3. Вверху: пассивный полосовой фильтр с хорошими параметрами, построенный из конденсаторов и катушек индуктивности; емкость указана в пФ, индуктивность — в мГн. Внизу: экспериментально измеренная характеристика этого фильтра.

(На основе рис. 11 и 12 из статьи Orchard Η. J., Sheahan D. F. IEEE journal of solid-state curcuits , SC-5, No. 3 (1970).)

Очевидно, что введение катушек индуктивности в схему дает некий магический эффект, который без них не может быть достигнут. По терминологии теории цепей, эта магия заключается в наличии «внеосевых полюсов». Тем не менее сложность фильтра возрастает по мере ужесточения требований к горизонтальности и плавности амплитудно-частотной характеристики в полосе пропускания и к крутизне спада вне ее, приводя к увеличению числа элементов по сравнению с предыдущим фильтром. Переходная и фазочастотная характеристики, вообще говоря, также ухудшаются по мере приближения амплитудно-частотной характеристики к идеальной прямоугольной форме (кирпичная стена).

Синтез фильтров из пассивных элементов ( R, L, С ) — хорошо исследованная область [см., например, авторитетный справочник Зверева (тематические ссылки в конце книги)]. Единственной проблемой является то, что катушки индуктивности как элемент схемы часто оставляют желать лучшего. Они нередко бывают дорогими и громоздкими, далеки от идеала, поскольку ведут к «потерям», а именно имеют значительное последовательное сопротивление, равно как и другие «патологии», такие, как нелинейность, распределенная межвитковая емкость обмотки и чувствительность к магнитным помехам. Следовательно, нужно найти способ построения фильтров без катушек индуктивности с характеристиками идеальных RLC-фильтров.

При использовании в качестве элемента схемы фильтра ОУ можно синтезировать характеристику любого RLC-фильтра без применения катушек индуктивности. Такие безиндуктивные фильтры известны под названием «активные фильтры» из-за наличия в их схеме активного элемента (усилителя).

Активные фильтры можно использовать для реализации фильтров нижних и верхних частот, полосовых и полосно-подавляющих фильтров, выбирая тип фильтра в зависимости от наиболее важных свойств характеристики, таких, как максимальная равномерность усиления в полосе пропускания, крутизна переходной области или независимость времени запаздывания от частоты (далее об этом подробнее). Кроме того, можно построить как «всепропускающие фильтры» с плоской амплитудно-частотной характеристикой, но нестандартной фазочастотной характеристикой (они также известны как «фазовые корректоры»), так и наоборот — фильтр с постоянным фазовым сдвигом, но с произвольной амплитудно-частотной характеристикой.
