Пауль Хоровиц - Искусство схемотехники. Том 1 [Изд.4-е]

Рис. 4.95. м — усилитель постоянного тока с перестраиваемым усилением (х10-x100);

Рис. 4.95. н— детектор нуля;

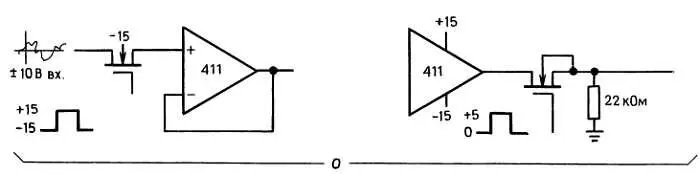

Рис. 4.95. о — операционные усилители с переключателями;

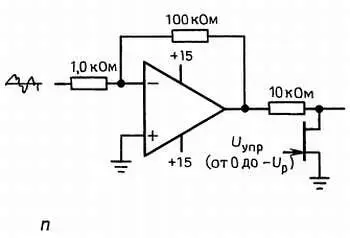

Рис. 4.95. п — управление коэффициентом коэффициентом усиления с помощью полевого транзистора;

Рис. 4.95. р — источник тока;

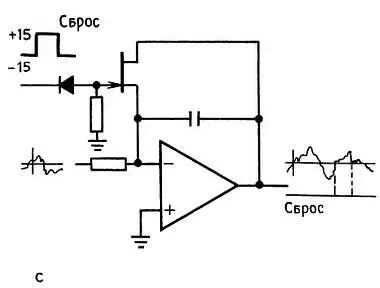

Рис. 4.95. с— интегратор со сбросом.

( 1) Разработайте схему «чувствительного вольтметра». Он должен иметь Ζ вх = 1 МОм и в четырех диапазонах обеспечивать чувствительность от 10 мВ до 10 В. Используйте измерительный прибор с размахом шкалы 1 мА и операционный усилитель. Если потребуется, отрегулируйте сдвиги напряжения. Подсчитайте показания прибора при разомкнутом входе, если: (а) I = 25 пА (типичное значение для ОУ типа 411) и (б) I см = 80 нА (типичное значение для ОУ типа 741). Подумайте о том, какие ограничения следует ввести, чтобы предохранить прибор от повреждений (например, можно ограничить величину тока, чтобы она не превышала 200 % полного размаха шкалы) и защитите входы усилителя от напряжений, которые выходят за пределы питающих напряжений. Как вы думаете: подойдет ли для высокоимпедансных измерений сигналов низкого уровня ОУ типа 741?

( 2) Разработайте схему усилителя звуковых частот на основе ОУ типа ОР-27 (имеет низкий уровень шумов, рекомендуется для использования в усилителях звуковых частот). Усилитель должен иметь следующие характеристики: К = 20 дБ, Ζ вх = 10 кОм, точка —3 дБ соответствует частоте 20 Гц. Используйте неинвертирующую схему, предусмотрите, чтобы спад усиления на низких частотах ослаблял влияние входного напряжения сдвига. Разработайте схему с учетом того, что влияние входного тока смещения на выходной сдвиг должно быть минимальным. Учтите, что источник сигнала подключен через конденсатор.

( 3) Разработайте схему расщепления фаз (фазоинвертора) с единичным коэффициентом усиления (см. гл. 2 ) на основе ОУ типа 411. Схема должна иметь высокое входное и низкое выходное сопротивления. Учитывая ограничения по скорости нарастания, оцените грубо максимальную частоту, на которой можно получить полный размах сигнала (27 В от пика до пика при использовании напряжения питания +15 В).

( 4) Усилители мощности звуковых частот El Cheapo на верхних частотах возбуждаются из-за начинающегося с частоты 2 кГц (точка +3 дБ на характеристике) нарастания усиления +6 дБ/октава. Разработайте простой RС-фильтр, который можно было бы включить между предусилителем и усилителем для компенсации возбуждения. При необходимости RC-фильтр можно построить на ОУ типа AD611 (еще одна интегральная схема, рекомендуемая для использования в звуковом диапазоне частот) Для предусилителя Ζ вых = 50 кОм, а для усилителя Ζ вх = 10 кОм.

( 5) Операционный усилитель типа 741 используется в качестве простого компаратора с одним заземленным входом, т. е. в качестве детектора нулевого уровня. На второй вход поступает синусоидальный сигнал с амплитудой 1 В (частота 1 кГц). Чему равно напряжение на входе, когда напряжение на выходе проходит через уровень 0 В? Предположите, что скорость нарастания составляет 0,5 В/мкс, а напряжение насыщения выхода равно +13 В.

( 6) На рис. 4.92 дан пример схемы преобразователя отрицательного сопротивления, (а) Чему равно ее входное сопротивление? (б) Диапазон выходного напряжения ограничен значениями U + и U_ . Каков диапазон входного напряжения, в котором схема работает без насыщения?

( 7) Представьте только что рассмотренную схему в виде эквивалентного «черного ящика» с двумя выводами (рис. 4.93). Как с помощью этого двухполюсника построить усилитель постоянного тока с коэффициентом усиления —10? Почему нельзя сделать усилитель постоянного тока с коэффициентом усиления +10? (Подсказка: в определенном диапазоне сопротивлений источника схема работает как «защелка». Чему равен этот диапазон? Какие меры могут, на наш взгляд, здесь помочь?)

Весьма интересный класс линейных (т. е. нецифровых) схем можно изучать, зная только транзисторы и ОУ. Это позволит читателю усвоить ряд трудных моментов (а именно, нюансы поведения транзисторов, обратную связь, ограничения, свойственные ОУ и др.), перед тем как приступить к описанию новых устройств и методик проектирования в обширной области цифровой схемотехники. С этой целью в данной главе кратко рассмотрим активные фильтры и генераторы. Другие аналоговые устройства будут рассмотрены в гл. 6 (стабилизаторы напряжения и сильноточные устройства), гл. 7 (прецизионные и малошумящие схемы), гл. 13 (радиочастотная техника), гл. 14 (проектирование маломощных схем) и гл. 15 (измерения и обработка сигналов). В первой части этой главы описывается специализированная аппаратура (активные фильтры, разд. 5.01 - 5.11 ), и при первом чтении эту часть можно опустить. Однако вторую часть этой главы (генераторы, разд. 5.12 - 5.19 ), в которой описывается аппаратура с широкой областью применения, опускать не следует.

В гл. 1 мы уже начали рассматривать фильтры, состоящие из резисторов и конденсаторов. Эти простые RС-фильтры верхних или нижних частот обеспечивают пологие характеристики коэффициента передачи с наклоном 6 дБ/октава. после точки, соответствующей значению коэффициента передачи —3 дБ. Было также показано, как построить полосовой фильтр, соединяя каскадно фильтры верхних и нижних частот; при этом характеристики такого фильтра опять же имеют пологие «склоны» с наклоном 6 дБ/октава. Для многих целей такие фильтры вполне подходят, особенно в тех случаях, когда сигнал, который должен быть подавлен, далеко сдвинут по частоте относительно желательной полосы пропускания. В качестве примеров можно указать шунтирование радиочастотных сигналов в схемах усиления звуковых частот, «блокирующие» конденсаторы для исключения постоянной составляющей и разделение модулирующей и несущей частот (см. гл. 13 ).
